- OG5045
Sistema réflex
OG5045
OGP-FPKG/B1
Sistema réflex
OG5045
OGP-FPKG/B1
Este artículo ya no está disponible - ficha de archivo
Artículos alternativos: OGP502 Comparador de productos: OG5045 / OGP502 Al seleccionar un artículo alternativo tenga en cuenta que los datos técnicos pueden variar.
Características del producto
| Tipo de luz | luz roja |
|---|---|
| Carcasa | Tipo con rosca |
Campo de aplicación
| Característica especial | Filtro de polarización |
|---|---|
| Principio de funcionamiento | Sistema réflex |
Datos eléctricos
| Tensión de alimentación [V] | 10...36 DC |
|---|---|
| Consumo de corriente [mA] | < 30 |
| Clase de protección | II |
| Protección contra inversiones de polaridad | sí |
| Tipo de luz | luz roja |
| Longitud de onda [nm] | 660 |
Salidas
| Alimentación | PNP |
|---|---|
| Función de salida | modo luz / oscuridad; (parametrizable) |
| Caída de tensión máx. de la salida de conmutación DC [V] | 2,5 |
| Corriente máxima permanente de la salida de conmutación DC [mA] | 200 |
| Frecuencia de conmutación DC [Hz] | 500 |
| Protección contra cortocircuitos | sí |
| Tipo de protección contra cortocircuitos | pulsada |
| Resistente a sobrecargas | sí |
Rango de detección
| Alcance [m] | < 3; (Reflector «nido de abeja» Ø 80 E20005) |
|---|---|
| Alcance ajustable | sí |
| Diámetro máx. del punto luminoso [mm] | 262 |
| Dimensiones del punto luminoso aplicables para | con el alcance máximo |
| Filtro de polarización disponible | sí |
Condiciones ambientales
| Temperatura ambiente [°C] | -25...80 |
|---|---|
| Grado de protección | IP 67 |
Homologaciones / pruebas
| CEM |
|
|---|
Datos mecánicos
| Carcasa | Tipo con rosca | |
|---|---|---|
| Dimensiones [mm] | M18 x 1 / L = 64,5 | |
| Nombre de la rosca | M18 x 1 | |
| Materiales | PBT | |
| Material de la lente |
|
Indicaciones / elementos de mando
| Indicación |
|
|---|
Accesorios
| Componentes incluidos |
|
|---|
Notas
| Notas |
|
|
|---|---|---|
| Cantidad por pack | 1 unid. |
Conexión eléctrica
| Conexión | Cable: 2 m, PVC; 3 x 0,34 mm² |
|---|
Diagramas y curvas
|

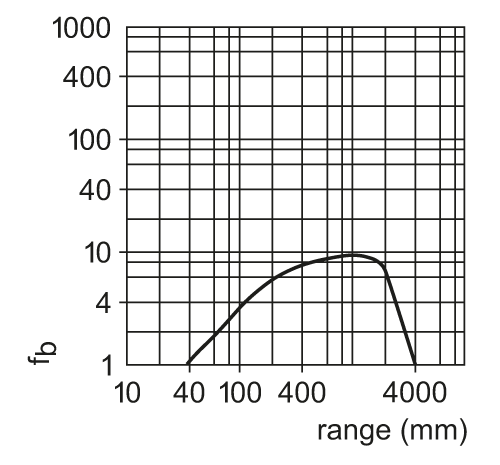

curva de exceso de ganancia
|
|
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-ES — OG5045-00 — 06.03.2003 —
OG5045 –
OGP-FPKG/B1
- 1
- Botón pulsador
Conexión eléctrica
Cable: 2 m, PVC; 3 x 0,34 mm²
Conexión
- Colores de los hilos :
- BN =
- marrón
- BU =
- azul
- BK =
- negro
