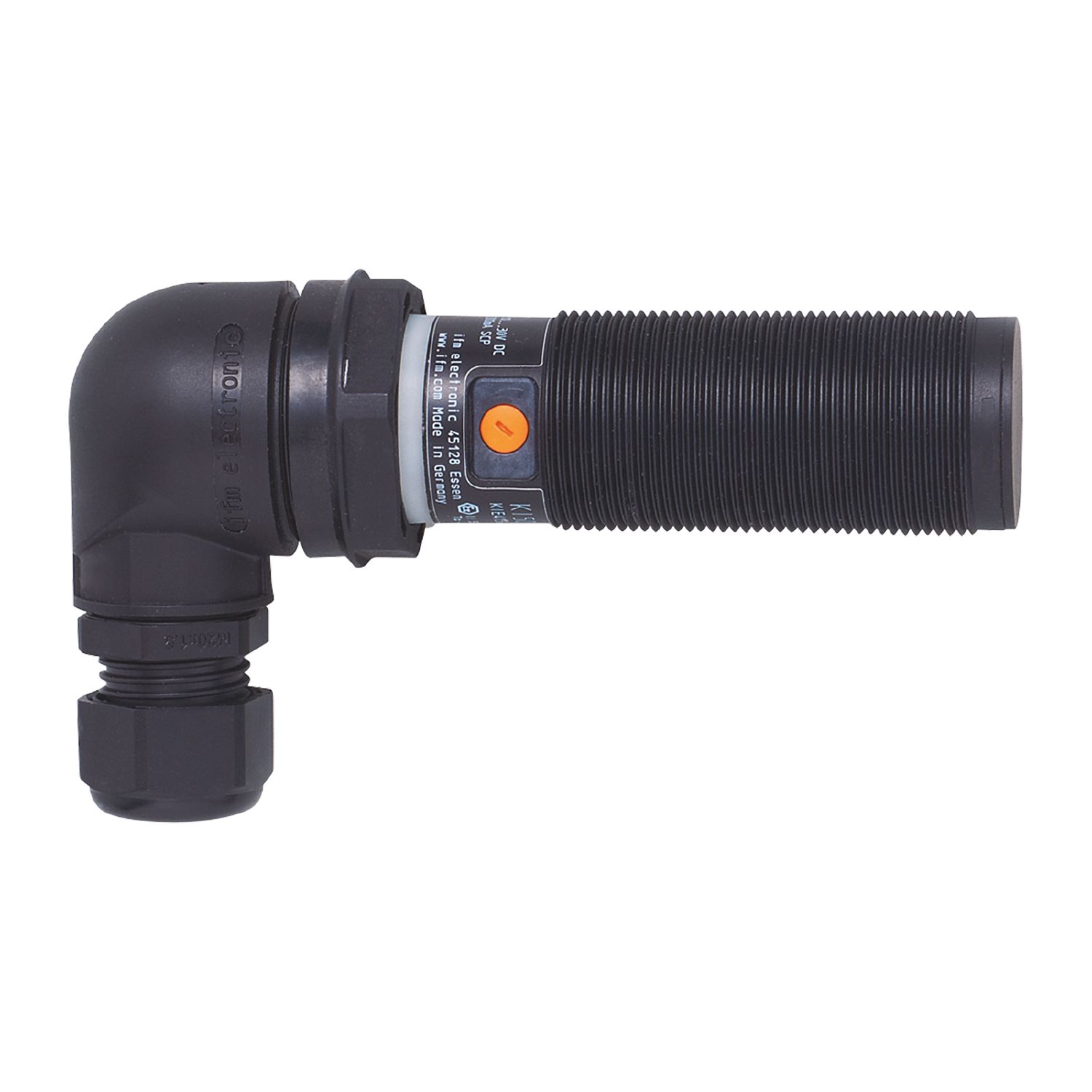

Detector capacitivo

KI505A

KIE4150NCPKG/3D

Detector capacitivo

KI505A

KIE4150NCPKG/3D

  • Para aplicaciones en zonas potencialmente explosivas
  • Ajuste sencillo del alcance por medio de potenciómetro
  • Indicación bien visible del estado de conmutación
  • Conexión directa con el controlador de la instalación sin amplificador de aislamiento
  • Función de salida antivalente contacto NA/NC
{{ifmVariantName}}



  • ce
  • ccc
  • ukca
  • eac
Datos técnicos
Características del producto
Alimentación PNP
Función de salida antivalente
Alcance [mm] 15
Carcasa Tipo con rosca
Dimensiones [mm] M30 x 1,5 / L = 125
Datos eléctricos
Tensión de alimentación [V] 10...30 DC
Consumo de corriente [mA] < 20
Clase de protección III
Resistente a inversiones de polaridad
Principio de medición capacitivo
Salidas
Alimentación PNP
Función de salida antivalente
Caída de tensión máx. de la salida de conmutación DC [V] 2,5
Corriente residual máx. [mA] 0,1
Corriente máxima permanente de la salida de conmutación DC [mA] 200
Frecuencia de conmutación DC [Hz] 10
Protección contra cortocircuitos
Resistente a sobrecargas
Rango de detección
Alcance [mm] 15
Alcance ajustable
Valor por defecto de alcance [mm] 15
Alcance real Sr [mm] 15 ± 10 %
Precisión / variaciones
Histéresis [% del Sr] 1...15
Deriva del punto de conmutación [% del Sr] -20...20
Condiciones ambientales
Temperatura ambiente [°C] -20...60
Grado de protección IP 65; IP 67
Homologaciones / pruebas
Marcado ATEX II 3D Ex tc IIIC T90°C Dc X
CEM
EN 61000-4-2 ESD kV / 8 kV AD
EN 61000-4-3 radiado HF 3 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF conducido 3 V
EN 55011 clase B
IEC 60255-5 1 kV línea a línea, Ri: 500 ohmios
MTTF [años] 463
Datos mecánicos
Peso [g] 155
Carcasa Tipo con rosca
Tipo de montaje no enrasable
Dimensiones [mm] M30 x 1,5 / L = 125
Nombre de la rosca M30 x 1,5
Materiales PBT; PA
Indicaciones / elementos de mando
Indicación
Estado de conmutación 1 x LED, amarillo
Accesorios
Componentes incluidos
tuercas de fijación: 2
Notas
Cantidad por pack 1 unid.
Conexión eléctrica
Conexión Bornes de conexión: 0,34...1,5 mm²; funda del cable: Ø 5...9 mm; Prensaestopa: M20 X 1,5
