Evalueringssystem til kølevandsovervågning i styretavle

Name: ZZ0432
Brand: ifm
SKU: ZZ0432
Price: 20235.00 DKK

ZZ0432

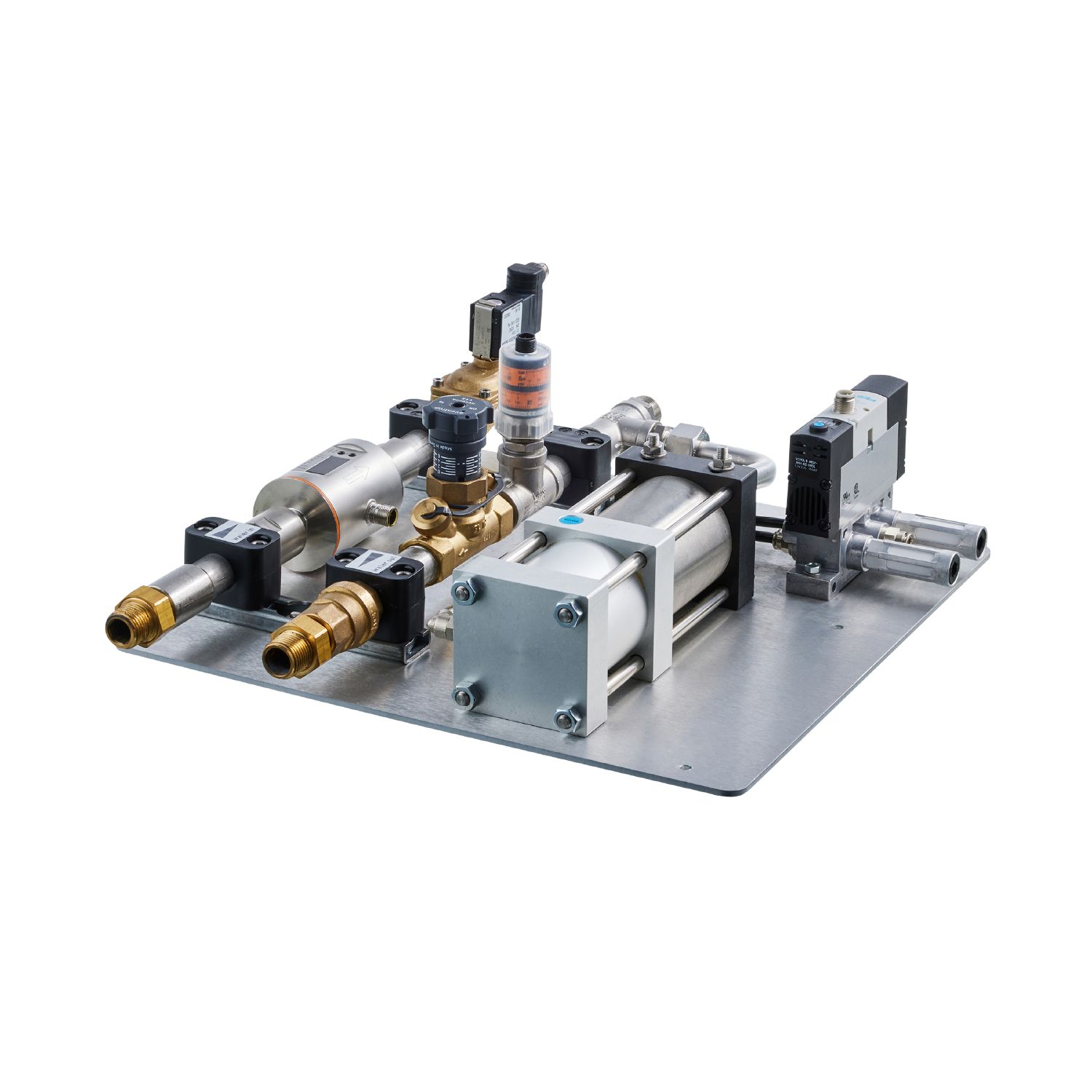

SUCTION SYSTEM FOR COOLING WATER

Evalueringssystem til kølevandsovervågning i styretavle

ZZ0432

SUCTION SYSTEM FOR COOLING WATER

Til brug i robotter til punktsvejsningssystemer i bilindustrien
Pålidelig registrering af tabte spidser, sprængte rør og lækage i kølesystemet
Med flowmåler for at registrere mængden af kølevand
Tryksensor til genkendelse af et pludseligt trykfald
Med sugeenhed til kølevand i tilfælde af fejl

Produktegenskaber

Proces tilslutning for svejsepistol

Procestilslutning	M22 x 1,5

Proces tilslutning for vandtilslutning

Procestilslutning	gevind tilslutning R 1/2

Flow overvågning

Måleområde [l/min]	0,1...25

Applikation

Special funktion

guldbelagte kontakter

Applikation

industrielle applikationer / fabriksautomation; Kølevands styring; Kølevands udvinding

Montering

tilslutning til rørledning via adapter; Slangetilslutning

Måleparemetre

flow; temperatur; tryk; totaliser

Regulering

manual

Medie

Ledende væsker; vandbaserede medier; glycol opløsninger

Medietemperatur [°C]

-10...70

Trykbestandig [bar]

Ekspansions cylinder [ml]

99,75

Komponenter

Magnetisk-induktiv flowsensor, SM6000

Elektronisk tryksensor, PK6524

Ventil for vandstop

Strengreguleringsventil

kontraventil

Ekspansionscylinder

5/2-vejsventil

Udgange

Udgangssignal	switch signal; analog signal; puls signal; IO-Link (konfigurerbar)
Udgangsfunktion	normally open / normally closed; (parametrerbar)

Måle/indstillingsområde

Trykluft overvågning

Måleområde [bar]	0...10

Flow overvågning

Måleområde [l/min]	0,1...25

Temperaturovervågning

Måleområde [°C]	-20...80

Reaktionstid

Risikotid (Reaktions tid ved sikkerheds relaterede fejl) [ms]	500

Omgivende forhold

Omgivelsestemperatur [°C]	-10...50
Lagringstemperatur [°C]	-25...80
Kapslingsklasse	IP 67; (sensorer)

Godkendelser / Tests

EMC

DIN EN 61000-6-2
DIN EN 61000-6-3

Direktiv om trykudstyr

Håndværksmæssig udført; kan benyttes til gruppe 2 væsker; gruppe 1 væsker på forespørgsel

Mekaniske data

Vægt [g]	8702,8
Monteringsmetode	med monteringsplade
Materiale	rustfri stål (1.4404 / 316L); PBT-GF20; PC; FKM; TPE; PBT; rødgods (2.1096.01)
Materiale, i kontakt med mediet	rustfri stål (1.4404 / 316L); PEEK; FKM; NBR; PVDF; PTFE

Proces tilslutning for svejsepistol

Procestilslutning	M22 x 1,5

Proces tilslutning for vandtilslutning

Procestilslutning	gevind tilslutning R 1/2

Bemærkning

Emballage-enheder	1 stk.

Elektrisk tilslutning

	Stik: 4 x M12; Kontakter: guldbelagt

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vi forbeholder os ret til tekniske ændringer uden forudgående meddelelse! — DA-DK — ZZ0432-01 — 07.10.2021 —
