Infrarød temperatursensor

TW-100KLBM30-KFDKG/US

TW2101

{{'OPTIONAL_INFO' | productAvailability | error}}

Kære kunde,
desværre findes dette datablad ikke på det ønskede sprog. Hvis du har flere spørgsmål, kan du kontakte os på e-mail info.dk@ifm.com.

Med de bedste hilsner
Dit ifm-team

  • ce
  • eac
  • iolink
Download
Technische Details
Applikation
Applikation hærdnings temperaturer; glas smeltning; grafit; Keramik; metaller; smedning; sintring; varme behandling; valsning
Elektriske Data
Driftspænding [V] 18...32 DC; (iht. SELV/PELV)
Strømforbrug [mA] < 50
Min. isolationsmodstand [MΩ] 100; (50 V DC)
Kapslingsklasse III
Polaritetsbeskyttelse ja
Power-on forsinkelse [s] < 1
Indgange / Udgange
Antal inputs og outputs Antal digitale udgange: 1; Antal analoge udgange: 1
Indgange
Testindgang Typ_3_IEC_61131_2
Udgange
Total antal udgange 2
udgangssignal switch signal; analog signal; IO-Link; (konfigurerbar)
Elektrisk design PNP
Antal digitale udgange 1
Udgangsfunktion normally open / normally closed; (parametrerbar)
Max. spændingfald på koblingsudgange DC [V] 2,5
Permanent strømbelastning på koblingsudgange DC [mA] 150
Antal analoge udgange 1
Analog strømudgang [mA] 4...20
Max. belastning [Ω] 500
kortslutningsbeskyttelse ja
Type af kortslutningsbeskyttelse taktvis
Kortslutningssikret ja
Overbelastningssikret ja
registreringsområde
Bølgelængde område [µm] 1...1,7
Måle/indstillingsområde
Måleområde
250...1600 °C 482...2912 °F
Set punkt SP
251...1600 °C 484...2912 °F
Reset punkt rP
250...1599 °C 482...2910 °F
Analog startpunkt
250...1400 °C 482...2552 °F
Analog slutpunkt
450...1600 °C 842...2912 °F
i step af
1 °C 1 °F
opløsning
Opløsning på switchudgang [K] 1
Opløsning analog output [K] 0,2; (+ 0.03 % af det indstillede måleområde)
Opløsning på display [K] 1
nøjagtighed / afvigelser
nøjagtighed [K] < ± 0,5 %; (af målte værdi, min. 4 K (udstråling = 1, T = 23 °C))
Gentagelsesnøjagtighed [K] 1
Reaktionstid
Reaktionstid [ms] 2; (T > 600 °C)
Software / Programmering
Justering af koblingspunkt programmeringstaster
Parameter indstillingsmuligheder Analogområde; normally open / normally closed; switch-on/switch-off delay; Dæmpning; Peakhold; emmision; Simulation funktion
Interface
Transmissionstype COM2 (38,4 kBaud)
IO-Link Revision 1.1
SDCI-Norm IEC 61131-9
IO-Link device ID 717 d / 00 02 CC h
SIO-Mode ja
Nødvendig masterport klasse A
Processdata analog 16
Processdata binær 1
Min. Process-cyklustid [ms] 3,6
Omgivende forhold
Omgivelsestemperatur [°C] 0...65
Lagringstemperatur [°C] -20...80
maks. tilladt relativ luftfugtighed [%] 95; (ikke kondenserende)
Kapslingsklasse IP 65
Godkendelser / Tests
EMC
DIN EN 61000-6-2
DIN EN 61000-6-4
Chokbestandig
DIN EN 60068-2-27 30 g (11 ms)
Vibrationsbestandig
DIN EN 60068-2-6 5 g (10...2000 Hz)
Mekaniske data
Vægt [g] 545
Kapsling gevindtype
Dimensioner [mm] M30 x 1,5 / L = 239,5
Gevind betegnelse M30 x 1,5
materiale Gevindbøsning: rustfri stål (1.4305 / 303); polyester
Optikmateriale
tempereret optisk glas
Display / Betjeningsenhed
Display
Udlæsnings enhed 2 x LED, gul
udgangs status 1 x LED, gul
Display 7-segment LED display, 4-cifre
måleværdier 7-segment LED display, 4-cifre
indstillingshjælp LED pilot lys, grøn
Betjeningselementer
3 Trykknap
Tilbehør
Tilbehør (medfølger)
låsemøtrikker: 2
Bemærkning
Bemærkning
Brug skærmet kabel for at beskytte infrarøde temperatur sensorer mod interferens
Skærmen skal forbindes til sensorhuset via stikket.
Emballage-enheder 1 stk.

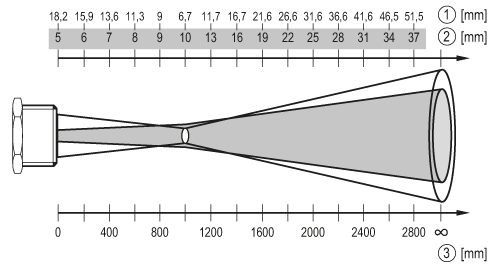

diagrammer og grafer

1 diameter på den målte spot
2 Diameter LED pilot lys
3 måle afstand
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vi forbeholder os ret til tekniske ændringer uden forudgående meddelelse! — DA-DK — TW2101-00 — 27.09.2017 —
