Magnetisk-induktiv flowsensor

SM6020

SMR12XGXFRKG/US-100

Magnetisk-induktiv flowsensor

SM6020

SMR12XGXFRKG/US-100

  • Nøjagtig måling af flow, forbrug og medietemperatur
  • Høj nøjagtighed, gentagelighed og måledynamik
  • Med koblingsudgang, analogt udgang og pulsudgang
  • Farvedisplay som tydeligt kan aflæses med rød/grøn farveændring
  • Ingen krav til ind- og udløbs rørlængder
  • Bekvem drift via knapper eller parameterindstilling via IO-Link
  • ce
  • ukca
  • cpa
  • cul
  • iolink
Produktegenskaber
Antal inputs og outputs Antal digitale udgange: 2; Antal analoge udgange: 1
Måleområde
0,05...35 l/min 0,003...2,1 m³/h 0,6...555 gph 0,01...9,25 gpm
Procestilslutning G 1/2 DN15 fladpakning
Applikation
Special funktion guldbelagte kontakter
Medie Ledende væsker; vand; vandbaserede medier
Bemærk om mediet
ledningsevne: ≥ 20 µS/cm
viskositet: < 70 mm²/s (40 °C)
Medietemperatur [°C] -20...90
Trykbestandig [bar] 16
Trykbestandig [MPa] 1,6
Elektriske Data
Driftspænding [V] 18...30 DC; (iht. SELV/PELV)
Strømforbrug [mA] < 80
Kapslingsklasse III
Polaritetsbeskyttelse ja
Power-on forsinkelse [s] 5
Indgange / Udgange
Antal inputs og outputs Antal digitale udgange: 2; Antal analoge udgange: 1
Indgange
Indgange tæller reset
Udgange
Total antal udgange 2
Udgangssignal switch signal; analog signal; puls signal; IO-Link; frekvens signal; (konfigurerbar)
Elektrisk design PNP/NPN
Antal digitale udgange 2
Udgangsfunktion normally open / normally closed; (parametrerbar)
Max. spændingfald på koblingsudgange DC [V] 2
Permanent strømbelastning på koblingsudgange DC [mA] 100
Antal analoge udgange 1
Analog strømudgang [mA] 4...20; (skalerbar)
Max. belastning [Ω] 500
Pulsudgang Gennemstrømnings-mængdetæller
Kortslutningsbeskyttelse ja
Type af kortslutningsbeskyttelse taktvis
Overbelastningssikret ja
Måle/indstillingsområde
Måleområde
0,05...35 l/min 0,003...2,1 m³/h 0,6...555 gph 0,01...9,25 gpm
Display område
-42...42 l/min -2,5...2,5 m³/h -666...666 gph -11,1...11,1 gpm
Opløsning
0,02 l/min 0,002 m³/h 0,6 gph 0,01 gpm
Set punkt SP
0,25...35 l/min 0,015...2,1 m³/h 4,2...555 gph 0,07...9,25 gpm
Reset punkt rP
0...34,8 l/min 0...2,08 m³/h 1,2...552 gph 0,02...9,2 gpm
Analog start punkt (ASP)
0...28 l/min 0...1,7 m³/h 0...666 gph 0...7,4 gpm
Analog slut punkt (AEP)
7...35 l/min 0,42...2,1 m³/h 111...555 gph 1,85...9,25 gpm
Low flow cut-off LFC
0,05...1,75 l/min 0,003...0,1 m³/h 0,6...27,6 gph 0,01...0,46 gpm
Frekvens slutpunkt, FEP
7...35 l/min 0,42...2,1 m³/h 111,6...555 gph 1,86...9,25 gpm
Frekvens ved slutpunkt, FRP [Hz] 1...10000
Gennemstrømnings-mængdemåling
Impulslængde [s] 0,001...2
Impulsværdi 0,001...99990000 I
Temperaturovervågning
Måleområde [°C] -20...90
Display område [°C] -42...112
Opløsning [°C] 0,1
Set punkt SP [°C] -19,6...90
Reset punkt rP [°C] -20...89,6
Analog startpunkt [°C] -20...68
Analog slutpunkt [°C] 2...90
I step af [°C] 0,1
Nøjagtighed / afvigelser
Flow overvågning
Nøjagtighed (i måleområdet) ± (0,8 % MW + 0,2 % MEW)
Gentagelsesnøjagtighed ± 0,2 % MEW
Temperaturovervågning
Nøjagtighed [K] ± 2,5 (Q > 5 % MEW)
Reaktionstid
Flow overvågning
Opstartsforsinkelse [s] 0...50
Reaktionstid [s] < 0,25; (dAP = 0, T09)
Dæmpning af proces værdi dAP [s] 0...5
Temperaturovervågning
Reaktionstid [s] 15; (Q > 10 % MEW, T09)
Software / Programmering
Parameter indstillingsmuligheder hysterese / vindue; normally open / normally closed; koblings logik; frekvens udgang; strøm-/ puls udgang; opstartsforsinkelse; display kan frakobles; Udlæsnings enhed
Interface
Kommunikationsinterface IO-Link
Transmissionstype COM2 (38,4 kBaud)
IO-Link Revision 1.1
SDCI-Norm IEC 61131-9
Profil Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO-Mode ja
Nødvendig masterport klasse A
Processdata analog 3
Processdata binær 2
Min. Process-cyklustid [ms] 6
Understøttede DeviceIDs
Driftsart DeviceID
default 949
Omgivende forhold
Omgivelsestemperatur [°C] -20...60
Lagringstemperatur [°C] -25...80
Kapslingsklasse IP 65; IP 67
Godkendelser / Tests
EMC
DIN EN 60947-5-9
CPA godkendelse
model nummer 005MI
nøjagtighedsklasse -
maksimal tilladelig fejl ± 1,0 % FS
Q (min) 0,003 m³/h
Q (t) -
Q (max) 2,1 m³/h
Chokbestandig
DIN IEC 68-2-27 20 g (11 ms)
Vibrationsbestandig
DIN IEC 68-2-6: 5 g (10...2000 Hz)
MTTF [År] 114
UL godkendelse
UL godkendelsesnummer I014
Fil nummer UL E174189
Direktiv om trykudstyr Håndværksmæssig udført; kan benyttes til gruppe 2 væsker; gruppe 1 væsker på forespørgsel
Mekaniske data
Vægt [g] 717,2
Materiale rustfri stål (1.4408/316); rustfri stål (1.4404 / 316L); PC; PBT+PC-GF30
Materiale, i kontakt med mediet rustfri stål (1.4404 / 316L); PEEK; kul fiber PEEK; FKM; Centellen
Procestilslutning G 1/2 DN15 fladpakning
Display / Betjeningsenhed
Display
farve display 1,44", 128 x 128 Pixel
2 x LED, gul
Bemærkning
Bemærkning
MW = Måleværdi
MEW = Måleområdets slutværdi
Emballage-enheder 1 stk.
Elektrisk tilslutning
Tilslutning Stik: 1 x M12; kodning: A; Kontakter: guldbelagt
diagrammer og grafer

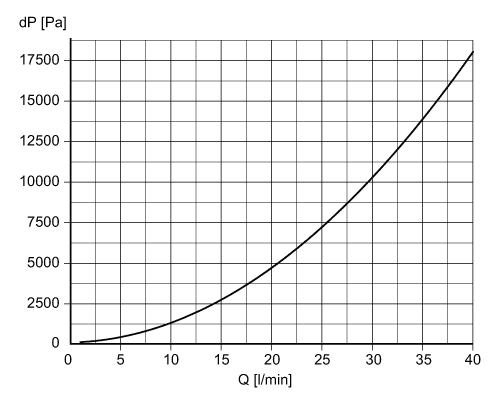

Tryktab / volumetrisk flow mængde
