Trykluftmeter

Name: SDG750
Brand: ifm
SKU: SDG750
Price: 26524.00 DKK

SDG750

SDG6"/METRIS PB DN150

Trykluftmeter

SDG750

SDG6"/METRIS PB DN150

Nøjagtig måling af flow og forbrug
Høj nøjagtighed, gentagelighed og måledynamik
Til registrering af trykluft i industriel brug
Med koblingsudgang, analogt udgang og pulsudgang
Tydeligt synligt LED-display med 4 cifre

Bekvem drift via knapper eller parameterindstilling via IO-Link

Produktegenskaber

Antal inputs og outputs

Antal digitale udgange: 2; Antal analoge udgange: 1

Måleområde

0,6...143,9 m/s

43...10320 m³/h

Procestilslutning

Flange DN150 DIN 2448 i henhold til :DIN EN 10220

Applikation

Applikation	til industriel anvendelse
Medie	Trykluft
Medietemperatur [°C]	-10...60
Min. sprængningstryk [bar]	64
Min. sprængningstryk [MPa]	6,4
Trykbestandig [bar]	16
Trykbestandig [MPa]	1,6

Elektriske Data

Driftspænding [V]	18...30 DC; (iht. SELV/PELV)
Strømforbrug [mA]	< 80
Kapslingsklasse	III
Polaritetsbeskyttelse	ja
Power-on forsinkelse [s]	1

Indgange / Udgange

Antal inputs og outputs	Antal digitale udgange: 2; Antal analoge udgange: 1

Indgange

Indgange	tæller reset

Udgange

Udgangssignal	switch signal; analog signal; puls signal; IO-Link; (konfigurerbar)
Elektrisk design	PNP/NPN
Antal digitale udgange	2
Udgangsfunktion	normally open / normally closed; (parametrerbar)
Max. spændingfald på koblingsudgange DC [V]	2,5
Permanent strømbelastning på koblingsudgange DC [mA]	150; (pr udgang)
Antal analoge udgange	1
Analog strømudgang [mA]	4...20; (skalerbar)
Max. belastning [Ω]	500
Pulsudgang	tæller for forbrugskvantum
Kortslutningsbeskyttelse	ja
Type af kortslutningsbeskyttelse	taktvis
Overbelastningssikret	ja

Måle/indstillingsområde

Måleområde

0,6...143,9 m/s

43...10320 m³/h

Display område

1,2...172,7 m/s

86...12384 m³/h

I trin på

0,1 m/s

1 m³/h

Trykluft overvågning

Måleområde [bar]	-1...16
Display område [bar]	-1...20
Opløsning [bar]	0,05
Set punkt SP [bar]	-0,92...16
Reset punkt rP [bar]	-1...15,92
Analog startpunkt [bar]	-1...12,8
Analog slutpunkt [bar]	2,2...16
I step af [bar]	0,01

Gennemstrømnings-mængdemåling

Måleområde

0...100000000 m³

0...353146667,2 scf

Display område

0...100000000 m³

0...353146667,2 scf

Set punkt SP

0,001...10000000 m³

0,05...353146667,2 scf

Impulsværdi

0,001...10000000 m³

0,05...353146667,2 scf

I step af

0,0001 m³

0,005 scf

Impulslængde [s]

0,002...2

Temperaturovervågning

Måleområde

-10...60 °C

14...140 °F

Display område

-24...74 °C

-11,2...165,2 °F

Opløsning

0,2 °C

0,5 °F

Set punkt SP

-9,7...60 °C

14,6...140 °F

Reset punkt rP

-10...59,7 °C

14...139,4 °F

Analog startpunkt

-10...46 °C

14...114,8 °F

Analog slutpunkt

4...60 °C

39,2...140 °F

I step af

0,1 °C

0,1 °F

Nøjagtighed / afvigelser

Nøjagtighed (i måleområdet)	klasse 141: ± (3 % MW + 0,3 % MEW); klasse 344: ± (6 % MW + 0,6 % MEW) ; luft kvalitet iht. ISO 8573-1:2010; reference betingelser: indløbets rør længde >= 266 cm udløbets rør længde >= 42 cm; reference temperatur: 18..26 °C; standard volumen flow 43...5877 m³/h; (standard volumen flow DIN_ISO_2533 15 °C , 1013,25 mbar, 0 % r.H.)

Trykluft overvågning

Gentagelsesnøjagtighed [% af slutværdi]	± 0,2
Karakteristikafvigelse [% af slutværdi]	< ± 0,5; (BFSL = Best Fit Straight Line)
Største TK for måleområde [% MEW / 10 K]	± 0,3
Største temperatur koefficient for nulpunktet [% MEW / 10 K]	± 0,1

Temperaturovervågning

Nøjagtighed [K]	± 0,5; (Ved medieflow nær grænserne af strømnings-måleområdet)

Reaktionstid

Reaktionstid [s]	0,1; (dAP = 0)
Dæmpning af proces værdi dAP [s]	0...5

Trykluft overvågning

Reaktionstid [s]	0,05

Temperaturovervågning

Dynamisk respons T05 / T09 [s]	T09 = 0,5

Software / Programmering

Parameter indstillingsmuligheder	hysterese / vindue; normally open / normally closed; strøm-/ puls udgang; display kan drejes og slukkes; Udlæsnings enhed; totaliser

Interface

Kommunikationsinterface

IO-Link

Transmissionstype

COM2 (38,4 kBaud)

IO-Link Revision

1.1

SDCI-Norm

IEC 61131-9 CDV

Profil

Digital Measuring Sensor (0x800A), Identification and Diagnosis (0x4000)

SIO-Mode

Nødvendig masterport klasse

Processdata analog

Processdata binær

Min. Process-cyklustid [ms]

7,2

Understøttede DeviceIDs

Driftsart	DeviceID
default	1543

Omgivende forhold

Omgivelsestemperatur [°C]	0...60
Lagringstemperatur [°C]	-20...85
Maks. tilladt relativ luftfugtighed [%]	90
Kapslingsklasse	IP 65; IP 67

Godkendelser / Tests

EMC

DIN EN 60947-5-9

Vibrationsbestandig

DIN EN 68000-2-6

5 g (10...2000 Hz)

MTTF [År]

167

Direktiv om trykudstyr

Modul A; kan benyttes til gruppe 2 væsker; gruppe 1 væsker på forespørgsel

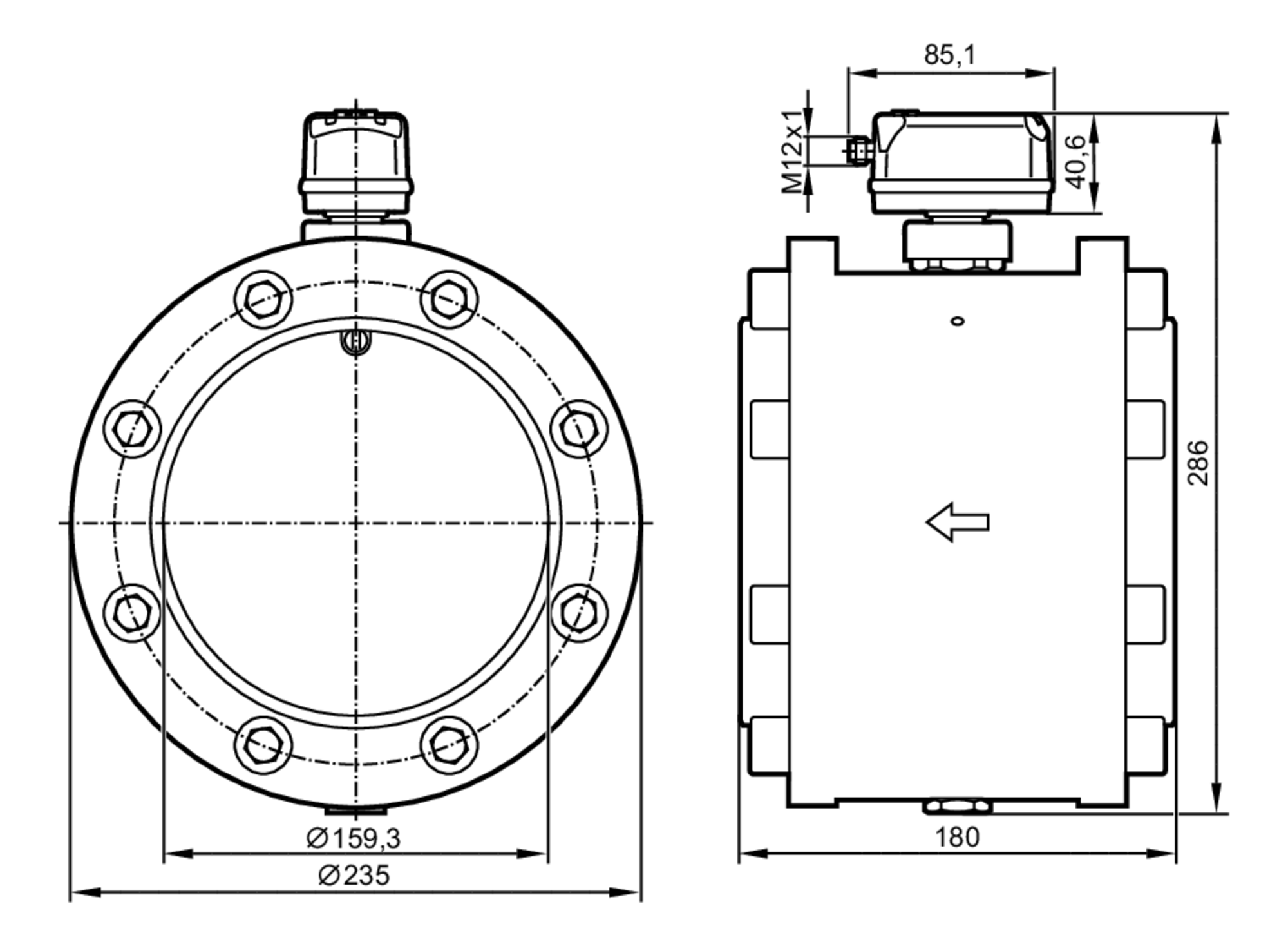

Mekaniske data

Vægt [g]	27850
Materiale	PBT+PC-GF30; PPS GF40; rustfri stål (1.4301 / 304); rustfri stål (1.4305 / 303); rustfri stål (1.4404 / 316L); FKM
Materiale, i kontakt med mediet	rustfri stål (1.4301 / 304); rustfri stål (1.4404 / 316L); FKM; Keramik glas kromateret; PPS GF40; Al2O3 (Keramik); Acrylat; Måleenhed: Stål galvaniseret
Procestilslutning	Flange DN150 DIN 2448 i henhold til :DIN EN 10220

Display / Betjeningsenhed

Display

	farve display 1,44", 128 x 128 Pixel
	2 x LED, gul

Bemærkning

MW = Måleværdi

MEW = Måleområdets slutværdi

D = indvendig rørdiameter

Måle-, visnings- og indstillingsområder refererer til standard volume flow iht. DIN ISO 2533.

Vedr. informationer om installation og drift henvises til manualen.

Emballage-enheder

1 stk.

Elektrisk tilslutning

Tilslutning	Stik: 1 x M12; kodning: A
