Trykluftmeter

SD9500

SDR32DGXFRKG/US-100

Trykluftmeter

SD9500

SDR32DGXFRKG/US-100

  • Præcis måling af flow, forbrug, tryk og medie temperatur
  • Høj nøjagtighed, gentagelighed og måledynamik
  • Til registrering af trykluft i industriel brug
  • Rødt/grønt display, der tydelig identificerer det acceptable interval
  • Displayet kan roteres for optimal justering
  • Bekvem drift via knapper eller parameterindstilling via IO-Link
  • dnv_gl
  • ce
  • ukca
  • iolink
  • cul
  • crn
Produktegenskaber
Antal inputs og outputs Antal digitale udgange: 2; Antal analoge udgange: 1
Måleområde
20...6830 l/min 0,3...81 m/s 1,4...410 m³/h
Procestilslutning gevind tilslutning R 1 1/2 DN40
Applikation
Applikation til industriel anvendelse
Medie Trykluft
Medietemperatur [°C] -10...60
Min. sprængningstryk [bar] 64
Min. sprængningstryk [MPa] 6,4
Trykbestandig [bar] 16
Trykbestandig [MPa] 1,6
MAWP (for applikationer iht. CRN) [bar] 8,9
Elektriske Data
Driftspænding [V] 18...30 DC; (iht. SELV/PELV)
Strømforbrug [mA] < 80
Kapslingsklasse III
Polaritetsbeskyttelse ja
Power-on forsinkelse [s] 1
Indgange / Udgange
Antal inputs og outputs Antal digitale udgange: 2; Antal analoge udgange: 1
Indgange
Indgange tæller reset
Udgange
Udgangssignal switch signal; analog signal; puls signal; IO-Link; (konfigurerbar)
Elektrisk design PNP/NPN
Antal digitale udgange 2
Udgangsfunktion normally open / normally closed; (parametrerbar)
Max. spændingfald på koblingsudgange DC [V] 2,5
Permanent strømbelastning på koblingsudgange DC [mA] 150; (pr udgang)
Antal analoge udgange 1
Analog strømudgang [mA] 4...20; (skalerbar)
Max. belastning [Ω] 500
Pulsudgang tæller for forbrugskvantum
Kortslutningsbeskyttelse ja
Type af kortslutningsbeskyttelse taktvis
Overbelastningssikret ja
Måle/indstillingsområde
Måleområde
20...6830 l/min 0,3...81 m/s 1,4...410 m³/h
Display område
0...8200 l/min 0...97,2 m/s 0...492 m³/h
Opløsning
10 l/min 0,1 m/s 0,2 m³/h
Set punkt SP
60...6830 l/min 0,7...81 m/s 3,6...409,8 m³/h
Reset punkt rP
30...6800 l/min 0,3...80,6 m/s 1,6...407,8 m³/h
Analog start punkt (ASP)
0...5460 l/min 0...64,8 m/s 0...327,9 m³/h
Analog slut punkt (AEP)
1370...6830 l/min 16,2...81 m/s 82,1...410 m³/h
Low flow cut-off LFC
10...70 l/min 0,1...0,9 m/s 0,5...4,4 m³/h
I trin på
1 l/min 0,1 m/s 0,1 m³/h
Trykluft overvågning
Måleområde [bar] -1...16
Display område [bar] -1...20
Opløsning [bar] 0,05
Set punkt SP [bar] -0,92...16
Reset punkt rP [bar] -1...15,92
Analog startpunkt [bar] -1...12,8
Analog slutpunkt [bar] 2,2...16
I step af [bar] 0,01
Gennemstrømnings-mængdemåling
Måleområde
0...100000000 m³ 0...353146667,2 scf
Display område
0...100000000 m³ 0...353146667,2 scf
Set punkt SP
0,001...10000000 m³ 0,05...353146667,2 scf
Impulsværdi
0,001...10000000 m³ 0,05...353146667,2 scf
I step af
0,0001 m³ 0,005 scf
Impulslængde [s] 0,004...2
Temperaturovervågning
Måleområde
-10...60 °C 14...140 °F
Display område
-24...74 °C -11,2...165,2 °F
Opløsning
0,2 °C 0,5 °F
Set punkt SP
-9,7...60 °C 14,6...140 °F
Reset punkt rP
-10...59,7 °C 14...139,4 °F
Analog startpunkt
-10...46 °C 14...114,8 °F
Analog slutpunkt
4...60 °C 39,2...140 °F
I step af
0,1 °C 0,1 °F
Nøjagtighed / afvigelser
Temperaturkoefficient [1/K] ± 0,07 % MW
Nøjagtighed (i måleområdet) klasse 141: ± (2 % MW + 0,5 % MEW); klasse 344: ± (6 % MW + 0,6 % MEW) ; luft kvalitet iht. ISO 8573-1:2010; ved medietemperatur 23 °C
Gentagelsesnøjagtighed ± (0,4 % MW + 0,1 % MEW)
Trykluft overvågning
Gentagelsesnøjagtighed [% af slutværdi] ± 0,2
Karakteristikafvigelse [% af slutværdi] < ± 0,5; (BFSL = Best Fit Straight Line)
Største TK for måleområde [% MEW / 10 K] ± 0,3
Største temperatur koefficient for nulpunktet [% MEW / 10 K] ± 0,1
Temperaturovervågning
Nøjagtighed [K] ± 0,5; (Ved medieflow nær grænserne af strømnings-måleområdet)
Reaktionstid
Reaktionstid [s] 0,1; (dAP = 0)
Dæmpning af proces værdi dAP [s] 0...5
Trykluft overvågning
Reaktionstid [s] 0,05
Temperaturovervågning
Dynamisk respons T05 / T09 [s] T09 = 0,5
Software / Programmering
Parameter indstillingsmuligheder hysterese / vindue; normally open / normally closed; strøm-/ puls udgang; display kan drejes og slukkes; Udlæsnings enhed; totaliser
Interface
Kommunikationsinterface IO-Link
Transmissionstype COM2 (38,4 kBaud)
IO-Link Revision 1.1
SDCI-Norm IEC 61131-9 CDV
Profil Digital Measuring Sensor (0x800A), Identification and Diagnosis (0x4000)
SIO-Mode ja
Nødvendig masterport klasse A
Processdata analog 8
Processdata binær 2
Min. Process-cyklustid [ms] 7,2
Understøttede DeviceIDs
Driftsart DeviceID
default 869
Omgivende forhold
Omgivelsestemperatur [°C] 0...60
Lagringstemperatur [°C] -20...85
Maks. tilladt relativ luftfugtighed [%] 90
Kapslingsklasse IP 65; IP 67
Godkendelser / Tests
EMC
DIN EN 60947-5-9
CPA godkendelse
model nummer 001TG
nøjagtighedsklasse -
maksimal tilladelig fejl ± 2,5 % FS
Q (min) 0,05 m³/h
Q (t) -
Q (max) 410 m³/h
Vibrationsbestandig
DIN EN 68000-2-6 5 g (10...2000 Hz)
MTTF [År] 183
UL godkendelse
UL godkendelsesnummer I012
Fil nummer UL E174189
Direktiv om trykudstyr Håndværksmæssig udført; kan benyttes til ædelgasser i væskegruppe 2

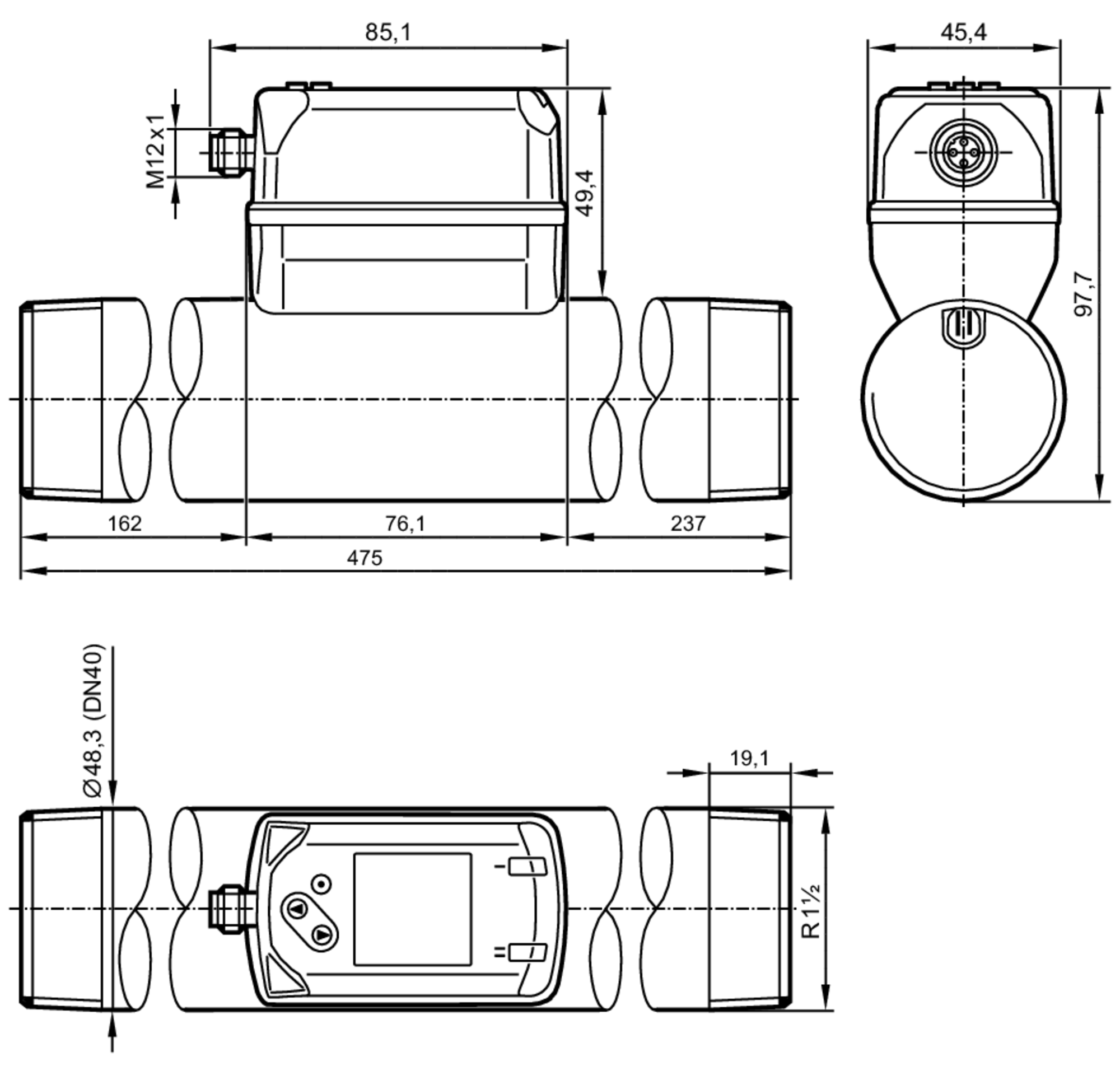

Mekaniske data
Vægt [g] 2262
Materiale PBT+PC-GF30; PPS GF40; rustfri stål (1.4301 / 304); rustfri stål (1.4305 / 303); stål (1.5523) forzinket; messing (2.0401); FKM
Materiale, i kontakt med mediet rustfri stål (1.4301 / 304); rustfri stål (1.4305 / 303); FKM; Keramik glas kromateret; PPS GF40; Al2O3 (Keramik); Acrylat
Procestilslutning gevind tilslutning R 1 1/2 DN40
Display / Betjeningsenhed
Display
farve display 1,44", 128 x 128 Pixel
2 x LED, gul
Bemærkning
Bemærkning
MW = Måleværdi
MEW = Måleområdets slutværdi
Måle-, visnings- og indstillingsområder refererer til standard volume flow iht. DIN ISO 2533.
Vedr. informationer om installation og drift henvises til manualen.
Emballage-enheder 1 stk.
Elektrisk tilslutning
Tilslutning Stik: 1 x M12; kodning: A
