Trykluftmeter

Name: SD8500
Brand: ifm
SKU: SD8500
Price: 6123.00 DKK

SD8500

SDR11DGXFRKG/US-100

Trykluftmeter

SD8500

SDR11DGXFRKG/US-100

Præcis måling af flow, forbrug, tryk og medie temperatur
Høj nøjagtighed, gentagelighed og måledynamik
Til registrering af trykluft i industriel brug
Rødt/grønt display, der tydelig identificerer det acceptable interval
Displayet kan roteres for optimal justering

Produktegenskaber

Antal inputs og outputs	Antal digitale udgange: 2; Antal analoge udgange: 1
Procestilslutning	gevind tilslutning R 1 DN25

Trykluft overvågning

Måleområde [bar]	-1...16

Applikation

Applikation	til industriel anvendelse
Medie	Trykluft
Medietemperatur [°C]	-10...60
Min. sprængningstryk [bar]	64
Min. sprængningstryk [MPa]	6,4
Trykbestandig [bar]	16
Trykbestandig [Mpa]	1,6
MAWP (for applikationer iht. CRN) [bar]	10,5

Elektriske Data

Driftspænding [V]	18...30 DC; (iht. SELV/PELV)
Strømforbrug [mA]	< 80
Kapslingsklasse	III
Polaritetsbeskyttelse	ja
Power-on forsinkelse [s]	1

Indgange / Udgange

Antal inputs og outputs	Antal digitale udgange: 2; Antal analoge udgange: 1

Indgange

Indgange	tæller reset

Udgange

Udgangssignal	switch signal; analog signal; puls signal; IO-Link; (konfigurerbar)
Elektrisk design	PNP/NPN
Antal digitale udgange	2
Udgangsfunktion	normally open / normally closed; (parametrerbar)
Max. spændingfald på koblingsudgange DC [V]	2,5
Permanent strømbelastning på koblingsudgange DC [mA]	150; (pr udgang)
Antal analoge udgange	1
Analog strømudgang [mA]	4...20; (skalerbar)
Max. belastning [Ω]	500
Pulsudgang	tæller for forbrugskvantum
Kortslutningsbeskyttelse	ja
Type af kortslutningsbeskyttelse	taktvis
Overbelastningssikret	ja

Måle/indstillingsområde

Måleområde

14...3750 l/min

0,4...103,7 m/s

0,8...225 m³/h

Display område

0...4500 l/min

0...124,4 m/s

0...270 m³/h

Opløsning

2 l/min

0,1 m/s

0,1 m³/h

Set punkt SP

32...3749 l/min

0,9...103,7 m/s

1,9...224,9 m³/h

Reset punkt rP

14...3730 l/min

0,4...103,2 m/s

0,8...223,8 m³/h

Analog start punkt (ASP)

0...3000 l/min

0...83 m/s

0...180 m³/h

Analog slut punkt (AEP)

750...3750 l/min

20,7...103,7 m/s

45...225 m³/h

Low flow cut-off LFC

4...40 l/min

0,1...1,1 m/s

0,3...2,4 m³/h

I trin på

1 l/min

0,1 m/s

0,1 m³/h

Trykluft overvågning

Måleområde [bar]	-1...16
Display område [bar]	-1...20
Opløsning [bar]	0,05
Set punkt SP [bar]	-0,92...16
Reset punkt rP [bar]	-1...15,92
Analog startpunkt [bar]	-1...12,8
Analog slutpunkt [bar]	2,2...16
I step af [bar]	0,01

Gennemstrømnings-mængdemåling

Måleområde

0...100000000 m³

0...353146667,2 scf

Display område

0...100000000 m³

0...353146667,2 scf

Set punkt SP

0,001...10000000 m³

0,05...353146667,2 scf

Impulsværdi

0,001...10000000 m³

0,05...353146667,2 scf

I step af

0,0001 m³

0,005 scf

Impulslængde [s]

0,007...2

Temperaturovervågning

Måleområde

-10...60 °C

14...140 °F

Display område

-24...74 °C

-11,2...165,2 °F

Opløsning

0,2 °C

0,5 °F

Set punkt SP

-9,7...60 °C

14,6...140 °F

Reset punkt rP

-10...59,7 °C

14...139,4 °F

Analog startpunkt

-10...46 °C

14...114,8 °F

Analog slutpunkt

4...60 °C

39,2...140 °F

I step af

0,1 °C

0,1 °F

Nøjagtighed / afvigelser

Temperaturkoefficient [1/K]	± 0,07 % MW
Nøjagtighed (i måleområdet)	klasse 141: ± (2 % MW + 0,5 % MEW); klasse 344: ± (6 % MW + 0,6 % MEW) ; luft kvalitet iht. ISO 8573-1:2010; ved medietemperatur 23 °C
Gentagelsesnøjagtighed	± (0,4 % MW + 0,1 % MEW)

Trykluft overvågning

Gentagelsesnøjagtighed [% af slutværdi]	± 0,2
Karakteristikafvigelse [% af slutværdi]	< ± 0,5; (BFSL = Best Fit Straight Line)
Største TK for måleområde [% MEW / 10 K]	± 0,3
Største temperatur koefficient for nulpunktet [% MEW / 10 K]	± 0,1

Temperaturovervågning

Nøjagtighed [K]	± 0,5; (Ved medieflow nær grænserne af strømnings-måleområdet)

Reaktionstid

Reaktionstid [s]	0,1; (dAP = 0)
Dæmpning af proces værdi dAP [s]	0...5

Trykluft overvågning

Reaktionstid [s]	0,05

Temperaturovervågning

Dynamisk respons T05 / T09 [s]	T09 = 0,5

Software / Programmering

Parameter indstillingsmuligheder	hysterese / vindue; normally open / normally closed; strøm-/ puls udgang; display kan drejes og slukkes; Udlæsnings enhed; totaliser

Interface

Kommunikationsinterface

IO-Link

Transmissionstype

COM2 (38,4 kBaud)

IO-Link Revision

1.1

SDCI-Norm

IEC 61131-9 CDV

Profil

Digital Measuring Sensor (0x800A), Identification and Diagnosis (0x4000)

SIO-Mode

Nødvendig masterport klasse

Processdata analog

Processdata binær

Min. Process-cyklustid [ms]

7,2

Understøttede DeviceIDs

Driftsart	DeviceID
default (standard)	866

Omgivende forhold

Omgivelsestemperatur [°C]	0...60
Lagringstemperatur [°C]	-20...85
Maks. tilladt relativ luftfugtighed [%]	90
Kapslingsklasse	IP 65; IP 67

Godkendelser / Tests

EMC

DIN EN 60947-5-9

CPA godkendelse

model nummer	001TG
nøjagtighedsklasse	-
maksimal tilladelig fejl	± 2,5 % FS
Q (min)	0,8 m³/h
Q (t)	-
Q (max)	225 m³/h

Vibrationsbestandig

DIN EN 68000-2-6

5 g (10...2000 Hz)

MTTF [År]

183

UL godkendelse

UL godkendelsesnummer	I012
Fil nummer UL	E174189

Direktiv om trykudstyr

Håndværksmæssig udført; kan benyttes til ædelgasser i væskegruppe 2

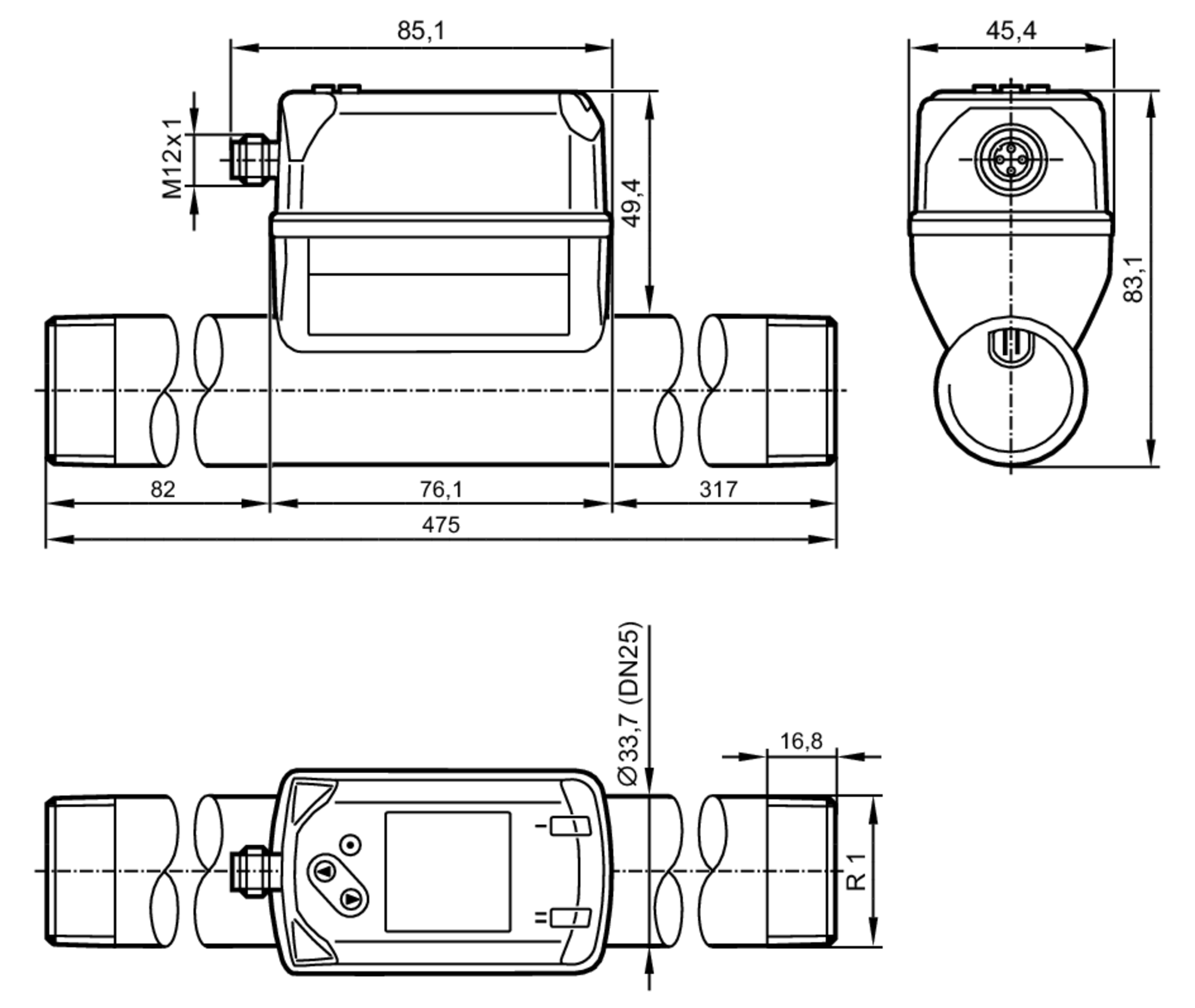

Mekaniske data

Vægt [g]	1598,5
Materiale	PBT+PC-GF30; PPS GF40; rustfri stål (1.4301 / 304); rustfri stål (1.4305 / 303); stål (1.5523) forzinket; messing (2.0401); FKM
Materiale, i kontakt med mediet	rustfri stål (1.4301 / 304); rustfri stål (1.4305 / 303); FKM; Keramik glas kromateret; PPS GF40; Al2O3 (Keramik); Acrylat
Procestilslutning	gevind tilslutning R 1 DN25

Display / Betjeningsenhed

Display

	farve display 1,44", 128 x 128 Pixel
	2 x LED, gul

Bemærkning

MW = Måleværdi

MEW = Måleområdets slutværdi

Måle-, visnings- og indstillingsområder refererer til standard volume flow iht. DIN ISO 2533.

Vedr. informationer om installation og drift henvises til manualen.

Emballage-enheder

1 stk.

Elektrisk tilslutning

Tilslutning	Stik: 1 x M12; kodning: A

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vi forbeholder os ret til tekniske ændringer uden forudgående meddelelse! — DA-DK — SD8500-00 — 13.04.2023 —
