RN6058

Absolut singleturn enkoder med massiv aksel

RN6058

RN-4096-S24/S

Absolut singleturn enkoder med massiv aksel

RN6058

RN-4096-S24/S

Artiklen er udgået - arkiv informationer

Produktegenskaber

Opløsning	4096 opløsning; 4096 pulser; 12 Bit
Kommunikationsinterface	SSI-data interface
Aksel design	massiv aksel
Akseldiameter [mm]	10

Elektriske Data

Driftspænding [V]	10...30 DC
Strømforbrug [mA]	< 150
Max. omdrejninger elektrisk [U/min]	6000

Udgange

Kode	Gray code; (stigende kodeværdi ved højredrejning (ses på akslen))
Kodesignal	Dataindgang; TTL-kompatible signaler; Puls og puls-inverteret fra driver iht. RS 485; dataudgang; synkron-seriel; TTL-kompatible signaler Data og Data-inverteret; inkrementale signaler; 2 sinusformede inkrementale signaler (A og B) ; faseforskudt 90°; 1 Vss 512 signalperioder pr. omdrejning

Måle/indstillingsområde

Opløsning	4096 opløsning; 4096 pulser; 12 Bit

Interface

Kommunikationsinterface	SSI-data interface

Omgivende forhold

Omgivelsestemperatur [°C]	-20...85
Lagringstemperatur [°C]	-30...80
Kapslingsklasse	IP 64

Godkendelser / Tests

Chokbestandig

100 g (6 ms)

Vibrationsbestandig

10 g (55...2000 Hz)

Mekaniske data

Dimensioner [mm]

Ø 58 / L = 52

Materiale

aluminium

Max. omdrejning, mekanisk [U/min]

12000

Max. startmoment [Nm]

Reference temperatur moment [°C]

Aksel design

massiv aksel

Akseldiameter [mm]

Aksel materiale

stål (1.4104)

Max. akselbelastning aksial (ved aksel ende) [N]

Max. akselbelastning radial (ved aksel ende) [N]

Elektrisk tilslutning

	Kabel: 0,8 m, PUR; Max. Ledningslængde: 100 m; radial
	Stik: 1 x; Max. Ledningslængde: 100 m

diagrammer og grafer

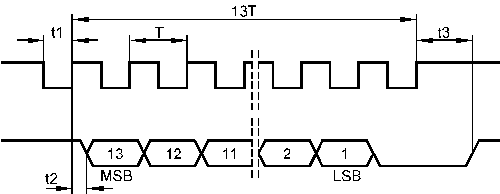

Impulsdiagram

	takt
	data
