RM6121

Absolut multiturn enkoder med hulaksel

Name: RM6121
Brand: ifm
SKU: RM6121
Price: 6052.00 DKK

RM6121

RM-8192-S24/S

Absolut multiturn enkoder med hulaksel

RM6121

RM-8192-S24/S

Til præcis positions-, hastigheds-, vinkel- og lineær måling
Direkte udgang af værdierne via SSI-interface
Robust hus til brug i krævende industrielle miljøer
Høj chock- og vibrationsbestandighed
Nem ledningsføring og programmering

Produktegenskaber

Opløsning	8192 opløsning; 8192 pulser; 4096 omdrejninger; 25 Bit
Kommunikationsinterface	SSI-data interface
Aksel design	hul aksel åben i én side
Akseldiameter [mm]	15

Applikation

Funktions princip	absolut
Omdrejning type	Multiturn

Elektriske Data

Driftspænding [V]	4,5...30 DC
Polaritetsbeskyttelse	ja

Udgange

Kode	Gray code; (stigende kodeværdi ved højredrejning (ses på akslen))
Kodesignal	Takt indgang; TTL-kompatible signaler; Puls og puls-inverteret fra driver iht. RS 422; dataudgang; synkron-seriel; TTL-kompatible signaler Data og Data-inverteret

Måle/indstillingsområde

Opløsning	8192 opløsning; 8192 pulser; 4096 omdrejninger; 25 Bit

Interface

Kommunikationsinterface	SSI-data interface

Omgivende forhold

Omgivelsestemperatur [°C]	-40...85
Lagringstemperatur [°C]	-40...85
Maks. tilladt relativ luftfugtighed [%]	98
Kapslingsklasse	IP 64

Godkendelser / Tests

Chokbestandig

100 g (6 ms)

Vibrationsbestandig

20 g (10...2000 Hz)

MTTF [År]

Mekaniske data

Vægt [g]

774

Materiale

Rustfrit stål; Flange: Rustfrit stål

Max. omdrejning, mekanisk [U/min]

12000

Aksel design

hul aksel åben i én side

Akseldiameter [mm]

Aksel materiale

stål (1.4104)

Max. akselbelastning aksial (ved aksel ende) [N]

Max. akselbelastning radial (ved aksel ende) [N]

110

Display / Betjeningsenhed

Display

Strømforsyning	LED, grøn
fejl	LED, rød

diagrammer og grafer

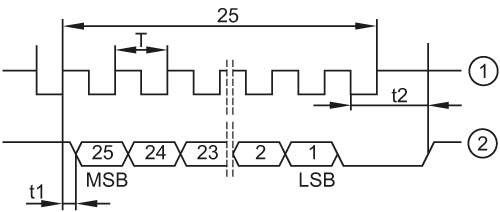

Impulsdiagram

1	takt
2	data

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vi forbeholder os ret til tekniske ændringer uden forudgående meddelelse! — DA-DK — RM6121-00 — 27.10.2023 —
