Inkremental enkodere med hulaksel

INCREMENTAL ENCODER BASIC LINE

RA3102

{{'OPTIONAL_INFO' | productAvailability | error}}

Kære kunde,
desværre findes dette datablad ikke på det ønskede sprog. Hvis du har flere spørgsmål, kan du kontakte os på e-mail info.dk@ifm.com.

Med de bedste hilsner
Dit ifm-team

  • ce
  • iolink
Download
Technische Details
Applikation
Aftastningssystem magnetisk
Elektriske Data
Driftspænding [V] 4,75...30 DC
Strømforbrug [mA] < 150
Kapslingsklasse III
Polaritetsbeskyttelse ja
Power-on forsinkelse [s] 0,5
Max. omdrejninger elektrisk [U/min] 12000
Udgange
Elektrisk design HTL/TTL
Koblingsfrekvens [kHz] 1000
Fabriksindstilling
Udgangsfunktion: HTL (50 mA)
kortslutningsbeskyttelse ja
faseforskydning A og B [°] 90
Måle/indstillingsområde
opløsning 1...10000; (parametrerbar; Fabriksindstilling: 1024) opløsning
nøjagtighed / afvigelser
nøjagtighed [°] 0,1
Software / Programmering
Parameter indstillingsmuligheder opløsning; Omdrejningsretning; HTL; TTL
Interface
Kommunikationsinterface IO-Link
Transmissionstype COM 2
IO-Link Revision 1.1
SIO-Mode ja
Min. Process-cyklustid [ms] 2,3
Omgivende forhold
Omgivelsestemperatur [°C] -40...85
Lagringstemperatur [°C] -40...85
maks. tilladt relativ luftfugtighed [%] 95; (Kondensation ikke tilladt)
Kapslingsklasse IP 65; IP 66; IP 67; (på huset: IP 67; på akslen: IP 65)
Godkendelser / Tests
Chokbestandig
200 g
Vibrationsbestandig
30 g
Mekaniske data
Vægt [g] 259,4
Dimensioner [mm] Ø 36,5 / L = 58,5
materiale Flange: aluminium; Kapsling: rustfri stål (1.4521 / 444); Hanstik: rustfri stål (1.4401 / 316)
tilspændingsmoment [Nm] < 0,7; (Montage skrue)
Max. omdrejning, mekanisk [U/min] 12000
Max. startmoment [Nm] 1
Reference temperatur moment [°C] 20
Aksel design hul aksel åben i én side
Akseldiameter [mm] 12
Aksel materiale
Rustfrit stål
indbygningsdybde for aksel [mm] 18
maks. aksial akselforskydning [mm] 0,5
Elektrisk tilslutning
IO-Link Stik: 1 x M12, radialt, kan også anvendes aksialt; Støbt hus: rustfri stål (1.4401 / 316)
diagrammer og grafer

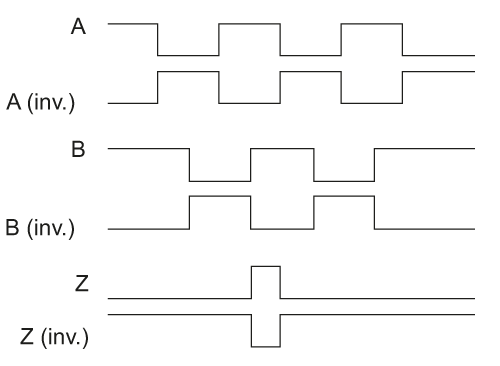

Impulsdiagram
retning på rotation med uret (ses på akselenden)
