Tryk sensor for pneumatik

PQ3834

PQ-010-KHR18-KFPKG/AS/

Tryk sensor for pneumatik

PQ3834

PQ-010-KHR18-KFPKG/AS/

  • Pålidelig overvågning af systemtryk i pneumatik og i trykluftssystemer
  • Meget høj overtryks- og vakuumbestandighed
  • Tydeligt synligt, skråt LED-display
  • Rødt/grønt display, der tydelig identificerer det acceptable interval
  • Med programmerbar koblingsudgang og analog udgang
{{ifmVariantName}}

Pdf-datablad
  • ce
  • ukca
  • cul
  • iolink
Produktegenskaber
Antal inputs og outputs Antal digitale udgange: 1; Antal analoge udgange: 1
Måleområde
-1...10 bar -15...145 psi -30...296 inHg -100...1000 kPa
Procestilslutning gevind tilslutning G 1/8 Indvendigt gevind Indvendigt gevind:M5
Applikation
Special funktion guldbelagte kontakter
Applikation til industriel anvendelse
Betinget velegnet til andre medier på forespørgsel
Medietemperatur [°C] 0...60
Min. sprængningstryk
30 bar 435 psi 886 inHg 3000 kPa
Bemærk om sprængningstryk
max. overtryk på sekundær tryktilslutning: 12 bar / 1200 kPa / 174 PSI / 354,4 inHg / 1,2 MPa
Trykbestandig
20 bar 290 psi 591 inHg 2000 kPa
Vacuum modstand [mbar] -1000
Tryktype relativt tryk; trykforskel; vakuum
Elektriske Data
Driftspænding [V] 18...32 DC; (iht. SELV/PELV)
Strømforbrug [mA] < 50
Min. isolationsmodstand [MΩ] 100; (500 V DC)
Kapslingsklasse III
Polaritetsbeskyttelse ja
Overspændingsbeskyttelse ja; (< 40 V)
Power-on forsinkelse [s] 0,5
Integreret "Watchdog" ja
Indgange / Udgange
Antal inputs og outputs Antal digitale udgange: 1; Antal analoge udgange: 1
Udgange
Total antal udgange 2
Udgangssignal switch signal; analog signal; IO-Link; (konfigurerbar)
Elektrisk design PNP
Antal digitale udgange 1
Udgangsfunktion normally open / normally closed; (parametrerbar)
Max. spændingfald på koblingsudgange DC [V] 2
Permanent strømbelastning på koblingsudgange DC [mA] 100
Switchfrekvens DC [Hz] < 100
Antal analoge udgange 1
Analog strømudgang [mA] 4...20
Max. belastning [Ω] 500
Kortslutningsbeskyttelse ja
Type af kortslutningsbeskyttelse taktvis
Måle/indstillingsområde
Måleområde
-1...10 bar -15...145 psi -30...296 inHg -100...1000 kPa
Set punkt SP
-0,9...10 bar -13...145 psi -26...296 inHg -90...1000 kPa
Reset punkt rP
-0,95...9,95 bar -14...144 psi -28...294 inHg -95...995 kPa
I step af
0,05 bar 1 psi 2 inHg 5 kPa
Nøjagtighed / afvigelser
Præcision for koblingspunkt [% af udsving] < ± 0,5
Gentagelsesnøjagtighed [% af udsving] < ± 0,1; (med temperatur udsving <10 K)
Karakteristikafvigelse [% af udsving] < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = Grænsepunkts-indstilling)
Hysterese afvigelse [% af udsving] < ± 0,25
Langtidsstabilitet [% af udsving] < ± 0,05; (pr 6 måneder)
Temperatur koefficient nul punkt [% af udsving / 10 K] 0,2; (0...60 °C)
Temperatur koefficient måleområde [% af udsving / 10 K] 0,2; (0...60 °C)
Reaktionstid
Reaktionstid [ms] < 6
Justerbar tidsforsinkelse dS, dr [s] 0; 0,002...5
Trin responstid analog udgang [ms] 6
Software / Programmering
Parameter indstillingsmuligheder hysterese / vindue; normally open / normally closed; analog udgang; IO-Link; koblings logik; switch-on/switch-off delay; Dæmpning; Udlæsnings enhed
Interface
Kommunikationsinterface IO-Link
Transmissionstype COM2 (38,4 kBaud)
IO-Link Revision 1.1
SDCI-Norm IEC 61131-9 FDIS
Profil Smart Sensor: Process Data Variable; Device Identification
SIO-Mode ja
Nødvendig masterport klasse A
Processdata analog 1
Processdata binær 2
Min. Process-cyklustid [ms] 2,3
Understøttede DeviceIDs
Driftsart DeviceID
default (standard) 367
Omgivende forhold
Omgivelsestemperatur [°C] 0...70
Lagringstemperatur [°C] -25...85
Kapslingsklasse IP 65
Godkendelser / Tests
EMC
DIN EN 61000-6-2
DIN EN 61000-6-3
Chokbestandig
DIN EN 60068-2-27 50 g (11 ms)
Vibrationsbestandig
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [År] 437
Direktiv om trykudstyr Håndværksmæssig udført; kan benyttes til gruppe 2 væsker; gruppe 1 væsker på forespørgsel

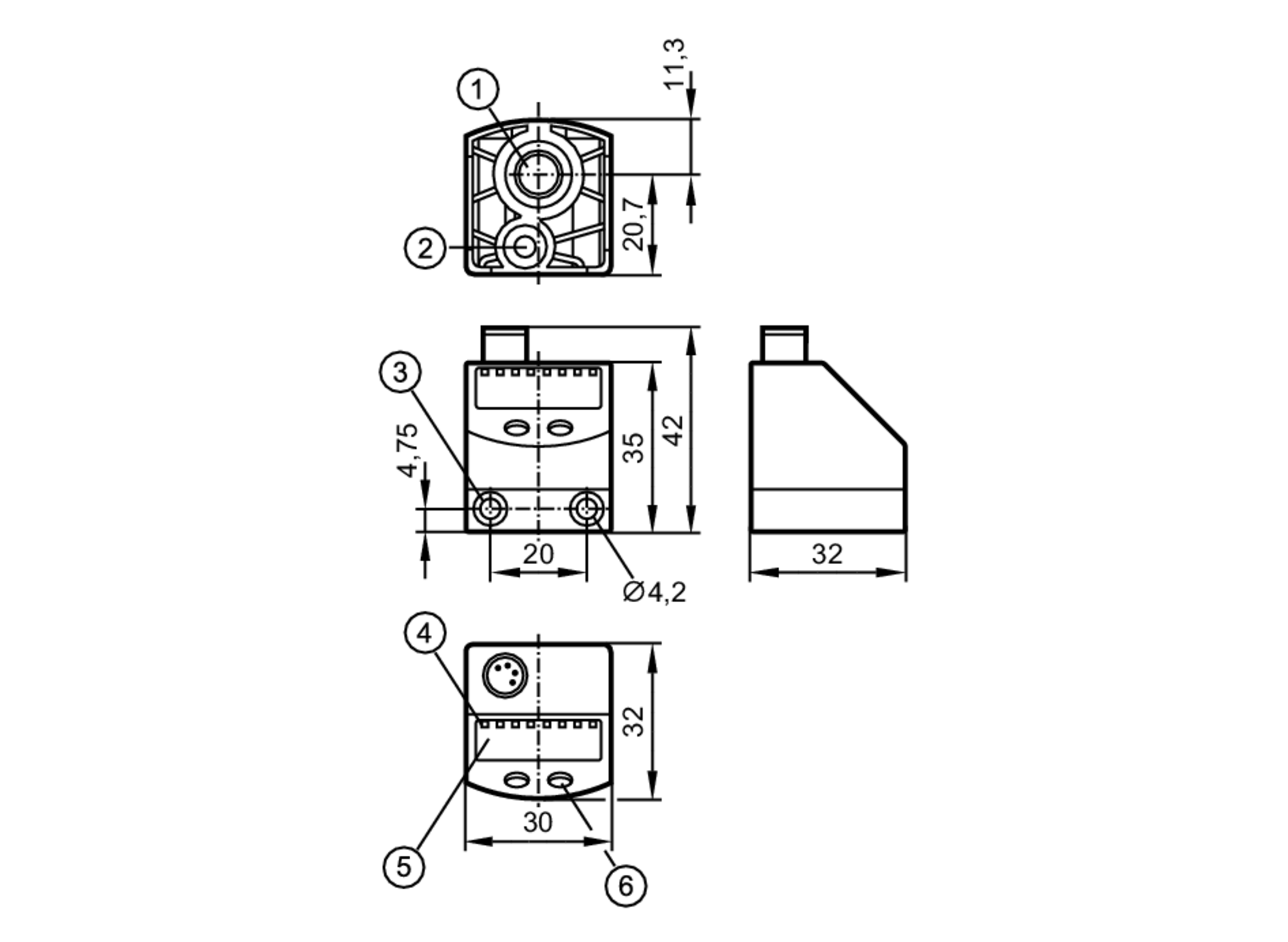

Mekaniske data
Vægt [g] 87
Materiale PBT; FKM; polyester
Materiale, i kontakt med mediet Messing; FKM; Silicium (coated); PBT
Min. trykcyklusser 50 millioner
Procestilslutning gevind tilslutning G 1/8 Indvendigt gevind Indvendigt gevind:M5
Display / Betjeningsenhed
Display
Udlæsnings enhed 4 x LED, grøn
udgangs status 1 x LED, gul
Display alfanumerisk display, 4-cifre
måleværdier alfanumerisk display, 4-cifre
Udlæsnings enhed bar; kPa; psi; inHg
Bemærkning
Emballage-enheder 1 stk.
Elektrisk tilslutning
Tilslutning Stik: 1 x M8; kodning: A; Kontakter: guldbelagt
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vi forbeholder os ret til tekniske ændringer uden forudgående meddelelse! — DA-DK — PQ3834-00 — 13.04.2023 —
