Erstattes med: PN7094 – Produktsammenligning: PN7004 / PN7094

Artiklen kan ikke længere leveres
Udløbsdato: {{"2016-03-31T00:00:00.000+02:00" | date}}

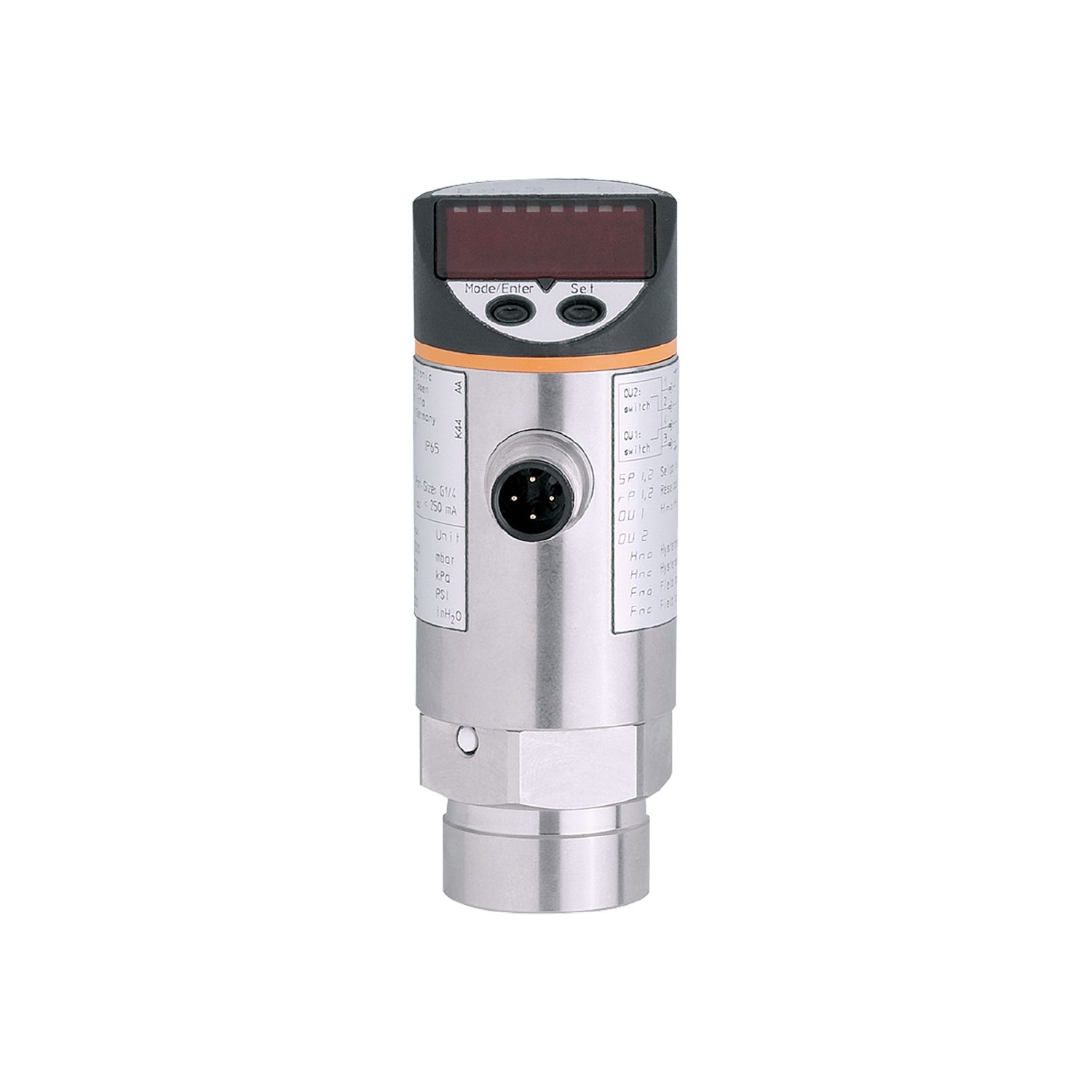

PN7004

Tryksensor med display

PN-010-RBR14-QFRKG/US/ /V

{{'OPTIONAL_INFO' | productAvailability | error}}

Kære kunde,
desværre findes dette datablad ikke på det ønskede sprog. Hvis du har flere spørgsmål, kan du kontakte os på e-mail info.dk@ifm.com.

Med de bedste hilsner
Dit ifm-team

  • To programmerbare koblingsudgange
  • Med langvarig stabilitet takket være høj overbelastningsbeskyttelse
  • Holdbarhed på over 100 millioner trykcyklusser
  • Tydeligt synligt LED-display med 4 cifre
  • Der kan vælges landespecifikke trykenheder
  • ce
  • cul
  • iolink
Download
Technische Details
Produktegenskaber
Udgangssignal switch signal; IO-Link; (konfigurerbar)
Måleområde
-1...10 bar -14,5...145 psi -0,1...1 MPa
Procestilslutning gevind tilslutning G 1/4 Indvendigt gevind
Applikation
Special funktion guldbelagte kontakter
Applikation til industriel anvendelse
Medie væsker og gasser
Medietemperatur [°C] -25...80
Trykbestandig
75 bar 1087 psi 7,5 MPa
Min. sprængningstryk
150 bar 2175 psi 15 MPa
Tryktype relativt tryk
Elektriske Data
Driftspænding [V] 18...36 DC; (iht EN 50178 SELV/PELV)
Strømforbrug [mA] < 35
Min. isolationsmodstand [MΩ] 100; (500 V DC)
Kapslingsklasse III
Polaritetsbeskyttelse ja
Overspændingsbeskyttelse ja; (< 40 V)
Power-on forsinkelse [s] 0,3
Integreret "Watchdog" ja
Indgange / Udgange
Antal inputs og outputs Antal digitale udgange: 2
Udgange
Total antal udgange 2
Udgangssignal switch signal; IO-Link; (konfigurerbar)
Elektrisk design PNP/NPN
Antal digitale udgange 2
Udgangsfunktion normally open / normally closed; (parametrerbar)
Max. spændingfald på koblingsudgange DC [V] 2
Permanent strømbelastning på koblingsudgange DC [mA] 250
Switchfrekvens DC [Hz] < 170
Kortslutningsbeskyttelse ja
Type af kortslutningsbeskyttelse taktvis
Måle/indstillingsområde
Måleområde
-1...10 bar -14,5...145 psi -0,1...1 MPa
Set punkt SP
-0,9...10 bar -12...145 psi -0,09...1 MPa
Reset punkt rP
-0,95...9,95 bar -13...144 psi -0,095...0,995 MPa
I step af
0,05 bar 1 psi 0,005 MPa
Fabriksindstilling
SP1 = 2,50 bar rP1 = 2,30 bar
SP2 = 7,50 bar rP2 = 7,30 bar
Nøjagtighed / afvigelser
Præcision for koblingspunkt [% af udsving] < ± 0,5
Gentagelsesnøjagtighed [% af udsving] < ± 0,1; (med temperatur udsving <10 K)
Karakteristikafvigelse [% af udsving] < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = Grænsepunkts-indstilling)
Hysterese afvigelse [% af udsving] < ± 0,25
Langtidsstabilitet [% af udsving] < ± 0,05; (pr 6 måneder)
Temperatur koefficient nul punkt [% af udsving / 10 K] 0,2; (-20...80 °C)
Temperatur koefficient måleområde [% af udsving / 10 K] 0,2; (-20...80 °C)
Reaktionstid
Justerbar tidsforsinkelse dS, dr [s] 0; 0,2...50
Software / Programmering
Parameter indstillingsmuligheder hysterese / vindue; normally open / normally closed; diagnosefunktion; koblings logik; switch-on/switch-off delay; Dæmpning; Udlæsnings enhed
Interface
Kommunikationsinterface IO-Link
Transmissionstype COM2 (38,4 kBaud)
IO-Link Revision 1.1
SDCI-Norm IEC 61131-9 CDV
IO-Link device ID 311 d / 00 01 37 h
Profil Ingen profil
SIO-Mode ja
Nødvendig masterport klasse A
Processdata analog 1
Processdata binær 2
Min. Process-cyklustid [ms] 2,3
Omgivende forhold
Omgivelsestemperatur [°C] -25...80
Lagringstemperatur [°C] -40...100
Kapslingsklasse IP 65
Godkendelser / Tests
EMC
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF bestrålet 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-5 Surge 0,5/1 kV
EN 61000-4-6 HF ledningsbåret 10 V
Chokbestandig
DIN IEC 68-2-27 50 g (11 ms)
Vibrationsbestandig
DIN IEC 68-2-6 20 g (10...2000 Hz)
MTTF [År] 219
Direktiv om trykudstyr Håndværksmæssig udført; kan benyttes til gruppe 2 væsker; gruppe 1 væsker på forespørgsel
Mekaniske data
Vægt [g] 262,6
Materiale rustfri stål (1.4301 / 304); rustfri stål (1.4404 / 316L); PC; PBT; PEI; FKM; PTFE
Materiale, i kontakt med mediet rustfri stål (1.4305 / 303); Keramik; FKM
Min. trykcyklusser 100 millioner
Procestilslutning gevind tilslutning G 1/4 Indvendigt gevind
Drossel element integreret nej (kan eftermonteres)
Display / Betjeningsenhed
Display
Udlæsnings enhed 3 x LED, grøn
udgangs status 2 x LED, gul
Display alfanumerisk display, 4-cifre
måleværdier alfanumerisk display, 4-cifre
Bemærkning
Henvisninger Artiklen kan ikke længere leveres
Emballage-enheder 1 stk.
Elektrisk tilslutning
Stik: 1 x M12; Kontakter: guldbelagt
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vi forbeholder os ret til tekniske ændringer uden forudgående meddelelse! — DA-DK — PN7004-03 — 30.10.2013 —
