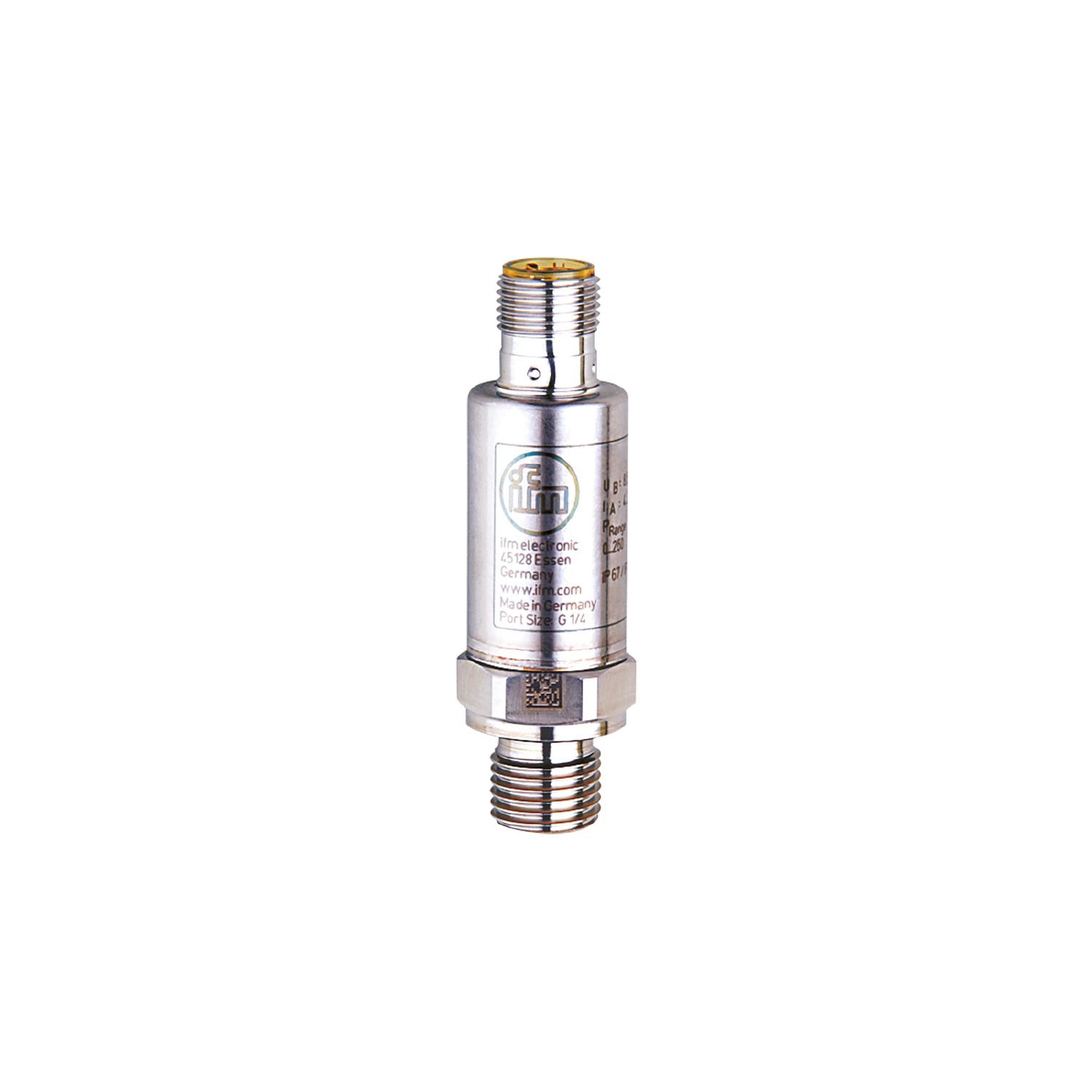

PC5422

Tryktransmitter

PC5422

PT-160-SEG14-A-ZVG/US/ /W

Tryktransmitter

PC5422

PT-160-SEG14-A-ZVG/US/ /W

Pålidelig registrering af systemtryk i industrielle anvendelser
Høj chock- og vibrationsbestandighed
Fremragende repeterbarhed og lav linearitetsfejl
Holdbarhed på over 60 millioner trykcyklusser
Kompakt og robust hus i rustfrit stål til brug hvor pladsen er begrænset

Artiklen kan ikke længere leveres

Produktegenskaber

Antal inputs og outputs	Antal analoge udgange: 1
Måleområde [bar]	0...160
Procestilslutning	gevind tilslutning G 1/4 udvendig gevind (DIN EN ISO 1179-2)

Applikation

til industriel anvendelse

Medie

væsker og gasser

Medietemperatur [°C]

-40...90

Min. sprængningstryk [bar]

1100

Trykbestandig [bar]

400

Bemærk note om tryk holdbarhed

statisk

Vacuum modstand [mbar]

-1000

Tryktype

relativt tryk

Elektriske Data

Driftspænding [V]	16...36 DC
Min. isolationsmodstand [MΩ]	100; (500 V DC)
Kapslingsklasse	III
Polaritetsbeskyttelse	ja

Indgange / Udgange

Antal inputs og outputs	Antal analoge udgange: 1

Udgange

Total antal udgange	1
Udgangssignal	analog signal
Antal analoge udgange	1
Analog strømudgang [mA]	4...20
Max. belastning [Ω]	720; (Ub = 24 V; (Ub - 8,5 V) / 21,5 mA)
Kortslutningssikret	ja
Overbelastningssikret	ja

Måle/indstillingsområde

Måleområde [bar]	0...160

Nøjagtighed / afvigelser

Gentagelsesnøjagtighed [% af udsving]	< ± 0,05; (med temperatur udsving <10 K)
Karakteristikafvigelse [% af udsving]	< ± 0,5; (inkl. drift når overspændt, nulpunkt- og spændviddefejl, ulinearitet, hysterese.)
Linearitetsafvigelse [% af udsving]	< ± 0,1 (BFSL) / < ± 0,2 (LS)
Hysterese afvigelse [% af udsving]	< ± 0,2
Langtidsstabilitet [% af udsving]	< ± 0,1; (pr 6 måneder)
Temperatur koefficient nul punkt og måleområde [% af udsving / 10 K]	< 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C)

Reaktionstid

Trin responstid analog udgang [ms]	1

Omgivende forhold

Omgivelsestemperatur [°C]	-40...90
Lagringstemperatur [°C]	-40...100
Kapslingsklasse	IP 67; IP 69K

Godkendelser / Tests

EMC

DIN EN 61000-6-2
DIN EN 61000-6-3

Chokbestandig

DIN EN 60068-2-27

500 g (1 ms)

Vibrationsbestandig

DIN EN 60068-2-6

20 g (10...2000 Hz)

MTTF [År]

787

Direktiv om trykudstyr

Håndværksmæssig udført; kan benyttes til gruppe 2 væsker; gruppe 1 væsker på forespørgsel

Mekaniske data

Vægt [g]	51,5
Materiale	rustfri stål 1,4542 (17-4 PH / 630); rustfri stål (1.4404 / 316L); PEI
Materiale, i kontakt med mediet	rustfri stål 1,4542 (17-4 PH / 630)
Min. trykcyklusser	60 millioner; (ved 1.2 gange nominelt tryk)
Tilspændingsmoment [Nm]	25...35; (anbefalet tilspændingsmoment; Afhængig af smøring, tætning og trykbelastning)
Procestilslutning	gevind tilslutning G 1/4 udvendig gevind (DIN EN ISO 1179-2)
Procestilslutnings forsegling	FKM (DIN EN ISO 1179-2)
Drossel element integreret	nej

Bemærkning

BFSL = Best Fit Straight Line

LS = Grænsepunkts-indstilling

Emballage-enheder

1 stk.

Elektrisk tilslutning

Tilslutning	Stik: 1 x M12; kodning: A
