- Produkter
- OT5018
Aftaster for spejl
OT5018
OTP-FNKG/US-100-INF
Aftaster for spejl
OT5018
OTP-FNKG/US-100-INF
Artiklen er udgået - arkiv informationer
Produktegenskaber
| Lys-type | rødt lys |
|---|---|
| Kapsling | rektangulær |
Applikation
| Special funktion | polariseringsfilter |
|---|---|
| Funktions princip | Aftaster for spejl |
Elektriske Data
| Driftspænding [V] | 10...50 DC |
|---|---|
| Strømforbrug [mA] | 35; ((24 V)) |
| Kapslingsklasse | II |
| Polaritetsbeskyttelse | ja |
| Lys-type | rødt lys |
| Bølgelængde [nm] | 660 |
Udgange
| Elektrisk design | NPN |
|---|---|
| Udgangsfunktion | Light-on / Dark-on indstilling; (parametrerbar) |
| Max. spændingfald på koblingsudgange DC [V] | 2,5 |
| Permanent strømbelastning på koblingsudgange DC [mA] | 250 |
| Switchfrekvens DC [Hz] | 150 |
| Kortslutningsbeskyttelse | ja |
| Type af kortslutningsbeskyttelse | taktvis |
| Overbelastningssikret | ja |
Registreringsområde
| Rækkevidde [m] | 0,2...2; (Prisme reflektor Ø 80 E20005) |
|---|---|
| Justerbar rækkevidde | ja |
| Max. Lysplet diameter [mm] | 280 |
| Lysspot dimensioner refererer til | ved max rækkevidde |
| Polariseringsfilter tilgængeligt | ja |
Omgivende forhold
| Omgivelsestemperatur [°C] | -25...60 |
|---|---|
| Kapslingsklasse | IP 65 |
Godkendelser / Tests
| EMC |
|
|---|
Mekaniske data
| Kapsling | rektangulær | |
|---|---|---|
| Dimensioner [mm] | 75 x 19 x 30 | |
| Materiale | PBT | |
| Optikmateriale |
|
Display / Betjeningsenhed
| Display |
|
|---|
Tilbehør
| Leverings omfang |
|
|---|
Bemærkning
| Emballage-enheder | 1 stk. |
|---|
Elektrisk tilslutning
| Tilslutning | Stik: 1 x M12; kodning: A |
|---|
diagrammer og grafer
|

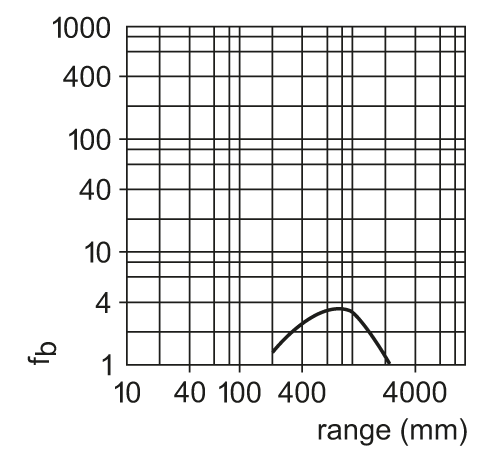

driftsreserve kurve
|
|
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vi forbeholder os ret til tekniske ændringer uden forudgående meddelelse! — DA-DK — OT5018-00 — 06.03.2003 —
OT5018 –
OTP-FNKG/US-100-INF
- modtager i nedre optik
- transmitter i øvre optik
Elektrisk tilslutning
Stik: 1 x M12; kodning: A
