Aftaster for spejl

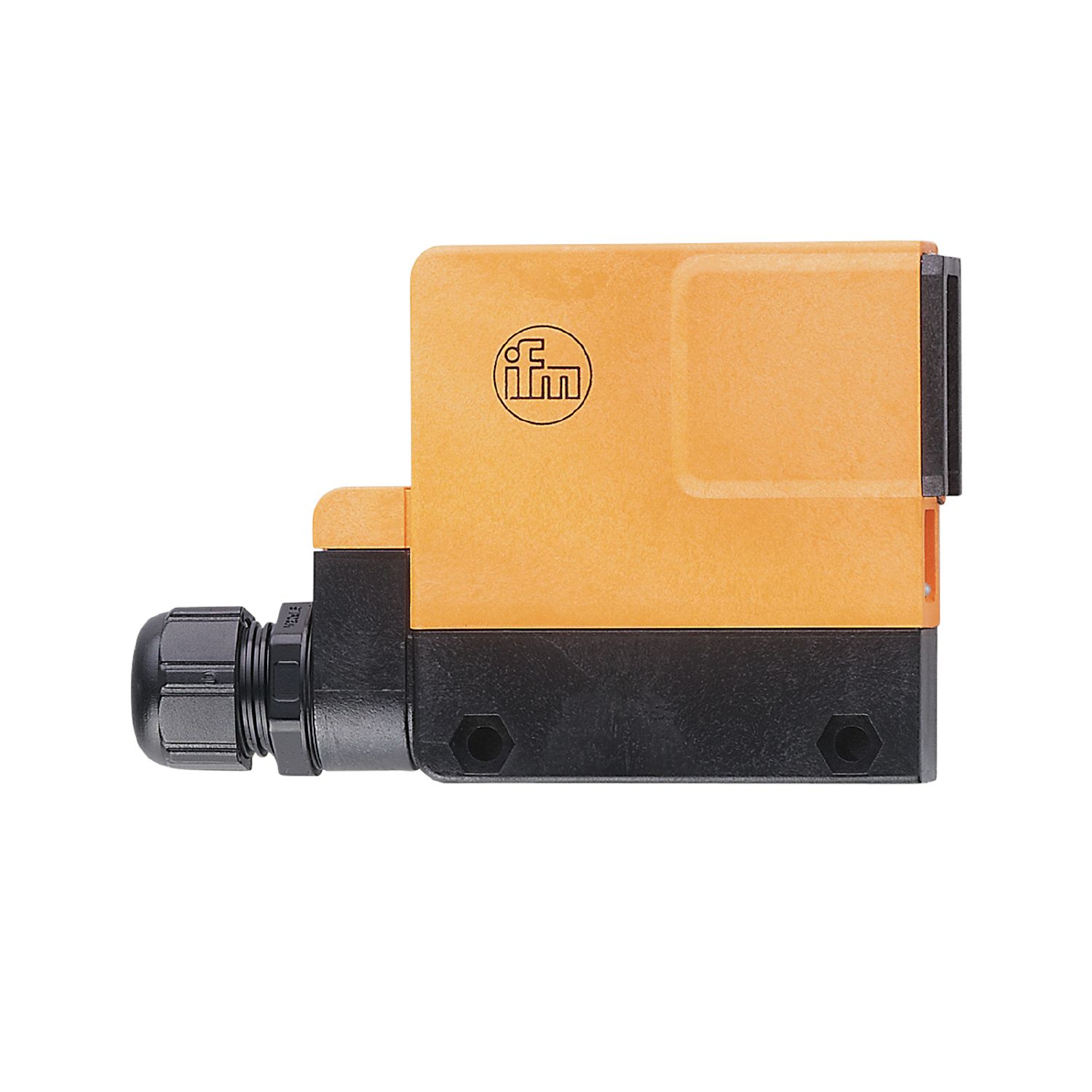

OS0030
OSR-FBOA/T
Aftaster for spejl
OS0030
OSR-FBOA/T
- Meget lang rækkevidde
- Kan programmeres til Lys/mørke tilstand
- Med AC/DC-output og to-leder teknologi
- Robust hus til brug i krævende industrielle miljøer
- Intuitiv indstilling af følsomhed og timerfunktioner via potentiometer
Artiklen kan ikke længere leveres
Alternative artikler: OS0025 Produktsammenligning: OS0030 / OS0025 Vær opmærksom på eventuelle afvigende tekniske data ved valg af alternativ artikel og tilbehør!
Produktegenskaber
| Lys-type | Infrarødt lys |
|---|---|
| Kapsling | rektangulær |
Applikation
| Funktions princip | Aftaster for spejl |
|---|
Elektriske Data
| Driftspænding [V] | 20...250 AC/DC |
|---|---|
| Kapslingsklasse | II |
| Beskyttet mod omvendt polaritet | nej |
| Lys-type | Infrarødt lys |
| Bølgelængde [nm] | 950 |
Udgange
| Udgangsfunktion | Light-on / Dark-on indstilling; (Programmerbar) |
|---|---|
| Minimum belastningsstrøm [mA] | 15 |
| Max. lækagestrøm [mA] | 8 |
| Permanent strømbelastning på koblingsudgange AC [mA] | 250; (350 (...50 °C)) |
| Permanent strømbelastning på koblingsudgange DC [mA] | 250; (350 (...50 °C)) |
| Kort-tid strømbeastning på switchudgange [mA] | 2200; (10 ms / 0,5 Hz) |
| Switchfrekvens AC [Hz] | 250 |
| Switchfrekvens DC [Hz] | 250 |
| Kortslutningssikret | nej |
| Overbelastningssikret | nej |
Registreringsområde
| Rækkeviddde mod prismespejl [m] | 10; (Prisme reflektor Ø 80 E20005) |
|---|---|
| Justerbar rækkevidde | ja |
Omgivende forhold
| Omgivelsestemperatur [°C] | -25...80 |
|---|---|
| Kapslingsklasse | IP 65 |
Godkendelser / Tests
| EMC |
|
||
|---|---|---|---|
| MTTF [År] | 261 |
Mekaniske data
| Vægt [g] | 264,8 | |
|---|---|---|
| Kapsling | rektangulær | |
| Dimensioner [mm] | 80 x 28 x 95 | |
| Materiale | PPO modifiseret | |
| Optikmateriale |
|
|
| Linse orientering | Optik i siden |
Display / Betjeningsenhed
| Display |
|
|---|
Elektrisk tilslutning
| Påkrævet sikring | miniature sikring iht. IEC60127-2 sheet 1; ≤ 2 A; flink |
|---|
Tilbehør
| Leverings omfang |
|
|---|
Bemærkning
| Bemærkning |
|
|
|---|---|---|
| Emballage-enheder | 1 stk. |
Elektrisk tilslutning
| Tilslutning | terminaler: ...1,5 mm²; Kabelforskruning: M20 X 1,5 |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vi forbeholder os ret til tekniske ændringer uden forudgående meddelelse! — DA-DK — OS0030-00 — 21.10.2010 —
OS0030 –
OSR-FBOA/T
- 1
- Potentiometer timer
- 2
- potentiometer-følsomhed
- modtager i øvre optik
- transmitter i nedre optik
Elektrisk tilslutning
terminaler: ...1,5 mm²; Kabelforskruning: M20 X 1,5
Tilslutning
- Henvisning : miniature sikring iht. IEC60127-2 sheet 1 ≤ 2 A flink
