OPD100

profil sensor

Name: OPD100
Brand: ifm
SKU: OPD100
Price: 6599.00 DKK

OPD100

OPDLFPKG

profil sensor

OPD100

OPDLFPKG

PMD Profiler til emne profil check
Inline kvalitets kontrol for at sikre korrekt samling af dele
Quick set-up uden software
Afstands uafhængig højpræcisions måling til emne positionering
Immunitet overfor udefrakommende lys - ingen screening eller ekstern belysning er nødvendig

Valgfri profil visualisering med software mulig

Produktegenskaber

Lys-type	rødt lys
Laser beskyttelsesklasse	1

Elektriske Data

Driftspænding [V]	10...30 DC; ("supply class 2" iht. cULus)
Strømforbrug [mA]	< 200; (10 V)
Kapslingsklasse	III
Polaritetsbeskyttelse	ja
Power-on forsinkelse [s]	2
Lys-type	rødt lys
Bølgelængde [nm]	650

Indgange / Udgange

Antal inputs og outputs	Antal digitale indgange: 1; Antal digitale udgange: 2

Indgange

Trigger	eksternt
Antal digitale indgange	1

Udgange

Elektrisk design	PNP/NPN; (parametrerbar)
Antal digitale udgange	2
Udgangsfunktion	2 x normally open / normally closed; (parametrerbar)
Max strømbelastning pr. udgang [mA]	100
Type af kortslutningsbeskyttelse	taktvis
Overbelastningssikret	ja

Måle/indstillingsområde

Måleafstand (Z-retning) [mm]	150...300
Bredde af måleområde (X-retning) ved min. måleafstand [mm]	45; (Afstand = 150mm)
Bredde af måleområde (X-retning) ved max. måleafstand [mm]	90; (Afstand = 300mm)
Målefrekvens [Hz]	5

Nøjagtighed / afvigelser

Målt værdi opløsning

Z-retning 200 µm

X-retning 250 µm

Nøjagtighed

Z-retning ± 500 µm

X-retning ± 500 µm

baggrund hvid (90 % reflektion)

Software / Programmering

Antal profiler der kan lagres	1
Antal Regions Of Interest (ROI)	1

Interface

Kommunikationsinterface

IO-Link

Transmissionstype

COM3 (230,4 kBaud)

IO-Link Revision

1.1

SDCI-Norm

IEC 61131-9

Profil

Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis

SIO-Mode

Nødvendig masterport klasse

Min. Process-cyklustid [ms]

2,3

IO-Link proces data (cykliske)

Funktion	bit længde
proces værdi	16
enheds status	4
binær koblings information	1

IO-Link funktioner (acykliske)

Driftstime tæller; antal trigger events; ROI indstilling

Understøttede DeviceIDs

Driftsart	DeviceID
default	1260

Henvisning

For yderligere information venligst se IODD PDF filen under "Downloads"

Omgivende forhold

Omgivelsestemperatur [°C]	-10...55
Lagringstemperatur [°C]	-40...60
Kapslingsklasse	IP 65
Max. immunitet overfor udefrakommende lys [klx]	20

Godkendelser / Tests

EMC

EN 60947-5-2

Laser beskyttelsesklasse

Bemærk om laserbeskyttelse

Bemærk:	Laserlys
laser klasse:	1
	EN / IEC60825-1:2007
	EN / IEC60825-1:2014
	Opfylder 21 CFR 1040 undtagen for afvigelser i henhold til Laser Notice No. 50, dateret Juni 2007.

MTTF [År]

155

UL godkendelse

Ta	-10...55 °C
Enclosure type	Type 1
Strømforsyning	Class 2
Fil nummer UL	E174191

Mekaniske data

Vægt [g]	535,8
Dimensioner [mm]	88 x 65 x 28,5
Materiale	Kapsling: zinkstøbegods; PPSU; ABS; PMMA; PBT / PC; EPDM; front linse: PMMA

Display / Betjeningsenhed

Display

udgangs status	1 x LED, gul
Display viser driftmode	1 x LED, grøn
	farve display

Bemærkning

Emballage-enheder	1 stk.

Elektrisk tilslutning

Tilslutning	Stik: 1 x M12; kodning: A

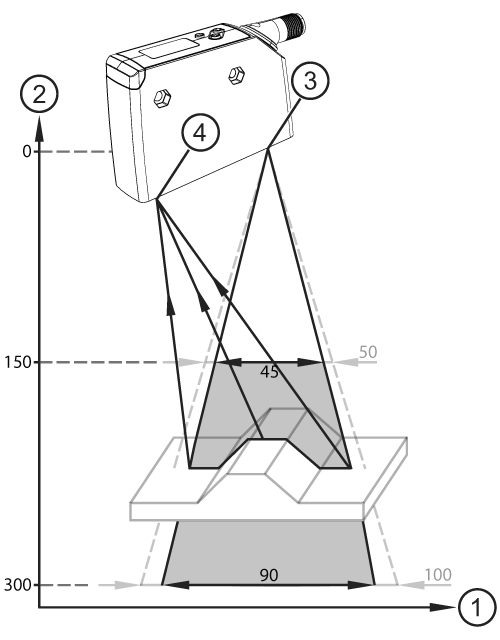

diagrammer og grafer

1	X-retning
2	Z-retning
3	laser stråle åbning
4	modtager

Yderligere informationer

lyst linie

måleafstand (Z-retning)	lyst linie
150 mm	50 x 1 mm
300 mm	100 x 1 mm

Værdierne gælder for
Udefrakommende lys på emnet	< 20 klx
Konstante omgivelsesforhold	23 °C / 960 hPa
minimum tilkoblingstid i minutter	10
