OJ5117

Thru-beam laser sensor (modtager)

OJELFPKG/FO/AS

{{'OPTIONAL_INFO' | productAvailability | error}}

Kære kunde,
desværre findes dette datablad ikke på det ønskede sprog. Hvis du har flere spørgsmål, kan du kontakte os på e-mail info.dk@ifm.com.

Med de bedste hilsner
Dit ifm-team

  • Pålidelig registrering af bittesmå genstande
  • Særligt kompakt hus til brug i robotik, montage og håndteringsteknologi
  • Intuitiv indstilling af følsomhed og udgangsfunktion
  • Meget lang rækkevidde
  • Hurtig montering ved hjælp af monteringshuller med robust rustfri stålbøsning
  • ce
  • eac
Download
Technische Details
Produktegenskaber
Lys-type rødt lys
Laser beskyttelsesklasse 1
Kapsling rektangulær
Dimensioner [mm] 35 x 24 x 11
Applikation
Funktions princip Thru-beam sensor
Elektriske Data
Driftspænding [V] 10...30 DC
Strømforbrug [mA] < 12
Kapslingsklasse III
Polaritetsbeskyttelse ja
Lys-type rødt lys
Bølgelængde [nm] 650
Typisk levetid [h] 50000
Udgange
Elektrisk design PNP
Udgangsfunktion Light-on / Dark-on indstilling; (Programmerbar)
Max. spændingfald på koblingsudgange DC [V] 2,5
Permanent strømbelastning på koblingsudgange DC [mA] 200
Switchfrekvens DC [Hz] 1200
Kortslutningsbeskyttelse ja
Type af kortslutningsbeskyttelse taktvis
Overbelastningssikret ja
Registreringsområde
Sender / modtager modtager
Rækkevidde [m] < 15
Justerbar rækkevidde ja
Diameter på det mindst aftastbare objekt [mm] 2
Omgivende forhold
Omgivelsestemperatur [°C] -10...60
Kapslingsklasse IP 67
Godkendelser / Tests
EMC
EN 60947-5-2
Laser beskyttelsesklasse 1
Bemærk om laserbeskyttelse
Bemærk: Laserlys
laser klasse: 1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Opfylder 21 CFR 1040 undtagen for afvigelser i henhold til Laser Notice No. 50, dateret Juni 2007.
MTTF [År] 968
Mekaniske data
Vægt [g] 39,8
Kapsling rektangulær
Dimensioner [mm] 35 x 24 x 11
Materiale Kapsling: ABS; LED vindue: SEPS; Tast: SEPS
Optikmateriale
glas
Linse orientering Optik i front
Display / Betjeningsenhed
Display
udgangs status 1 x LED, gul
Drift 1 x LED, grøn
Funktion 1 x LED, rød
Elektronisk lås ja
Tilbehør
Tilbehør (medfølger)
skruer: 2 x
fjederskive: 2 x
Møtrikker: 2 x
Bemærkning
Bemærkning
driftsspænding "supply class 2" iht. cULus
Emballage-enheder 1 stk.
Elektrisk tilslutning
Tilslutning Stik: 1 x M8
diagrammer og grafer

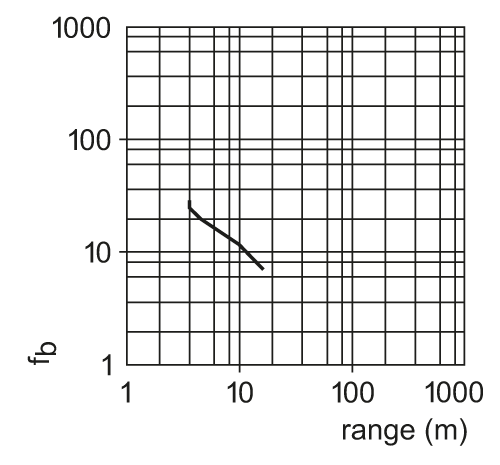

driftsreserve kurve
