OJ5075

Aftaster for spejl

Name: OJ5075
Brand: ifm
SKU: OJ5075
Price: 1077.00 DKK

OJ5075

OJP-FPKG/SO/AS

Aftaster for spejl

OJ5075

OJP-FPKG/SO/AS

Særligt kompakt hus til brug i robotik, montage og håndteringsteknologi
Meget lang rækkevidde
LED-display til kontrol af drift, udgangsstatus og funktion
Intuitiv indstilling af følsomhed og udgangsfunktion
Nem at montere ved at klipse fast på monteringssokkel

Produktegenskaber

Lys-type	rødt lys
Kapsling	rektangulær

Applikation

Special funktion	polariseringsfilter
Funktions princip	Aftaster for spejl

Elektriske Data

Driftspænding [V]	10...30 DC
Strømforbrug [mA]	< 22
Kapslingsklasse	III
Polaritetsbeskyttelse	ja
Lys-type	rødt lys

Udgange

Elektrisk design	PNP
Udgangsfunktion	Light-on / Dark-on indstilling; (Programmerbar)
Max. spændingfald på koblingsudgange DC [V]	2,5
Permanent strømbelastning på koblingsudgange DC [mA]	200
Switchfrekvens DC [Hz]	2000
Kortslutningsbeskyttelse	ja
Type af kortslutningsbeskyttelse	taktvis
Overbelastningssikret	ja

Registreringsområde

Rækkeviddde mod prismespejl [m]	0...2; (Prisme reflektor Ø 80 E20005)
Justerbar rækkevidde	ja
Max. Lysplet diameter [mm]	64
Lysspot dimensioner refererer til	ved max rækkevidde
Polariseringsfilter tilgængeligt	ja

Omgivende forhold

Omgivelsestemperatur [°C]	-25...60
Kapslingsklasse	IP 67

Godkendelser / Tests

EMC

EN 60947-5-2

MTTF [År]

854

Mekaniske data

Vægt [g]

27,3

Kapsling

rektangulær

Dimensioner [mm]

35 x 11 x 24

Materiale

Kapsling: ABS; fikstur: zinkstøbegods; LED vindue: SEPS; Tast: SEPS

Optikmateriale

glas

Linse orientering

Optik i siden

Display / Betjeningsenhed

Display

udgangs status	1 x LED, gul
Drift	1 x LED, grøn
Funktion	1 x LED, rød

Elektronisk lås

Tilbehør

Leverings omfang

grundfastgørelse

skruer: 2 x M3 x 16

fjederskive: 2

Møtrikker: 2

Reflekstape: 1 x 15 x 20 mm

Bemærkning

Emballage-enheder	1 stk.

Elektrisk tilslutning

Tilslutning	Stik: 1 x M8; kodning: A

diagrammer og grafer

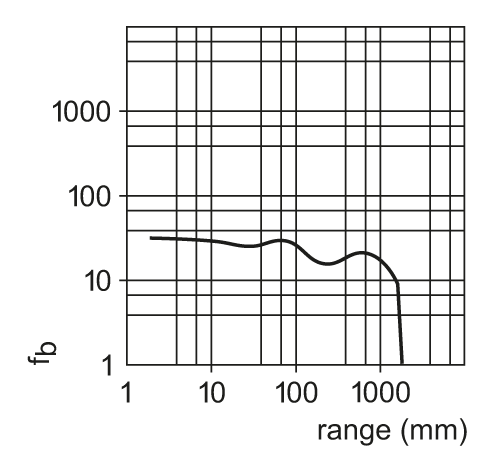

driftsreserve kurve

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vi forbeholder os ret til tekniske ændringer uden forudgående meddelelse! — DA-DK — OJ5075-00 — 13.04.2023 —
