OID251

Optisk afstandssensor

OIDLCPKG/US

{{'OPTIONAL_INFO' | productAvailability | error}}

Kære kunde,
desværre findes dette datablad ikke på det ønskede sprog. Hvis du har flere spørgsmål, kan du kontakte os på e-mail info.dk@ifm.com.

Med de bedste hilsner
Dit ifm-team

  • Meget lang rækkevidde på grund af time-of-flight-måling
  • Pålidelig baggrundsundertrykkelse og farveuafhængig registrering
  • Nem parameterindstilling via indstillingsring, som kan drejes og låses
  • Laserbeskyttelse klasse 1 til kravene i bilindustrien
  • Brugervenlig kommunikation via IO-Link
  • ce
  • eac
  • cul
  • iolink
Omfattende tekniske data i pdf-format

Technische Details
Produktegenskaber
Elektrisk design PNP
Udgangsfunktion normally open / normally closed; (Antivalent)
Kommunikationsinterface IO-Link
Dimensioner [mm] M30 x 1,5 / L = 100
Applikation
Special funktion Bagggrundsafblænding
Elektriske Data
Driftspænding [V] 10...30 DC
Strømforbrug [mA] 75; (24 V)
Kapslingsklasse III
Polaritetsbeskyttelse ja
Lys-type rødt lys
Bølgelængde [nm] 650
Typisk levetid [h] 50000
Indgange / Udgange
Antal inputs og outputs Antal digitale udgange: 2
Udgange
Total antal udgange 2
Elektrisk design PNP
Antal digitale udgange 2
Udgangsfunktion normally open / normally closed; (Antivalent)
Max strømbelastning pr. udgang [mA] 100
Switchfrekvens DC [Hz] 11
Kortslutningsbeskyttelse ja
Type af kortslutningsbeskyttelse taktvis
Overbelastningssikret ja
Registreringsområde
Max. Lysplet diameter [mm] 5
Lysspot dimensioner refererer til 2 m
Hysterese på måleområde [%] < 5
Bemærk om hysterese på registreringsområdet
sort 6 % refleksion
Baggrundsafblænding tilgængeligt ja
Bagggrundsafblænding [m] < 20
Måle/indstillingsområde
Måleområde [m] 0,03...2
Målefrekvens [Hz] 33
Interface
Kommunikationsinterface IO-Link
Transmissionstype COM2 (38,4 kBaud)
IO-Link Revision 1.1
SDCI-Norm IEC 61131-9 CDV
IO-Link device ID 394d / 00 01 8Ah
Profil Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis
SIO-Mode ja
Processdata analog 1
Processdata binær 1
Min. Process-cyklustid [ms] 6,6
Omgivende forhold
Omgivelsestemperatur [°C] -25...60
Bemærk omgivelsestemperatur
ved ta < -10 °C opvarmning er påkrævet, laser er off
Kapslingsklasse IP 65; IP 67
Godkendelser / Tests
EMC
EN 60947-5-2
Laser beskyttelsesklasse 1
Bemærk om laserbeskyttelse
Bemærk: Laserlys
laser klasse: 1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Opfylder 21 CFR 1040 undtagen for afvigelser i henhold til Laser Notice No. 50, dateret Juni 2007.
MTTF [År] 239
Mekaniske data
Vægt [g] 206,5
Dimensioner [mm] M30 x 1,5 / L = 100
Gevind betegnelse M30 x 1,5
Materiale Kapsling: Rustfrit stål; front linse: PMMA; LED vindue: PC; PBT; PC; FKM
Display / Betjeningsenhed
Display
udgangs status LED, gul
Drift LED, grøn
Udlæsnings enhed cm
Betjeningselementer
Justeringsring
Tilbehør
Tilbehør (medfølger)
låsemøtrikker: 2 x M30, VA
Bemærkning
Bemærkning
driftsspænding "supply class 2" iht. cULus
Emballage-enheder 1 stk.
Elektrisk tilslutning
Tilslutning Stik: 1 x M12

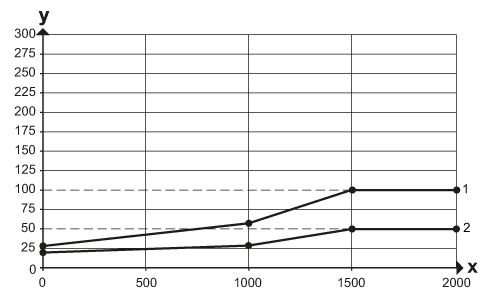

diagrammer og grafer
hysterese graf
x: Afstand [mm]
y: Hysterese [mm]
1 = Objekt sort 6 % refleksion
2 = Objekt hvid 90 % refleksion
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vi forbeholder os ret til tekniske ændringer uden forudgående meddelelse! — DA-DK — OID251-00 — 27.10.2014 —
