OGD582

Optisk afstandssensor

OGDLFPKG/IO-LINK/US

{{'OPTIONAL_INFO' | productAvailability | error}}

Kære kunde,
desværre findes dette datablad ikke på det ønskede sprog. Hvis du har flere spørgsmål, kan du kontakte os på e-mail info.dk@ifm.com.

Med de bedste hilsner
Dit ifm-team

  • Simultaneous output of distance value and reflectivity for increased process reliability
  • Identification and sorting by differentiating between colour/contrast and distance/height of objects
  • Flexible installation options thanks to a range of up to 1.5 m
  • ce
  • iolink
  • cul
Download
Technische Details
Produktegenskaber
Lys-type rødt lys
Instillingsområde afstand [m] 0,085...1,5
Indstillingsområde emnets reflektivitet [%] 6...900; (reflektivitet; 6 % sort papir; 100 % hvidt papir)
Laser beskyttelsesklasse 1
Dimensioner [mm] 61,7 x 22,5 x 45,2
Elektriske Data
Driftspænding [V] 10...30 DC; ("supply class 2" iht. cULus )
Strømforbrug [mA] < 75
Strømforbrug reference spænding [V] 24
Kapslingsklasse III
Polaritetsbeskyttelse ja
Lys-type rødt lys
Bølgelængde [nm] 650
Typisk levetid [h] 50000
Indgange
Indgange Laser On/ Off
Udgange
Elektrisk design PNP
Udgangsfunktion 2 x normally open / normally closed; (parametrerbar)
Max strømbelastning pr. udgang [mA] 100
Type af kortslutningsbeskyttelse taktvis
Overbelastningssikret ja
Registreringsområde
Max. Lysplet diameter [mm] 5
Lysspot dimensioner refererer til ved max tasteafstand
Bagggrundsafblænding [m] < 20
Måle/indstillingsområde
Instillingsområde afstand [m] 0,085...1,5
Indstillingsområde emnets reflektivitet [%] 6...900; (reflektivitet; 6 % sort papir; 100 % hvidt papir)
Målefrekvens [Hz] 33
Interface
Kommunikationsinterface IO-Link
Transmissionstype COM2 (38,4 kBaud)
IO-Link Revision 1.1
SDCI-Norm IEC 61131-9
IO-Link device ID 926d / 00039Eh
Profil Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis
SIO-Mode ja
Nødvendig masterport klasse A
Min. Process-cyklustid [ms] 5
IO-Link functioner (cykliske)
Funktion bit længde
proces værdi 2 x 16
enheds status 4
binær koblings information 2
IO-Link funktioner (acykliske) applikations specifik tag; Driftstime tæller; Tæller for switchning cycles
Henvisning
For yderligere information venligst se IODD PDF filen under "Downloads"
Omgivende forhold
Omgivelsestemperatur [°C] -25...60
Bemærk omgivelsestemperatur
Ved omgivelses temperaturer < -10 °C vil opvarmningstid være nødvendig.
Laser er slukket.
Lagringstemperatur [°C] -30...80
Kapslingsklasse IP 65; IP 67
Godkendelser / Tests
Laser beskyttelsesklasse 1
Bemærk om laserbeskyttelse
Bemærk: Laserlys
laser klasse: 1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Opfylder 21 CFR 1040 undtagen for afvigelser i henhold til Laser Notice No. 50, dateret Juni 2007.
MTTF [År] 217
UL godkendelse
Ta -25...60 °C
Enclosure type Type 1
Strømforsyning Class 2
Fil nummer UL E174191
Mekaniske data
Vægt [g] 229,8
Dimensioner [mm] 61,7 x 22,5 x 45,2
Materiale Kapsling: rustfri stål (1.4404 / 316L); PPSU; ABS; PMMA; PBT PC; EPDM; front linse: glas
Display / Betjeningsenhed
Display
udgangs status 2 x LED, gul
1 x alfanumerisk display, 3-cifre
Betjeningselementer
3 trykknap
Tilbehør
Tilbehør (medfølger)
låsemøtrik: 2 x
Bemærkning
Emballage-enheder 1 stk.
Elektrisk tilslutning
Tilslutning Stik: 1 x M12
diagrammer og grafer

a: Sensor
b: Objekt
c: Baggrund
x: afstand sensor/emne [mm]
y: min. afstand emne/baggrund [mm]

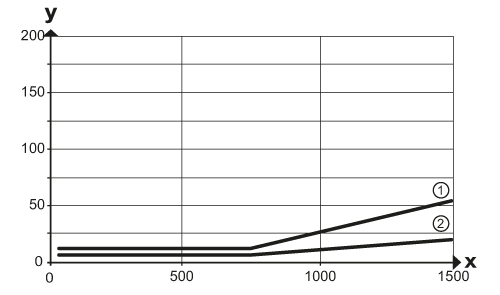

hysterese kurve for afstands måling
x: afstand sensor/emne [mm]
y: min. afstand emne/baggrund [mm]
1 = Baggrund (sort 6 % remission)
2 = baggrund (hvid 90 % refleksion)

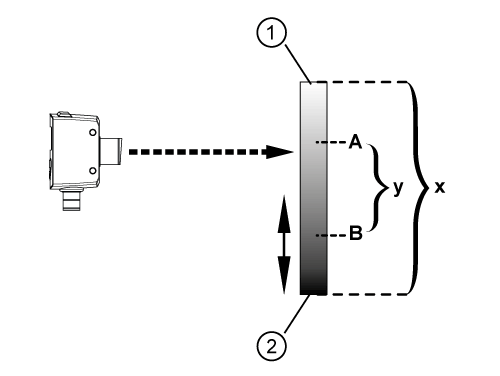

1: lys
2: mørk
A: Koblingspunkt
B: reset punkt
x: Emne lysstyrke ( Emnets reflektivitet )
y: min. Reflektivitets forskel for sikker aftastning

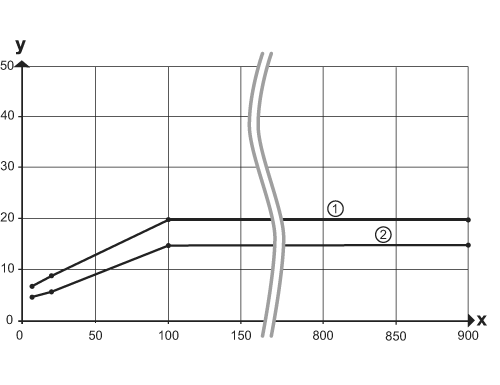

hysterese kurve for emnets reflektivitet
x: Emnets reflektivitet ( 0..900 % )
y: Hysterese [%]
1 = valgbar hysterese kurve ( høj )
2 = Hysterese Fabriksindstilling ( lav )
Yderligere informationer
Parameter Indstillingsområde Fabriksindstilling
Uni cm cm
OU1 Hno, Hnc, Fno, Fnc, OFF Hno
SP1 [cm] 8,5…150 150
nP1 [cm] 8,5…150 20
FP1 [cm] 8,5…150 25
LG1 And,Or,Off Off
dS1 [s] 0…0,1…5 0
dr1 [s] 0…0,1…5 0
OU2 Hno, Hnc, Fno, Fnc, OFF Hno
SP2 [%] 6…900 6
bP2 [%] 6…900 60
dP2 [%] 6…900 30
HyL Lo/Hi Lo
LG2 And,Or,Off Off
dS2 [s] 0...0,1...5 0
dr2 [s] 0...0,1...5 0
dFO [s] 0...0,1...5 0,1
dIS ON / OFF ON
Gentagelsesnøjagtighed: 6 σ
gentagelsesnøjagtighed af de målte værdier
Afstand hvidt (90 % reflektion) Sort (6 %...90 % remission)
85 mm 8,0 mm 15,0 mm
750 mm 8,0 mm 15,0 mm
1500 mm 20,0 mm 60,0 mm
Værdierne gælder for
Udefrakommende lys på emnet < 10 klx
Konstante omgivelsesforhold 23 °C / 960 hPa
minimum tilkoblingstid i minutter 10
