Diffus sensor

O8T204

O8T-FPKG/IO-Link/0,30M/AS/4P

Diffus sensor

O8T204

O8T-FPKG/IO-Link/0,30M/AS/4P

  • Særligt lille hus til brug hvor pladsen er begrænset
  • Til pålidelig positionsregistrering i føde- og håndteringsteknologi
  • Præcis registrering af meget små, meget flade eller højreflekterende komponenter
  • Meget lang rækkevidde
  • Nem indstilling af området med IO-Link
  • ce
  • ukca
  • iolink
  • cul
Produktegenskaber
Lys-type rødt lys
Kapsling rektangulær
Applikation
Funktions princip Diffus sensor
Elektriske Data
Driftspænding [V] 10...30 DC
Strømforbrug [mA] 20; ((24 V))
Kapslingsklasse III
Polaritetsbeskyttelse ja
Lys-type rødt lys
Bølgelængde [nm] 633
Udgange
Elektrisk design PNP
Udgangsfunktion Light-on / Dark-on indstilling; (Programmerbar)
Max. spændingfald på koblingsudgange DC [V] 2,5
Permanent strømbelastning på koblingsudgange DC [mA] 100
Switchfrekvens DC [Hz] 1000
Kortslutningsbeskyttelse ja
Type af kortslutningsbeskyttelse taktvis
Registreringsområde
Tasteafstand [mm] 0...180; (hvidt papir 200 x 200 mm)
Max. Lysplet diameter [mm] 18
Lysspot dimensioner refererer til ved max tasteafstand
Interface
Kommunikationsinterface IO-Link
Transmissionstype COM2 (38,4 kBaud)
IO-Link Revision 1.1
SDCI-Norm IEC 61131-9
Profil Smart Sensor: Device Identification; Device Diagnosis; Teach Channel; Switching Channel
SIO-Mode ja
Nødvendig masterport klasse A
Min. Process-cyklustid [ms] 2,5
IO-Link proces data (cykliske)
Funktion bit længde
proces værdi 8
enheds status 4
binær koblings information 1
IO-Link funktioner (acykliske) applikations specifik tag; Driftstime tæller; switch cyklus tæller
Understøttede DeviceIDs
Driftsart DeviceID
default 788
Omgivende forhold
Omgivelsestemperatur [°C] -25...60
Kapslingsklasse IP 65; IP 67
Godkendelser / Tests
EMC
EN 60947-5-2
MTTF [År] 1067
UL godkendelse
Ta -25...60 °C
Enclosure type Type 1
Strømforsyning Limited Voltage/Current
UL godkendelsesnummer E017
Fil nummer UL E174191
Mekaniske data
Vægt [g] 21,1
Kapsling rektangulær
Dimensioner [mm] 28,1 x 8,1 x 14,4
Materiale Kapsling: ABS; rustfri stål (1.4404 / 316L)
Optikmateriale
PMMA
Linse orientering Optik i siden
Display / Betjeningsenhed
Display
udgangs status 1 x LED, gul
Drift 1 x LED, grøn
Bemærkning
Emballage-enheder 1 stk.
Elektrisk tilslutning
Tilslutning Kabel: 0,3 m, PVC, sort, Ø 2,9 mm; 3 x 0,08 mm²
Tilslutning Stik: 1 x M8; kodning: A
diagrammer og grafer

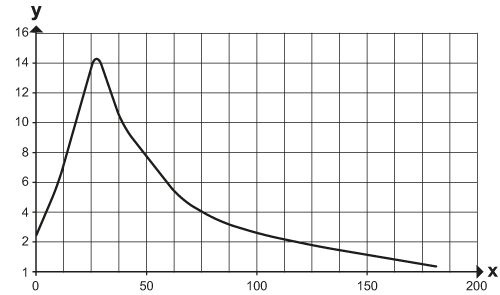

driftsreserve kurve
x: Afstand [mm]
y: Funktions reserve faktor
