O5H500

Diffus fotosensor med baggrundsafblænding

O5H-FPKG/US100

{{'OPTIONAL_INFO' | productAvailability | error}}

Kære kunde,
desværre findes dette datablad ikke på det ønskede sprog. Hvis du har flere spørgsmål, kan du kontakte os på e-mail info.dk@ifm.com.

Med de bedste hilsner
Dit ifm-team

  • Meget lang rækkevidde
  • Nøjagtig baggrunds undertrykkelse
  • Følsomhed kan justeres via trykknapper
  • Robust hus til brug i krævende industrielle miljøer
  • Kan programmeres til Lys/mørke tilstand
  • ce
  • eac
  • cul
Download
Technische Details
Produktegenskaber
Lys-type rødt lys
Kapsling rektangulær
Dimensioner [mm] 56 x 18,2 x 46,8
Applikation
Special funktion Bagggrundsafblænding
Funktions princip Diffus sensor
Elektriske Data
Driftspænding [V] 10...36 DC
Strømforbrug [mA] 25
Kapslingsklasse II
Polaritetsbeskyttelse ja
Lys-type rødt lys
Bølgelængde [nm] 624
Udgange
Elektrisk design PNP
Udgangsfunktion Light-on / Dark-on indstilling; (Programmerbar)
Max. spændingfald på koblingsudgange DC [V] 2,5
Permanent strømbelastning på koblingsudgange DC [mA] 200
Switchfrekvens DC [Hz] 1000
Kortslutningsbeskyttelse ja
Type af kortslutningsbeskyttelse taktvis
Overbelastningssikret ja
Registreringsområde
Tasteafstand [mm] 50...1800; (hvidt papir 200 x 200 mm 90 % refleksion)
Tasteafstand på hvidt emne (90% reflektion) [mm] 50...1800
Tasteafstand på gråt emne (18% reflektion) [mm] 50...900
Tasteafstand på sort emne (6% reflektion) [mm] 50...600
Justerbar rækkevidde ja
Max. Lysplet diameter [mm] 50
Lysspot dimensioner refererer til Tasteafstand
Baggrundsafblænding tilgængeligt ja
Omgivende forhold
Omgivelsestemperatur [°C] -25...60
Kapslingsklasse IP 67
Godkendelser / Tests
EMC
EN 60947-5-2
MTTF [År] 360
Mekaniske data
Vægt [g] 67
Kapsling rektangulær
Dimensioner [mm] 56 x 18,2 x 46,8
Materiale Kapsling: PA; frontramme: Rustfrit stål; operatør interface: TPU
Optikmateriale
PMMA
Linse orientering Optik i siden
Display / Betjeningsenhed
Display
udgangs status 1 x LED, gul
Teach-funktion ja
Elektronisk lås ja
Bemærkning
Bemærkning
driftsspænding "supply class 2" iht. cULus
Emballage-enheder 1 stk.
Elektrisk tilslutning
Tilslutning Stik: 1 x M12
diagrammer og grafer

a: Sensor
b: Objekt
c: Baggrund
x: afstand sensor/emne [mm]
y: min. afstand emne/baggrund [mm]

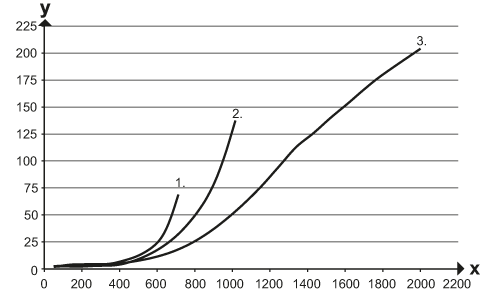

nøjagtighedskurve
x: afstand sensor/emne [mm]
y: min. afstand emne/baggrund [mm]
1 = Objekt sort (6% refleksion) , baggrund (hvid 90 % refleksion)
2 = Objekt grå (18 % reflektion) , baggrund (hvid 90 % refleksion)
3 = Objekt hvidt (90 % reflektion) , baggrund (hvid 90 % refleksion)
