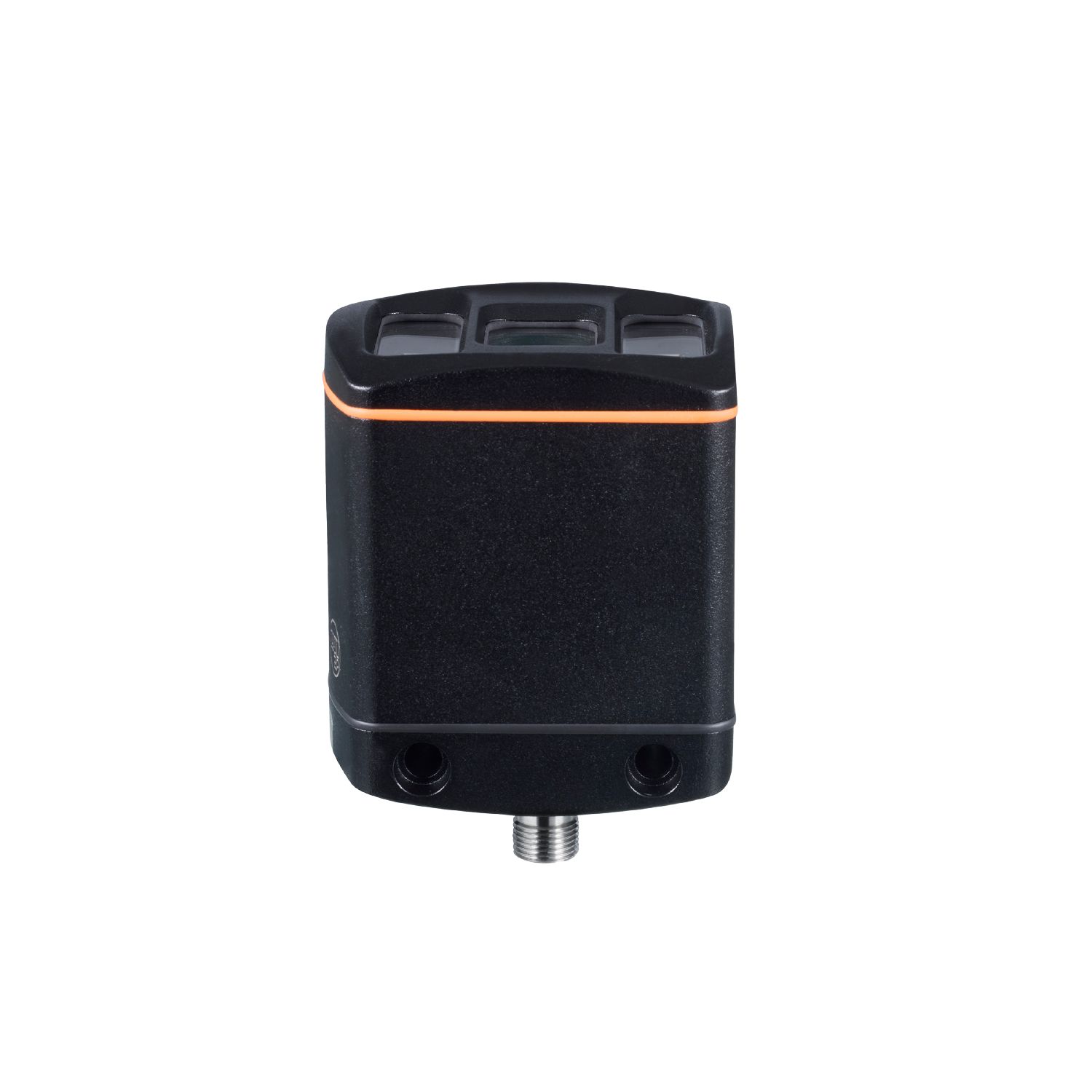

Produktegenskaber
Billede opløsning 3D [px] |
352 x 264 |
Åbningsvinkel 3D [°] |
40 x 30; (nominel værdi uden linse forvrængnings korrektion) |
Max. læsehastighed [Hz] |
25 |
Kapsling |
rektangulær |
Applikation
Applikation |
output af 3D image data |
Elektriske Data
Driftspænding [V] |
20,4...28,8 DC; (EN 61131-2) |
Strømforbrug [mA] |
< 2400; (peak strøm pulseret; typisk værdi: 420; maximum værdi: 1600) |
Optaget effekt [W] |
10; (typisk værdi) |
Kapslingsklasse |
III |
Kamera sensor |
PMD 3D ToF-Chip |
Intern belysning |
ja; (infrarødt lys: 850 nm usynlig udstråling LED) |
Indgange / Udgange
Antal inputs og outputs |
Antal digitale udgange: 2 |
Indgange
Trigger |
24 V PNP/NPN (IEC 61131-2 Typ 3) |
Udgange
Total antal udgange |
2 |
Antal digitale udgange |
2; (konfigurerbar) |
Udgangsfunktion |
24 V PNP/NPN; (EN 61131-2) |
Max strømbelastning pr. udgang [mA] |
100 |
Kortslutningsbeskyttelse |
ja |
Type af kortslutningsbeskyttelse |
taktvis |
Overbelastningssikret |
ja |
Registreringsområde
Operationel tasteafstand [mm] |
300...10000 |
Bemærk om operationel afstand |
emne størrelse: 200 x 200 mm |
reflektivitet: 18 % |
|
Billede opløsning 3D [px] |
352 x 264 |
Åbningsvinkel 3D [°] |
40 x 30; (nominel værdi uden linse forvrængnings korrektion) |
Max. læsehastighed [Hz] |
25 |
Software / Programmering
Parameter indstillingsmuligheder |
via PC med ifm Vision Assistant eller XML-RPC |
Interface
Kommunikationsinterface |
Ethernet |
Ethernet
Antal Ethernet interfaces |
1 |
Transmission standard |
10Base-T; 100Base-TX |
Transmissions hastighed |
10; 100 |
Protokol |
TCP/IP |
Fabriksindstillinger |
IP Adresse: 192.168.0.69 |
Subnet mask: 255.255.255.0 |
Gateway IP-Adresse: 192.168.0.201 |
|
Omgivende forhold
Omgivelsestemperatur [°C] |
-10...50 |
Lagringstemperatur [°C] |
-40...85 |
Kapslingsklasse |
IP 65; IP 67 |
Max. immunitet overfor udefrakommende lys [klx] |
8; (med reduceret måle- og gentagelsesnøjagtighed: < 100) |
Godkendelser / Tests
EMC |
DIN EN 61000-6-4 |
støjafgivelse / Industrielle omgivelser |
DIN EN 61000-6-2 |
støj-immunitet / Industrielle omgivelser |
|
Chokbestandig |
DIN EN 60068-2-27 |
50 g / (11 ms) ikke gentagende |
DIN EN 60068-2-27 |
40 g / (6 ms) gentagende |
|
Vibrationsbestandig |
DIN EN 60068-2-6 |
2 g / (10...150 Hz) |
DIN EN 60068-2-64 |
2,3 g RMS / (10...500 Hz) |
|
Fotobiologisk sikkerhed |
fri gruppe; (DIN EN 62471) |
Elektrisk beskyttelse |
DIN EN 61010-2-201 |
elektrisk forsyning kun via PELV kredsløb |
|
MTTF [År] |
45,02 |
Mekaniske data
Vægt [g] |
785 |
Kapsling |
rektangulær |
Dimensioner [mm] |
72 x 67,1 x 82,6 |
Materiale |
Kapsling: Trykstøbt aluminium; front linse: Gorilla Glass; Display: PA |
Display / Betjeningsenhed
Display |
Funktion |
2 x LED, grøn Ethernet Drift |
udgangs status |
2 x LED, gul OUT 1 OUT 2 |
|
Elektrisk tilslutning - Ethernet
|
Stik: 1 x M12; kodning: D |
Elektrisk tilslutning - Procestilslutning
|
Stik: 1 x M12; kodning: A |
Yderligere informationer
Billedfelt størrelse
|
uden linse forvrængnings korrektion |
|
med linse forvrængnings korrektion |
|
måleområde / afstand [m] |
Længde [m] |
bredde [m] |
Længde [m] |
bredde [m] |
0,50 |
0,27 |
0,36 |
0,26 |
0,35 |
1,00 |
0,53 |
0,73 |
0,52 |
0,69 |
2,00 |
1,07 |
1,46 |
1,04 |
1,39 |
3,00 |
1,60 |
2,19 |
1,56 |
2,08 |
4,00 |
2,13 |
2,92 |
2,08 |
2,78 |
5,00 |
2,67 |
3,65 |
2,61 |
3,47 |
