| Produktegenskaber |
| Laser beskyttelsesklasse |
2 |
| Kapsling |
rektangulær |
| Elektriske Data |
| Driftspænding [V] |
18...30 DC; ("supply class 2" iht. cULus) |
| Strømforbrug [mA] |
< 150 |
| Kapslingsklasse |
III |
| Polaritetsbeskyttelse |
ja |
| Typisk levetid [h] |
50000 |
| Måleprincip |
optisk |
| Indgange / Udgange |
| Antal inputs og outputs |
Antal digitale udgange: 2; Antal analoge udgange: 1 |
| Udgange |
| Total antal udgange |
2 |
| Elektrisk design |
PNP |
| Antal digitale udgange |
2 |
| Udgangsfunktion |
normally open / normally closed; (Programmerbar) |
| Max strømbelastning pr. udgang [mA] |
200 |
| Antal analoge udgange |
1 |
| Analog strømudgang [mA] |
4...20; (IEC 61131-2) |
| Max. belastning [Ω] |
250 |
| Analog spændingsudgang [V] |
0...10; (IEC 61131-2) |
| Min. Belastningsmodstand [Ω] |
5000 |
| Kortslutningsbeskyttelse |
ja |
| Type af kortslutningsbeskyttelse |
taktvis |
| Overbelastningssikret |
ja |
| Registreringsområde |
| Max. Lysplet bredde [mm] |
15 |
| Max. Lysplet højde [mm] |
15 |
| Lysspot dimensioner refererer til |
10 m |
| Bagggrundsafblænding [m] |
10...100 |
| Måle/indstillingsområde |
| Måleområde [m] |
0,2...10; (hvidt papir 200 x 200 mm 90 % refleksion) |
| Målefrekvens [Hz] |
1...33 |
| Interface |
| Kommunikationsinterface |
IO-Link |
| Transmissionstype |
COM2 (38,4 kBaud) |
| IO-Link Revision |
1.1 |
| SDCI-Norm |
IEC 61131-9 |
| Profil |
Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis |
| SIO-Mode |
ja |
| Nødvendig masterport klasse |
A |
| Processdata analog |
2 |
| Processdata binær |
2 |
| Min. Process-cyklustid [ms] |
6 |
| Understøttede DeviceIDs |
| Driftsart |
DeviceID |
| default (standard) |
813 |
|
| Omgivende forhold |
| Omgivelsestemperatur [°C] |
-10...60 |
| Kapslingsklasse |
IP 67 |
| Godkendelser / Tests |
| EMC |
|
| Laser beskyttelsesklasse |
2 |
| Bemærk om laserbeskyttelse |
| Bemærk: |
Laserlys |
| Effekt: |
<= 4,0 mW |
| Bølgelængde: |
650 nm |
| puls: |
1,3 ns |
| Kig ikke ind i strålen. |
|
| Undgå eksponering fra laserlys. |
|
| laser klasse: |
2 |
|
EN / IEC60825-1:2007 |
|
EN / IEC60825-1:2014 |
|
Opfylder 21 CFR 1040 undtagen for afvigelser i henhold til Laser Notice No. 50, dateret Juni 2007. |
|
| MTTF [År] |
107 |
| Mekaniske data |
| Vægt [g] |
325,5 |
| Kapsling |
rektangulær |

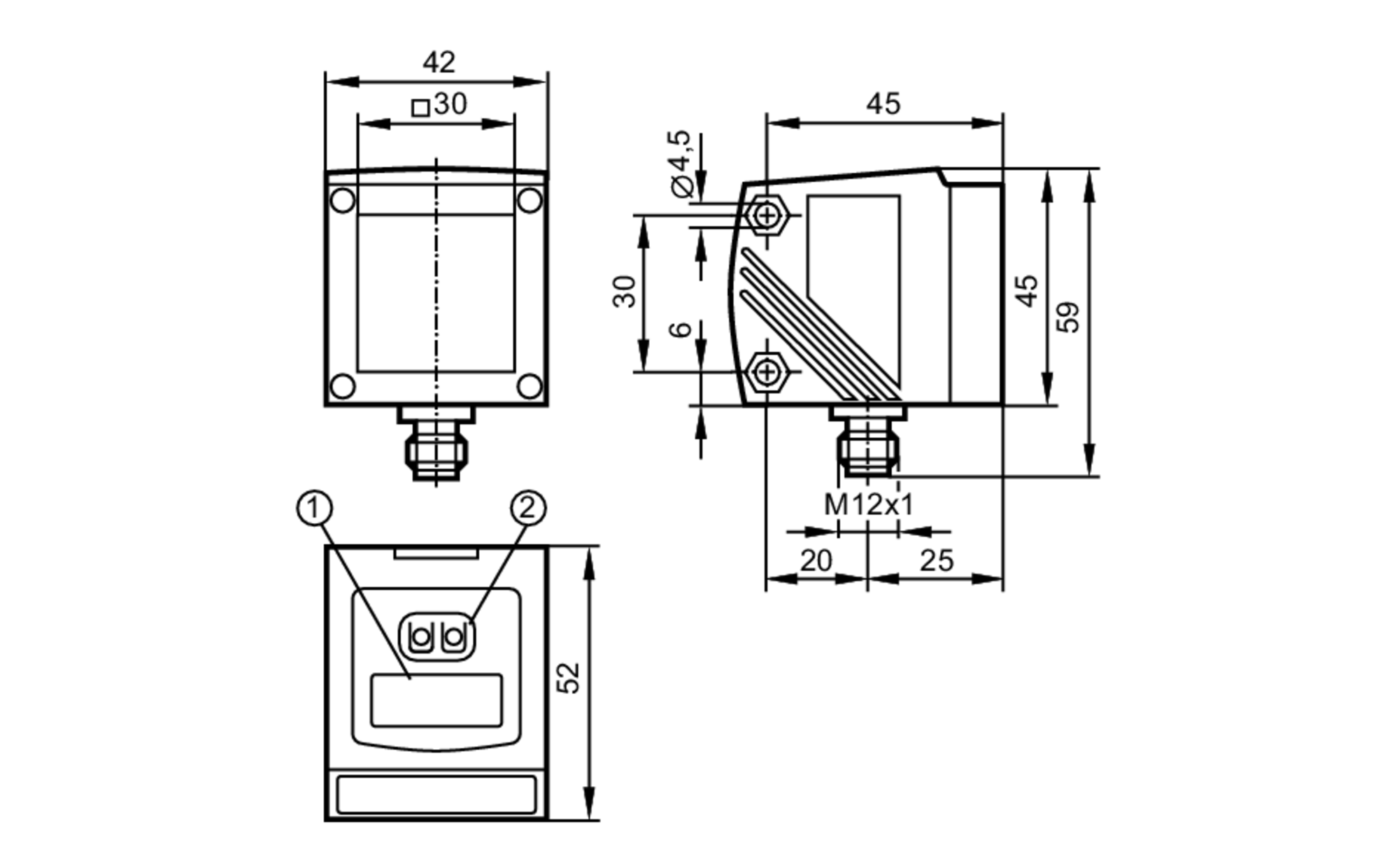

| Dimensioner [mm] |
59 x 42 x 52 |
| Materiale |
Kapsling: zinkstøbegods; front linse: glas; LED vindue: PC |
| Linse orientering |
Optik i siden |
| Display / Betjeningsenhed |
| Display |
| udgangs status |
2 x LED, gul |
| Drift |
LED, grøn |
| Afstand, programmering |
alfanumerisk display, 4-cifre |
|
| Tilbehør |
| Tilbehør (valgfri) |
|
| Bemærkning |
| Bemærkning |
| driftsspænding "supply class 2" iht. cULus |
|
| Emballage-enheder |
1 stk. |
| Elektrisk tilslutning |
| Tilslutning |
Stik: 1 x M12; kodning: A |
| Yderligere informationer |
| Parameter |
Indstillingsområde |
Fabriksindstilling |
| Uni |
cm, m, inch |
cm |
| OU1 |
Hno, Hnc, Fno, Fnc |
Hno |
| SP1 [cm] |
20,0...999,5 |
100,0 |
| rP1 [cm] |
20,0...999,5 |
80,0 |
| OU2 |
Hno, Hnc, Fno, Fnc, I, U |
I |
| SP2 [cm] |
20,0...999,5 |
200,0 |
| rP2 [cm] |
20,0...999,5 |
180,0 |
| ASP [cm] |
20,0...999,5 |
0 |
| AEP [cm] |
20,0...999,5 |
979,5 |
| dr1 [s] |
0...0,1...5 |
0 |
| dr2 [s] |
0...0,1...5 |
0 |
| FOU1 |
ON ; OFF |
OFF |
| FOU2 |
ON ; OFF |
OFF |
| dFO [s] |
0...0,1...5 |
0 |
| EMP [cm] |
20,0...999,5 |
20,0 |
| cMEd [cm] |
20,0...999,5 |
- |
| dIS |
ON ; OFF |
ON |
| mEAn [s] |
OFF ; 1...60 |
OFF |
| rATE [Hz] |
1...33 |
15 |
|
| Reproducerbarhed / nøjagtighed |
|
gentagelsesnøjagtighed af de målte værdier |
|
nøjagtighed |
|
|
hvidt (90 % reflektion) |
grå (18 % reflektion) |
hvidt (90 % reflektion) |
grå (18 % reflektion) |
| 20,0...100,0 cm |
± 0,45 cm |
± 0,6 cm |
± 1,5 cm |
± 1,6 cm |
| 100,0...200,0 cm |
± 0,5 cm |
± 0,8 cm |
± 1,5 cm |
± 1,8 cm |
| 200,0...400,0 cm |
± 1,6 cm |
± 1,9 cm |
± 2,5 cm |
± 3,0 cm |
| 400,0...600,0 cm |
± 2,4 cm |
± 3,3 cm |
± 3,5 cm |
± 4,5 cm |
| 600,0...1000,0 cm |
± 5,0 cm |
|
± 6,5 cm |
|
|
| Målefrekvens |
15Hz |
| Udefrakommende lys på emnet |
< 40 klx |
|
| Reproducerbarhed / nøjagtighed |
|
gentagelsesnøjagtighed af de målte værdier |
|
nøjagtighed |
|
|
hvidt (90 % reflektion) |
grå (18 % reflektion) |
hvidt (90 % reflektion) |
grå (18 % reflektion) |
| 20,0...200,0 cm |
± 1,4 cm |
± 1,4 cm |
± 2,4 cm |
± 2,4 cm |
| 200,0...400,0 cm |
± 2,5 cm |
± 3,0 cm |
± 3,5 cm |
± 4,0 cm |
| 400,0...600,0 cm |
± 3,1 cm |
± 4,5 cm |
± 4,1 cm |
± 5,5 cm |
| 600,0...1000,0 cm |
± 6,0 cm |
|
± 7,0 cm |
|
|
| Målefrekvens |
15Hz |
| Udefrakommende lys på emnet |
40...100 klx |
|
| Reproducerbarhed / nøjagtighed |
|
gentagelsesnøjagtighed af de målte værdier |
|
nøjagtighed |
|
|
hvidt (90 % reflektion) |
grå (18 % reflektion) |
hvidt (90 % reflektion) |
grå (18 % reflektion) |
| 20,0...100,0 cm |
± 0,4 cm |
± 0,45 cm |
± 1,4 cm |
± 1,5 cm |
| 100,0...200,0 cm |
± 0,45 cm |
± 0,6 cm |
± 1,5 cm |
± 1,6 cm |
| 200,0...400,0 cm |
± 1,35 cm |
± 1,4 cm |
± 2,3 cm |
± 2,4 cm |
| 400,0...600,0 cm |
± 1,9 cm |
± 2,1 cm |
± 2,9 cm |
± 3,1 cm |
| 600,0...1000,0 cm |
± 3,7 cm |
|
± 4,7 cm |
|
|
| Målefrekvens |
1 Hz |
| Udefrakommende lys på emnet |
< 40 klx |
|
| Reproducerbarhed / nøjagtighed |
|
gentagelsesnøjagtighed af de målte værdier |
|
nøjagtighed |
|
|
hvidt (90 % reflektion) |
grå (18 % reflektion) |
hvidt (90 % reflektion) |
grå (18 % reflektion) |
| 20,0...200,0 cm |
± 1,0 cm |
± 1,0 cm |
± 2,0 cm |
± 2,0 cm |
| 200,0...400,0 cm |
± 1,8 cm |
± 1,9 cm |
± 2,8 cm |
± 2,9 cm |
| 400,0...600,0 cm |
± 2,3 cm |
± 2,7 cm |
± 3,3 cm |
± 3,7 cm |
| 600,0...1000,0 cm |
± 3,8 cm |
|
± 4,8 cm |
|
|
| Målefrekvens |
1 Hz |
| Udefrakommende lys på emnet |
40...100 klx |
| Tasteafstand på sort emne (6% reflektion) |
<= 4000 mm |
| Værdierne gælder for |
|
| Konstante omgivelsesforhold |
23 °C / 960 hPa |
| minimum tilkoblingstid i minutter |
10 |
|
