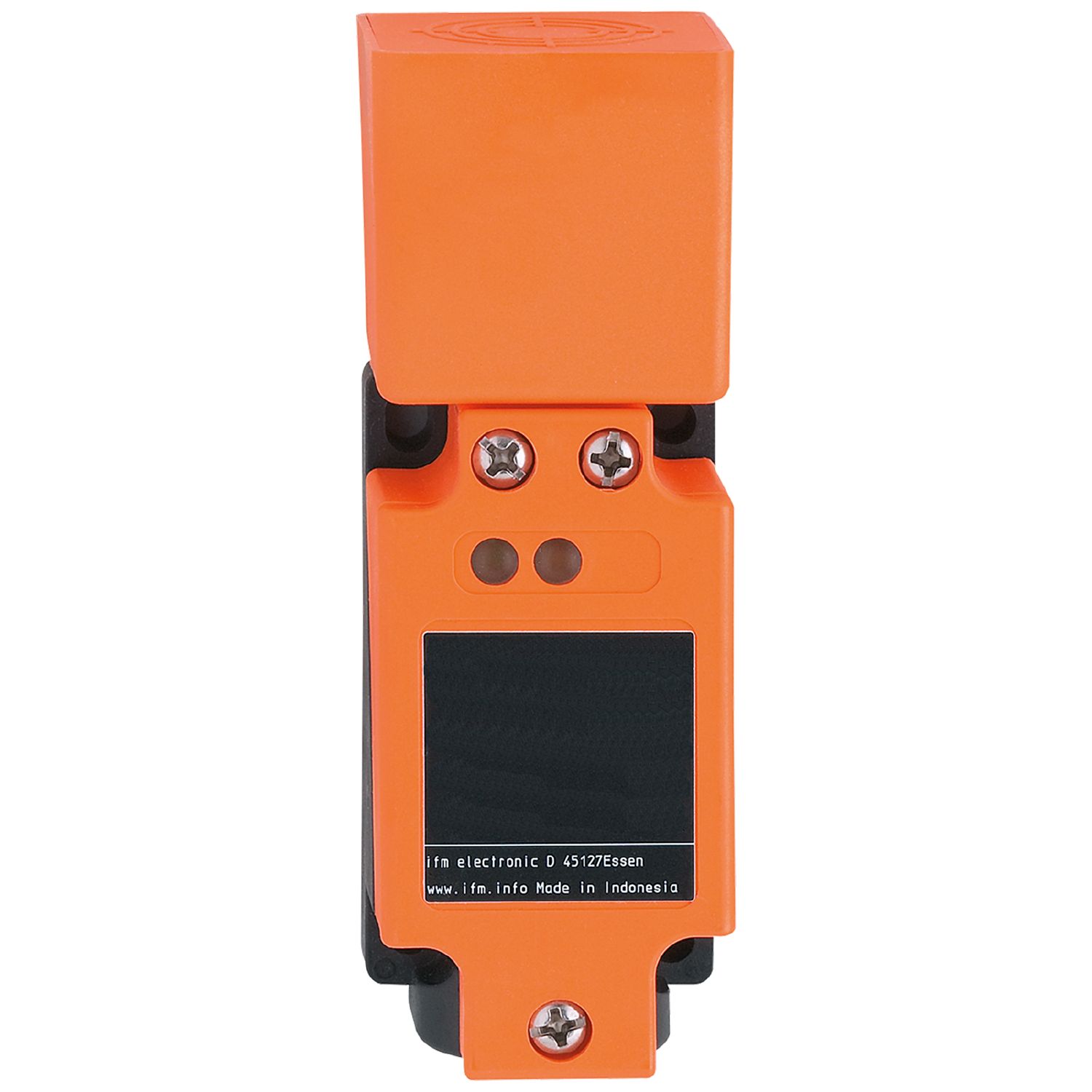

Induktiv sensor
IV5049
IVE4020BCPKG
Induktiv sensor
IV5049
IVE4020BCPKG
- Der kan vælges fem positioner for tastefladen
- Langt føleområde for få driftsafbrydelser
- Robust hus til brug i krævende industrielle miljøer
- For brug i materiale håndtering
- LED-display til kontrol af skiftestatus og drift
Artiklen kan ikke længere leveres
Alternative artikler: IV5004 Produktsammenligning: IV5049 / IV5004 Vær opmærksom på eventuelle afvigende tekniske data ved valg af alternativ artikel og tilbehør!
Produktegenskaber
| Elektrisk design | PNP |
|---|---|
| Udgangsfunktion | Antivalent |
| Tasteafstand [mm] | 20 |
| Kapsling | rektangulær |
| Dimensioner [mm] | 40 x 40 x 118 |
Elektriske Data
| Driftspænding [V] | 10...60 DC |
|---|---|
| Strømforbrug [mA] | 20; (24 V) |
| Kapslingsklasse | II |
| Polaritetsbeskyttelse | ja |
Udgange
| Elektrisk design | PNP |
|---|---|
| Udgangsfunktion | Antivalent |
| Max. spændingfald på koblingsudgange DC [V] | 3 |
| Permanent strømbelastning på koblingsudgange DC [mA] | 200 |
| Switchfrekvens DC [Hz] | 150 |
| Kortslutningsbeskyttelse | ja |
| Type af kortslutningsbeskyttelse | taktvis |
| Overbelastningssikret | ja |
Registreringsområde
| Tasteafstand [mm] | 20 |
|---|---|
| Real rækkevidde Sr [mm] | 20 ± 10 % |
| Operationel tasteafstand [mm] | 0...16,2 |
Nøjagtighed / afvigelser
| Korrektionsfaktor | Stål: 1 / Rustfrit stål: 0,7 / Messing: 0,4 / aluminium: 0,3 / kobber: 0,2 |
|---|---|
| Hysterese [% af Sr] | 1...15 |
| Tolerance, koblingspunkt [% af Sr] | -10...10 |
Omgivende forhold
| Omgivelsestemperatur [°C] | -25...70 |
|---|---|
| Kapslingsklasse | IP 67 |
Godkendelser / Tests
| EMC |
|
|---|
Mekaniske data
| Vægt [g] | 256,8 |
|---|---|
| Kapsling | rektangulær |
| Montering | Skærmet |
| Dimensioner [mm] | 40 x 40 x 118 |
| Materiale | PBT; pakning: FKM |
Display / Betjeningsenhed
| Display |
|
|---|
Bemærkning
| Bemærkning |
|
||
|---|---|---|---|
| Emballage-enheder | 1 stk. |
Elektrisk tilslutning
| Tilslutning | terminaler: ...2,5 mm²; Ledningskappe: Ø 7...13 mm; Kabelforskruning: M20 X 1,5 |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vi forbeholder os ret til tekniske ændringer uden forudgående meddelelse! — DA-DK — IV5049-00 — 06.03.2003 —
IV5049 –
IVE4020BCPKG
Elektrisk tilslutning
terminaler: ...2,5 mm²; Ledningskappe: Ø 7...13 mm; Kabelforskruning: M20 X 1,5
