Induktive sensorer med IO-Link

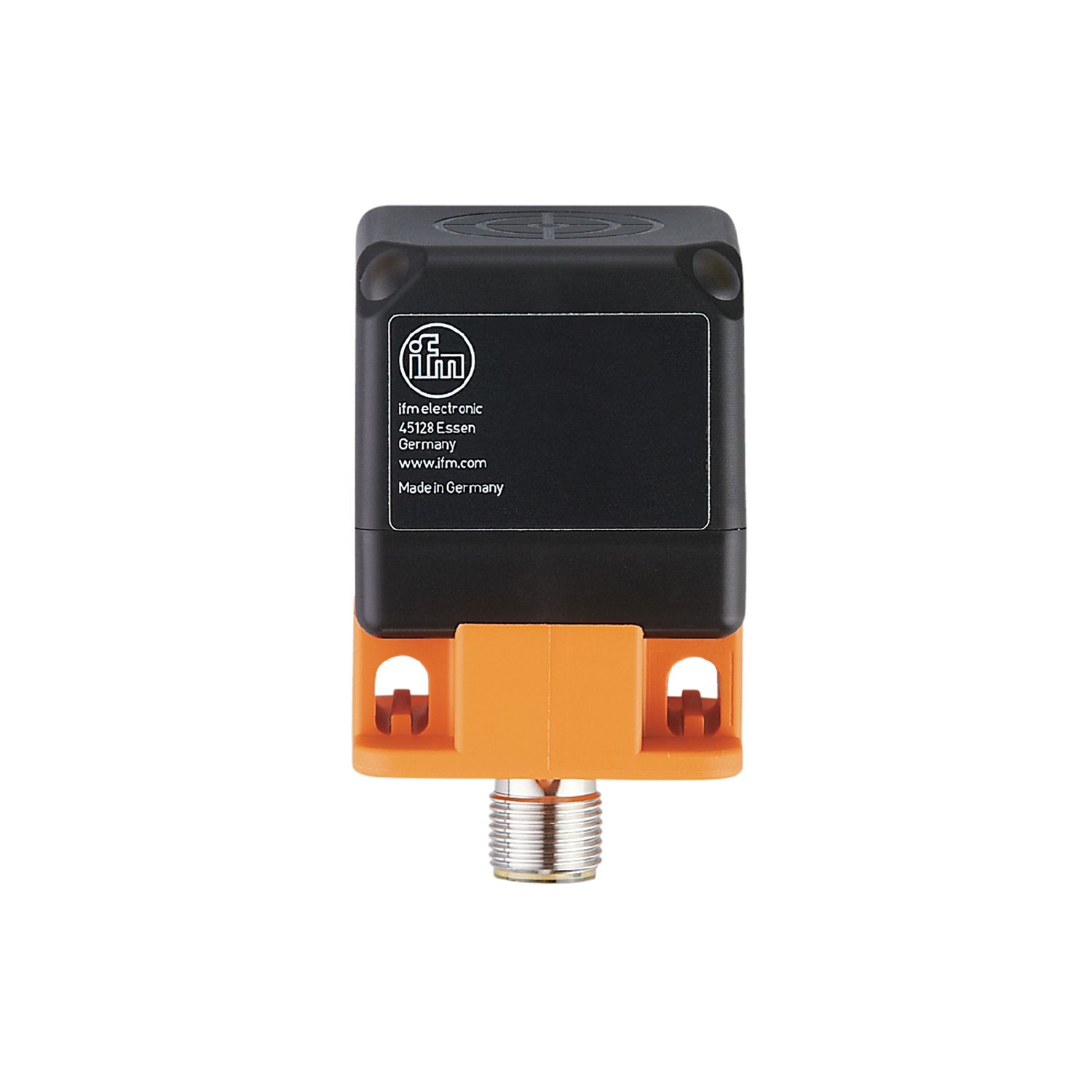

IM5173

IMC3026-FRKG/IO/US-100

Induktive sensorer med IO-Link

IM5173

IMC3026-FRKG/IO/US-100

  • Lang taste afstand til brug med conveyor
  • Der kan vælges fem positioner for tastefladen
  • LED-display til kontrol af skiftestatus og drift
  • Pålidelig transmission af afstanden som lineariseret procesværdi via IO-Link
  • Normalt lukket / normalt åben og PNP/NPN som kan justeres via IO-Link
  • ce
  • ukca
  • cul
  • iolink
Produktegenskaber
Elektrisk design PNP/NPN; (parametrerbar)
Udgangsfunktion normally open / normally closed; (valgbar)
Kommunikationsinterface IO-Link
Kapsling rektangulær
Dimensioner [mm] 40 x 40 x 54
Elektriske Data
Driftspænding [V] 10...30 DC
Strømforbrug [mA] < 20
Kapslingsklasse III
Polaritetsbeskyttelse ja
Udgange
Elektrisk design PNP/NPN; (parametrerbar)
Udgangsfunktion normally open / normally closed; (valgbar)
Max. spændingfald på koblingsudgange DC [V] 2,5
Permanent strømbelastning på koblingsudgange DC [mA] 100
Switchfrekvens DC [Hz] 100
Kortslutningsbeskyttelse ja
Overbelastningssikret ja
Registreringsområde
Switch punkt IO-Link [mm] 4,9...24,3; (parametrerbar)
Måleområde IO-Link [mm] 2,6...26
Nøjagtighed / afvigelser
Korrektionsfaktor Stål: 1 / Rustfrit stål: 0,8 / Messing: 0,4 / aluminium: 0,4 / kobber: 0,3
Hysterese [% af Sr] 3...15
Linearitetsfejl analog udgang [%] ± 2 %; (af måleområdets slutværdi)
Gentagelsesnøjagtighed analog udgang [%] ± 1 %; (af måleområdets slutværdi)
Temperaturkoefficient ± 0,2 %/K; (af måleområdets slutværdi)
Interface
Kommunikationsinterface IO-Link
Transmissionstype COM2 (38,4 kBaud)
IO-Link Revision 1.1
SDCI-Norm IEC 61131-9 CDV
Profil Smart Sensor: Device Identification; Device Diagnosis; Device Teach Channel; Binary Data Channel; Process Data Variable
SIO-Mode ja
Nødvendig masterport klasse A
Min. Process-cyklustid [ms] 3
Understøttede DeviceIDs
Driftsart DeviceID
default 791
Omgivende forhold
Omgivelsestemperatur [°C] -25...80
Kapslingsklasse IP 67
Godkendelser / Tests
EMC
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF bestrålet 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF ledningsbåret 10 V
EN 55011 Klasse B
MTTF [År] 629
Embedded software inkluderet ja
UL godkendelse
Ta -25...70 °C
Enclosure type Type 1
Strømforsyning Limited Voltage/Current
UL godkendelsesnummer A009
Fil nummer UL E174191
Mekaniske data
Vægt [g] 151,5
Kapsling rektangulær
Aktiv flade 5 positioner kan vælges
Montering Uskærmet
Dimensioner [mm] 40 x 40 x 54
Materiale PA
Display / Betjeningsenhed
Display
Drift LED, grøn
SIO-Mode
udgangstrin strømforsynet LED, gul lyser
IO-Link mode
mål indenfor måleområde LED, gul lyser
Bemærkning
Emballage-enheder 1 stk.
Elektrisk tilslutning - Hanstik
Tilslutning Stik: 1 x M12; kodning: A; Støbt hus: Messing, belagt med hvid bronze
