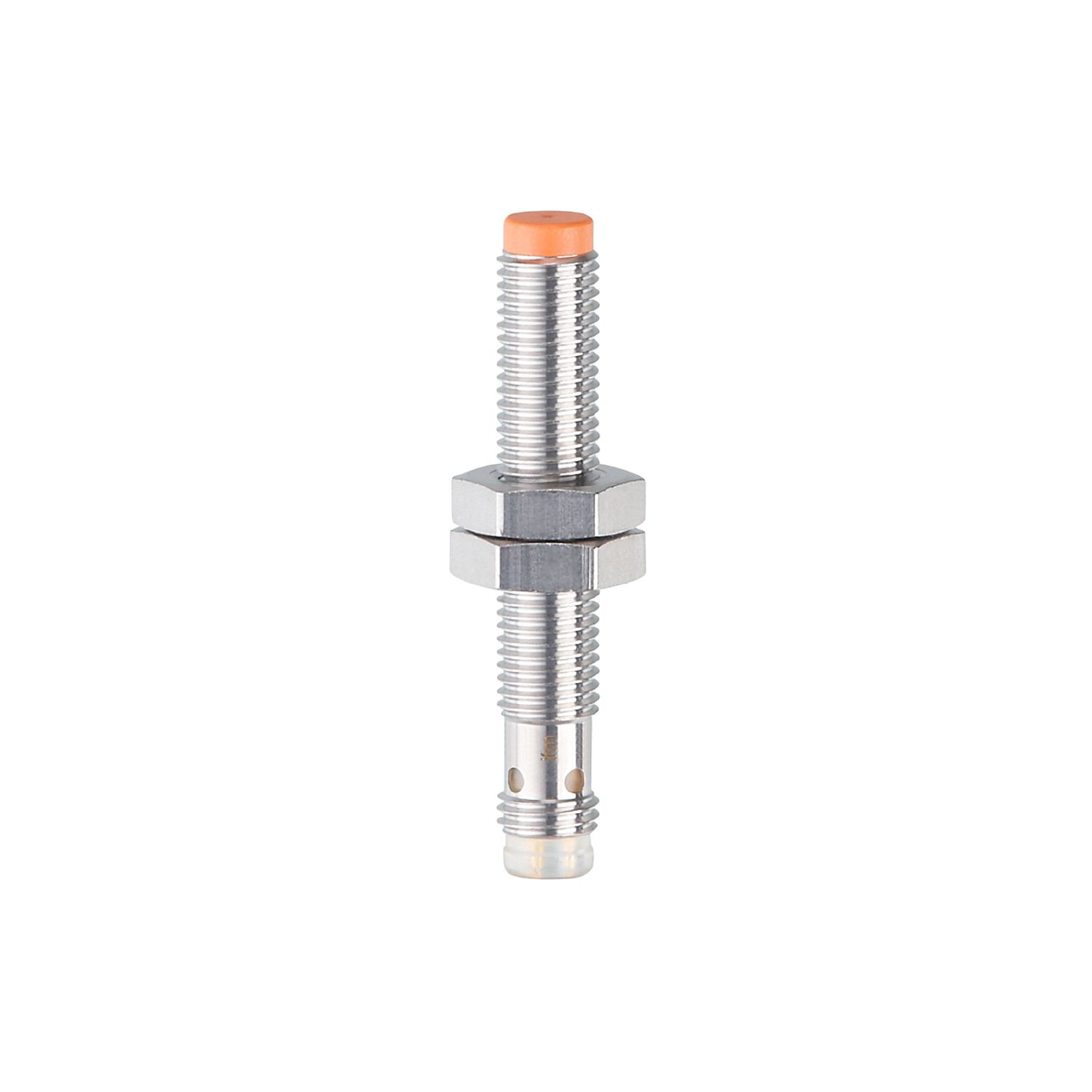

Induktiv sensor
IE5292
IEB32,5-BPKG/V4A/AS
Induktiv sensor
IE5292
IEB32,5-BPKG/V4A/AS
- Særligt pladsbesparende design
- Brug den hvor pladsen er trang
- Robust metalhus til brug i krævende industrielle miljøer
- Med pladsbesparende M8-stik
- Meget høj skiftefrekvens
Produktegenskaber
| Elektrisk design | PNP |
|---|---|
| Udgangsfunktion | normally open |
| Tasteafstand [mm] | 2,5 |
| Kapsling | gevindtype |
| Dimensioner [mm] | M8 x 1 / L = 50 |
Applikation
| Special funktion | Forøget rækkevidde |
|---|
Elektriske Data
| Driftspænding [V] | 10...30 DC |
|---|---|
| Strømforbrug [mA] | < 10 |
| Kapslingsklasse | III |
| Polaritetsbeskyttelse | ja |
Udgange
| Elektrisk design | PNP |
|---|---|
| Udgangsfunktion | normally open |
| Max. spændingfald på koblingsudgange DC [V] | 2,5 |
| Permanent strømbelastning på koblingsudgange DC [mA] | 200 |
| Switchfrekvens DC [Hz] | 1200 |
| Kortslutningsbeskyttelse | ja |
| Overbelastningssikret | ja |
Registreringsområde
| Tasteafstand [mm] | 2,5 |
|---|---|
| Real rækkevidde Sr [mm] | 2,5 ± 10 % |
| Operationel tasteafstand [mm] | 0...2,03 |
| Forøget rækkevidde | ja |
Nøjagtighed / afvigelser
| Korrektionsfaktor | Stål: 1 / Rustfrit stål: 0,7 / Messing: 0,5 / aluminium: 0,4 / kobber: 0,3 |
|---|---|
| Hysterese [% af Sr] | 1...20 |
| Tolerance, koblingspunkt [% af Sr] | -10...10 |
Omgivende forhold
| Omgivelsestemperatur [°C] | 0...80 |
|---|---|
| Kapslingsklasse | IP 65; IP 67; (med ifm stik forskriftsmæssigt fastskruet) |
Godkendelser / Tests
| EMC |
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| MTTF [År] | 1376 | ||||||||||
| Embedded software inkluderet | ja | ||||||||||
| UL godkendelse |
|
Mekaniske data
| Vægt [g] | 18 |
|---|---|
| Kapsling | gevindtype |
| Montering | Uskærmet |
| Dimensioner [mm] | M8 x 1 / L = 50 |
| Gevind betegnelse | M8 x 1 |
| Materiale | rustfri stål (1.4404 / 316L); dæksel: LCP; LED vindue: PPSU; fast indstøbning: olie resistent; låsemøtrikker: rustfri stål (1.4401 / 316) |
| Tilspændingsmoment [Nm] | A = 5 mm: 2 Nm; B = 5 Nm |
Display / Betjeningsenhed
| Display |
|
|---|
Tilbehør
| Leverings omfang |
|
|---|
Bemærkning
| Emballage-enheder | 1 stk. |
|---|
Elektrisk tilslutning - Hanstik
| Tilslutning | Stik: 1 x M8; kodning: A |
|---|
diagrammer og grafer
|
montering
|
|
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vi forbeholder os ret til tekniske ændringer uden forudgående meddelelse! — DA-DK — IE5292-02 — 13.04.2023 —
IE5292 –
IEB32,5-BPKG/V4A/AS
Elektrisk tilslutning - Hanstik
Stik: 1 x M8; kodning: A
