IE5287

Induktiv sensor

IEB3002BBPKG/AS

{{'OPTIONAL_INFO' | productAvailability | error}}

Kære kunde,
desværre findes dette datablad ikke på det ønskede sprog. Hvis du har flere spørgsmål, kan du kontakte os på e-mail info.dk@ifm.com.

Med de bedste hilsner
Dit ifm-team

  • Brug den hvor pladsen er trang
  • Med pladsbesparende M8-stik
  • Robust metalhus til brug i krævende industrielle miljøer
  • Meget høj skiftefrekvens
  • Tydelig visning af status
  • ce
  • eac
  • cul
Download
Technische Details
Produktegenskaber
Elektrisk design PNP
Udgangsfunktion normally open
Tasteafstand [mm] 2
Kapsling gevindtype
Dimensioner [mm] M8 x 1 / L = 50
Applikation
Special funktion Forøget rækkevidde
Elektriske Data
Driftspænding [V] 10...36 DC; (til PELV)
Strømforbrug [mA] 15; (24 V)
Kapslingsklasse III
Polaritetsbeskyttelse ja
Udgange
Elektrisk design PNP
Udgangsfunktion normally open
Max. spændingfald på koblingsudgange DC [V] 2,5
Permanent strømbelastning på koblingsudgange DC [mA] 200
Switchfrekvens DC [Hz] 1300
Kortslutningsbeskyttelse ja
Type af kortslutningsbeskyttelse taktvis
Overbelastningssikret ja
Registreringsområde
Tasteafstand [mm] 2
Operationel tasteafstand [mm] 0...1,6
Forøget rækkevidde ja
Nøjagtighed / afvigelser
Korrektionsfaktor Stål: 1 / Rustfrit stål: 0,7 / Messing: 0,5 / aluminium: 0,4 / kobber: 0,3
Hysterese [% af Sr] 1...20
Omgivende forhold
Omgivelsestemperatur [°C] -25...70
Kapslingsklasse IP 65; IP 67; (med ifm stik forskriftsmæssigt fastskruet)
Godkendelser / Tests
EMC
EN 55011 Klasse B
EN 60947-5-2
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF bestrålet 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-5 Surge 0,5 kV line to line, Ri: 2 Ohm
EN 61000-4-6 HF ledningsbåret 10 V
MTTF [År] 2359
UL godkendelse
Ta -25...70 °C
Enclosure type Type 1
Strømforsyning Class 2
Fil nummer UL E174191
Mekaniske data
Vægt [g] 18,5
Kapsling gevindtype
Montering Skærmet
Dimensioner [mm] M8 x 1 / L = 50
Gevind betegnelse M8 x 1
Materiale Messing special-coated; dæksel: LCP orange; låsemøtrikker: Messing

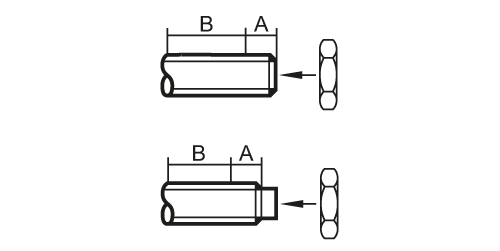

Tilspændingsmoment [Nm] A = 5 mm: ≤ 1 Nm; B: ≤ 2 Nm
Display / Betjeningsenhed
Display
udgangs status 4 x 90° LED, gul
Tilbehør
Tilbehør (medfølger)
låsemøtrikker: 2
Bemærkning
Emballage-enheder 1 stk.
Elektrisk tilslutning - Hanstik
Tilslutning Stik: 1 x M8
diagrammer og grafer
montering
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vi forbeholder os ret til tekniske ændringer uden forudgående meddelelse! — DA-DK — IE5287-01 — 16.01.2013 —
