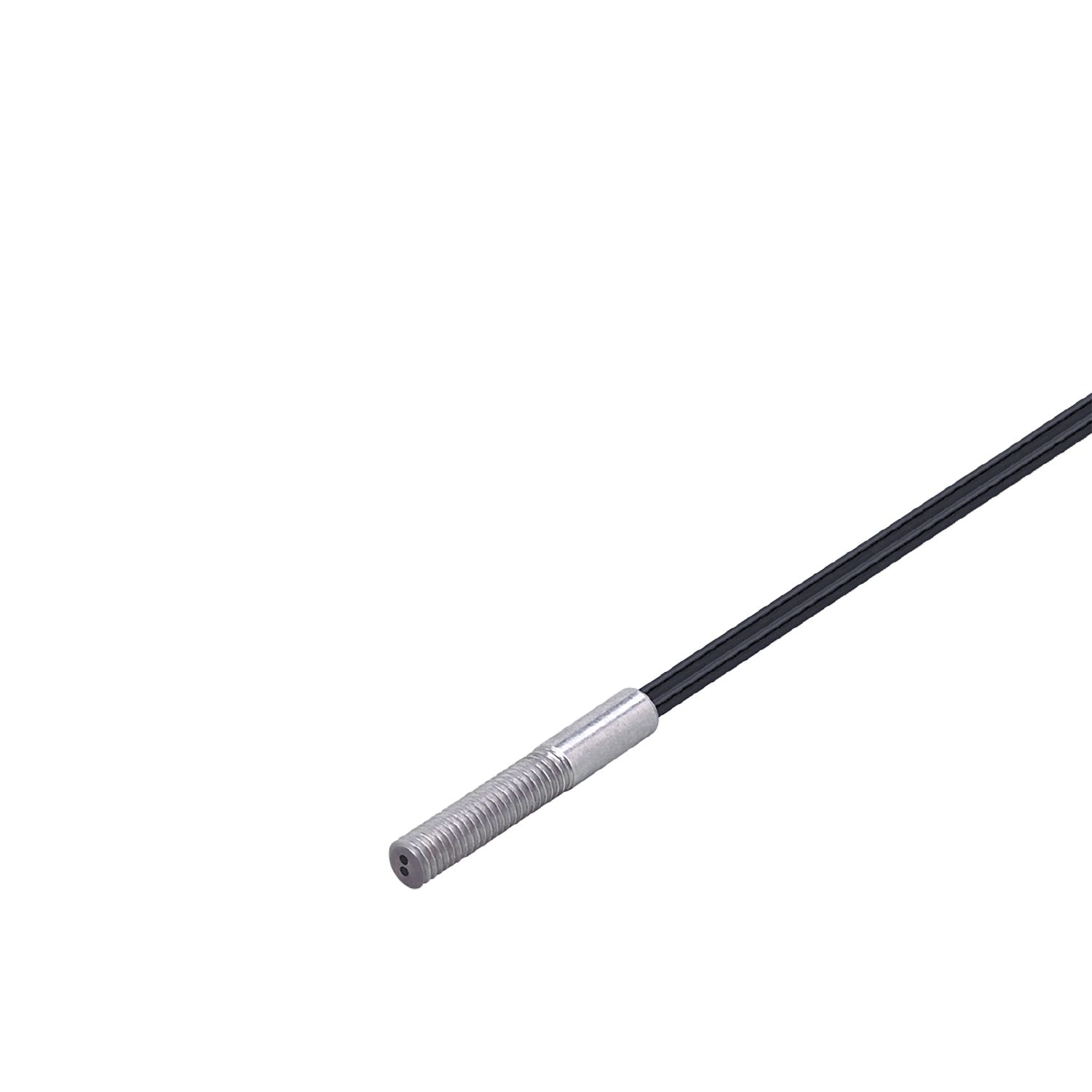

Fibre diffus aftastning
E21107
FT-11-EPA-M3/F217X0,06/2M
Fibre diffus aftastning
E21107
FT-11-EPA-M3/F217X0,06/2M
- Til installation på steder, som er svært tilgængelige
- Drift som diffus refleksionssensor
- Til brug på kort afstand
- Kan skæres til i størrelse
- Højfleksibel version til ekstremt små bøjningsradiusser
Applikation
| Funktions princip | Diffus sensor |
|---|---|
| Applikation | Lille bøjningsradius |
Registreringsområde
| Rækkevidde af fiberoptiske forstærkere | OB50; OBF; OO50 |
|---|
| Rækkevidde af fiber [mm] | 10 |
|---|
| Rækkevidde af fiber [mm] | 10 |
|---|
| Rækkevidde af fiber [mm] | 30 |
|---|
Omgivende forhold
| Omgivelsestemperatur [°C] | -40...60 |
|---|
Mekaniske data
| Vægt [g] | 32,5 |
|---|---|
| Varianter af fiberoptik hoved | lige |
| Fiberoptik hoved gevind | M3 |
| Sensorhoved længde [mm] | 20 |
| Samlet længde [mm] | 2000 |
| Min. bøjningsradius [mm] | 3 |
| Fiberretning |
|
| Kernediameter [mm] | 0,5 |
| Fiberdiameter [mm] | 2x 217 x 0,06 |
| Ydre diameter [mm] | 1 |
| Fiber materiale | PMMA |
| Fiberoptik materiale | aluminium |
| Fiberkappe materiale | PE |
Tilbehør
| Leverings omfang |
|
||||
|---|---|---|---|---|---|
| Tilbehør (valgfri) |
|
Bemærkning
| Emballage-enheder | 1 stk. |
|---|
