Kompakt evalueringsenhed til hastighedsovervågning

DI6004

DGA4012-WRKG/IO/US

Kompakt evalueringsenhed til hastighedsovervågning DI6004
Kompakt evalueringsenhed til hastighedsovervågning DI6004
Kompakt evalueringsenhed til hastighedsovervågning DI6004
Kompakt evalueringsenhed til hastighedsovervågning DI6004
Kompakt evalueringsenhed til hastighedsovervågning DI6004
Kompakt evalueringsenhed til hastighedsovervågning DI6004

Kompakt evalueringsenhed til hastighedsovervågning

DI6004

DGA4012-WRKG/IO/US

  • Pålidelig berøringsfri overvågning af rotation for underhastighed
  • 2 i 1: hastighedssensor og evaluering i et kompakt hus
  • Nem indstilling af switch punkt via teach knap eller IO-Link
  • Med IO-Link til transmission af signaler og diagnose
  • Reduceret installationskompleksitet
Pdf-datablad
  • ce
  • ukca
  • cul
  • iolink
Produktegenskaber
Elektrisk design PNP/NPN; (parametrerbar)
Udgangsfunktion normally open / normally closed; (parametrerbar)
Tasteafstand [mm] 12
Kommunikationsinterface IO-Link
Kapsling gevindtype

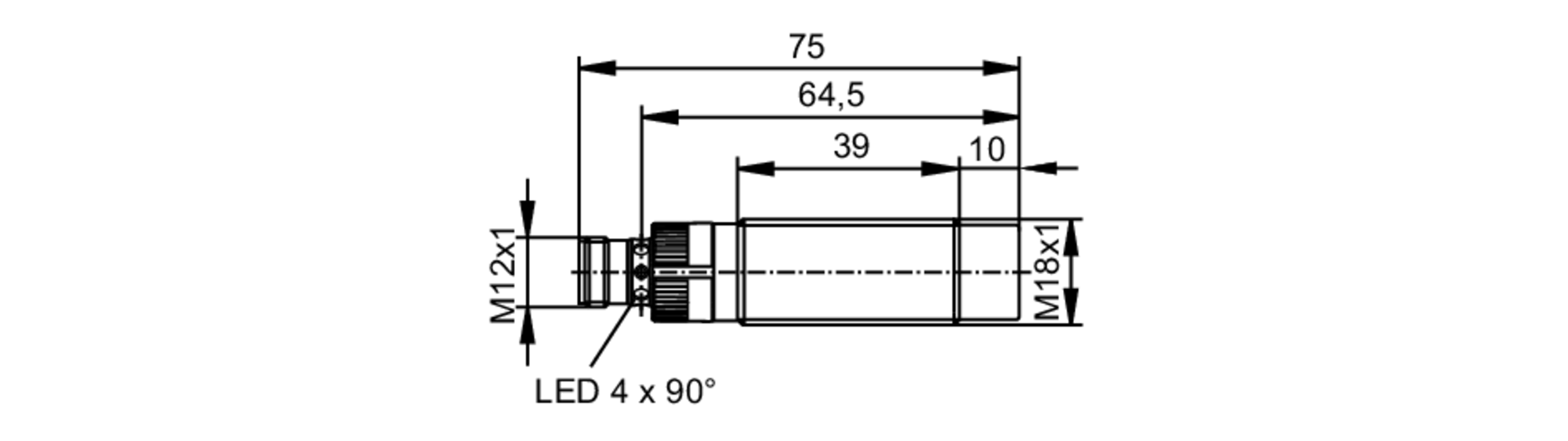

Dimensioner [mm] M18 x 1 / L = 75
Applikation
Special funktion guldbelagte kontakter
Applikation evaluering af rotationer og lineære bevægelser mht. underhastighed; blokering
Elektriske Data
Driftspænding [V] 10...30 DC
Strømforbrug [mA] < 15
Kapslingsklasse II
Polaritetsbeskyttelse ja
Udgange
Elektrisk design PNP/NPN; (parametrerbar)
Udgangsfunktion normally open / normally closed; (parametrerbar)
Max. spændingfald på koblingsudgange DC [V] 2,5
Fabriksindstilling
Elektrisk design: PNP
Udgangsfunktion: normally open
Koblingspunkt: 100 Imp/min
Udgang OUT2: Pulsudgang
Kortslutningsbeskyttelse ja
Overbelastningssikret ja
Switch udgang (OUT1)
Udgangssignal switch signal
Permanent strømbelastning på koblingsudgange DC [mA] 250
Pulsudgang / Switch udgang (OUT2)
Udgangssignal puls signal; switch signal; (parametrerbar)
Permanent strømbelastning på koblingsudgange DC [mA] 100
Switchfrekvens DC [Hz] < 500
Pulsudgang ekstern evaluering af pulserne
Registreringsområde
Tasteafstand [mm] 12
Måle/indstillingsområde
Måleområde [Imp/min] 1...32000
Indstillingsområde [Imp/min] 3...24000
Nøjagtighed / afvigelser
Korrektionsfaktor Rustfrit stål: 0,7 / Messing: 0,5 / aluminium: 0,5 / kobber: 0,4
Hysterese [% af Sr] 10
Hysterese [% af Sp] 10...30
Gentagelsesnøjagtighed IO-Link [%] 1; (af måleområdets slutværdi)
Temperaturafdrift ± 10 %; (af måleområdets slutværdi)
Reaktionstid
Opstartsforsinkelse [s] 0...15; (I trin på: 1 s; default (standard): 10 s)
Max. dæmpningsfrekvens [Imp/min] 60000
IO-Link
Opstartsforsinkelse [s] 0...30; (I trin på: 100 ms; default (standard): 10 s)
Interface
Kommunikationsinterface IO-Link
Transmissionstype COM2 (38,4 kBaud)
IO-Link Revision 1.1
SDCI-Norm IEC 61131-9
Profil Smart Sensor: Measuring and Switching Sensor, high resolution, 1 channel, Identification and Diagnosis, Locator, ProductURI
SIO-Mode ja
Nødvendig masterport klasse A
Min. Process-cyklustid [ms] 3,7
IO-Link proces data (cykliske)
Funktion bit længde
proces værdi 32
enheds status 4
binær koblings information 2
IO-Link funktioner (acykliske) switch-on cyklus tæller; Driftstime tæller; intern temperatur; applikations specifik tag
Understøttede DeviceIDs
Driftsart DeviceID
default (standard) 1444 (5A4hex)
Henvisning
For yderligere information venligst se IODD PDF filen under "Downloads"
Omgivende forhold
Omgivelsestemperatur [°C] -25...85
Kapslingsklasse IP 65; IP 66; IP 67; IP 68; IP 69K
Godkendelser / Tests
EMC
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF bestrålet 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF ledningsbåret 10 V
EN55011 Klasse B
Vibrationsbestandig
EN 60068-2-6 Fc 20 g (10...3000 Hz)
50 sweep cyklusser pr minut; 1 oktav pr. minut i 3 akser
Chokbestandig
EN 60068-2-27 Ea 100 g 11 ms halv-sinus; 3 shocks hver i hver retning af de tre koordinatakser
Kontinuerlig shock-bestandighed
EN 60068-2-27 40 g 6 ms; 4000 shocks hver i hver retning (X-Y-Z retning)
Hurtige temperatur ændringer
EN 60068-2-14 Na TA = -25°C; TB = 80°C; t1 = 30 min; t2 = <10 s 50 cyklusser
Salt spray test
EN 60068-2-52 Kb Sværhedsgrad 5 (4 testcyklus)
MTTF [År] 467
UL godkendelse
Ta -25...70 °C
Enclosure type Type 1
Strømforsyning Limited Voltage/Current
UL godkendelsesnummer A041
Fil nummer UL E174191
Mekaniske data
Vægt [g] 52,7
Kapsling gevindtype
Montering Uskærmet
Dimensioner [mm] M18 x 1 / L = 75
Gevind betegnelse M18 x 1
Materiale Kapsling: rustfri stål (1.4404 / 316L); aktiv flade: PBT; LED vindue: PEI; låsemøtrikker: rustfri stål (1.4404 / 316L)
Tilspændingsmoment [Nm] 35
Display / Betjeningsenhed
Display
Drift 4 x LED, grøn
Switch udgang 4x LED, gul
Fejlmelding 4x LED, rød
Tilbehør
Leverings omfang
låsemøtrikker: 2
Bemærkning
Emballage-enheder 1 stk.
Elektrisk tilslutning
Tilslutning Stik: 1 x M12; kodning: A; Kontakter: guldbelagt
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vi forbeholder os ret til tekniske ændringer uden forudgående meddelelse! — DA-DK — DI6004-00 — 21.02.2023 —
