IO-Link input modul
AL2341
IO-Link Module 10x2 DI M12 IP67
IO-Link input modul
AL2341
IO-Link Module 10x2 DI M12 IP67
- For en effektiv tilslutning af binære sensorer til IO-Link
- Udvidelse af IO-Link master moduler med op til 20 digitale udgange
- Præ-bearbejdning af input signaler med forskellige digitale input filtre
- Robust design til brug i krævende industrielle miljøer
{{ifmVariantName}}
| Elektriske Data | |||||||
|---|---|---|---|---|---|---|---|
| Driftspænding [V] | 18...30 DC | ||||||
| Strømforbrug [mA] | 100...1100; (US) | ||||||
| Kapslingsklasse | III | ||||||
| Sensorforsyning US | |||||||
| Strømbelastning pr port [A] | 0,1 | ||||||
| Indgange / Udgange | |||||||
| Antal inputs og outputs | Antal digitale indgange: 20 | ||||||
| Indgange | |||||||
| Antal digitale indgange | 20; (10 x 2 PNP type 2 according to IEC 61131-2) | ||||||
| Sensorforsyning til indgangene | IO-Link | ||||||
| Strømforsyning [V] | 16...30 | ||||||
| Interface | |||||||
| Kommunikationsinterface | IO-Link | ||||||
| SDCI-Norm | IEC 61131-9 | ||||||
| Transmissionstype | COM2 (38,4 kBaud) | ||||||
| IO-Link Revision | 1.1 | ||||||
| SIO-Mode | nej | ||||||
| Nødvendig masterport klasse | A | ||||||
| Min. Process-cyklustid [ms] | 4,3 | ||||||
| Understøttede DeviceIDs |
|
||||||
| Omgivende forhold | |||||||
| Omgivelsestemperatur [°C] | -25...60 | ||||||
| Lagringstemperatur [°C] | -25...70 | ||||||
| Maks. tilladt relativ luftfugtighed [%] | 90 | ||||||
| Max højde over havet [m] | 2000 | ||||||
| Kapslingsklasse | IP 65; IP 67 | ||||||
| Beskyttelsesklasse (NEMA 250) | 6P | ||||||
| Kemiske medier |
|
||||||
| Godkendelser / Tests | |||||||
| EMC |
|
||||||
| Chokbestandig |
|
||||||
| Vibrationsbestandig |
|
||||||
| MTTF [År] | 140 | ||||||

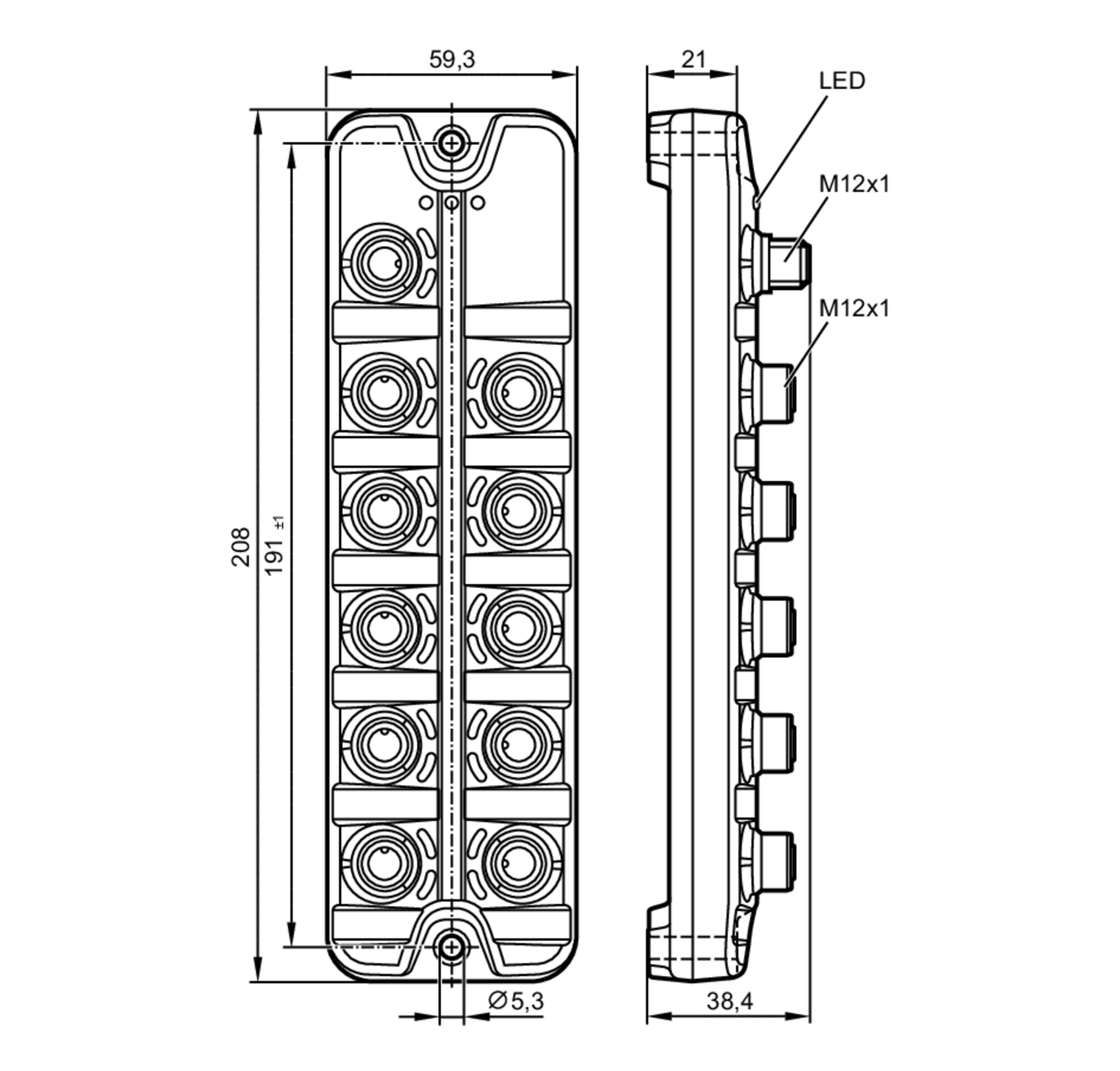

| Mekaniske data | |||||||
| Vægt [g] | 392,5 | ||||||
| Materiale | Kapsling: PA orange; Hunstik: Messing forniklet | ||||||
| Display / Betjeningsenhed | |||||||
| Display |
|
||||||
| Tilbehør | |||||||
| Tilbehør (valgfri) |
|
||||||
| Bemærkning | |||||||
| Emballage-enheder | 1 stk. | ||||||
| Elektrisk tilslutning - IO-Link | |||||||
| X1 | Stik: 1 x M12; kodning: A | ||||||
| Elektrisk tilslutning - Indgange | |||||||
| X1.0...X1.9 | Stik: 10 x M12; kodning: A | ||||||
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vi forbeholder os ret til tekniske ændringer uden forudgående meddelelse! — DA-DK — AL2341-01 — 14.11.2019 —
|
|||||||
AL2341 –
IO-Link Module 10x2 DI M12 IP67
Elektrisk tilslutning - IO-Link
X1
- 1
- + 24 V DC (US)
- 2
- ikke anvendt
- 3
- GND (US)
- 4
- IO-Link
Stik: 1 x M12; kodning: A
Elektrisk tilslutning - Indgange
X1.0...X1.9
- 1
- Forsyningsspænding sensor + 24 V DC (US)
- 2
- digital indgang DI2
- 3
- Forsyningsspænding sensor GND (US)
- 4
- digital indgang DI1
- 5
- ikke anvendt
Stik: 10 x M12; kodning: A
