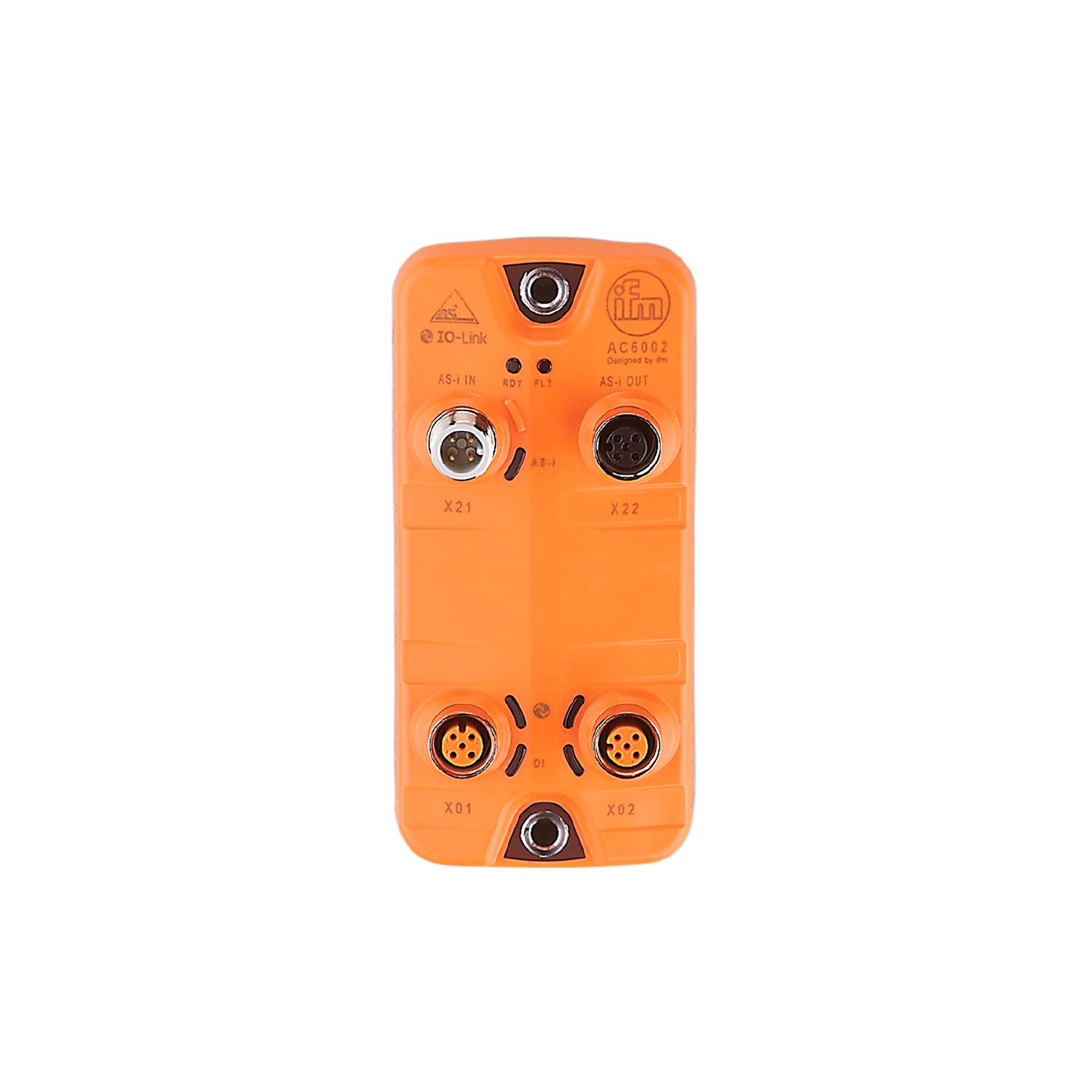

IO-Link master med AS-i interface

AC6002

IO-Link Master AS-i 2P IP67

IO-Link master med AS-i interface

AC6002

IO-Link Master AS-i 2P IP67

  • Pålidelig transmission af maskindata, procesparametre og fejlfindingsdata til maskinstyring
  • Simpel udskiftning af enheder takket være integreret parameter hukommelse
  • Robust hus til brug i krævende industrielle miljøer
  • master og sensor alene forsynes via det gule AS-i kabel
  • for tilslutning af op til to IO-Link enheder
  • ce
  • ukca
  • iolink
Applikation
Applikation Felt installation
Serie-forbindelse funktion Strømforsyning; fieldbus interface
Elektriske Data
Driftspænding [V] 26...31,6 DC; (AS-i)
Max. strømforbrug fra AS-i [mA] 350
Kapslingsklasse III
Max strømbelastning total [A] 0,3; (port 1+2: 0,3 (AS-i))
Indgange / Udgange
Total antal indgange og udgange 4; (konfigurerbar)
Antal inputs og outputs Antal digitale indgange: 4; Antal digitale udgange: 2
Indgange
Antal digitale indgange 4; (IO-Link Port Class A: 2 x 2)
Sensorforsyning til indgangene AS-i
Koblingsniveau høj signal [V] 11...30
Koblingsniveau lav signal [V] 0...5
Digitale indgange er kortslutningsbeskyttede ja
Udgange
Antal digitale udgange 2; (IO-Link Port Class A: 2 x 1)
Max. Strøm belastning total [A] 0,3
Kortslutningssikret ja
Aktuator forsyning udgange AS-i
Interface
Kommunikationsinterface IO-Link; AS-i
IO-Link Master
Transmissionstype COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud)
IO-Link Revision 1.1
Antal porte type A 2
Omgivende forhold
Omgivelsestemperatur [°C] -25...60
Lagringstemperatur [°C] -25...85
Maks. tilladt relativ luftfugtighed [%] 90
Kapslingsklasse IP 65; IP 66; IP 67
Beskyttelsesklasse (NEMA 250) 6P
Forureningsgrad 2
Kemiske medier
ISO 16750-5 AA, BA, BD, HLP, CC, DB, DC, DD, CA
NEMA 250 5.13.1 AA
Godkendelser / Tests
EMC
EN 61000-6-2
EN 61000-6-4
Chokbestandig
DIN EN 60068-2-27
Vibrationsbestandig
DIN EN 60068-2-64 2009-04
DIN EN 60068-2-6 2008-10
MTTF [År] 194
AS-i parametre
AS-i version 2.11; 3.0
Udvidet adressering nej
AS-i profil
grundlæggende slave (CTT1 indgang) S-7.4.E
ekstra slave (CTT1 indgang) S-7.3.E
ekstra slave (CTT1 udgang) S-7.3.2
Antal AS-i devices 1...5
Mekaniske data
Vægt [g] 235,7
Materiale Kapsling: PA orange; Hunstik: Messing forniklet
Elektrisk tilslutning
Modul tilslutning M12
Bemærkning
Bemærkning
Yderligere oplysninger findes i driftsmanualen.
Emballage-enheder 1 stk.
Elektrisk tilslutning - Procestilslutning
IO-Link Port Class A X01...X02 Stik: 2 x M12; kodning: A
Elektrisk tilslutning - Strømforsyning IN
X21 Stik: 1 x M12; kodning: A
Elektrisk tilslutning - Strømforsyning OUT
X22 Stik: 1 x M12; kodning: A
