AC2520

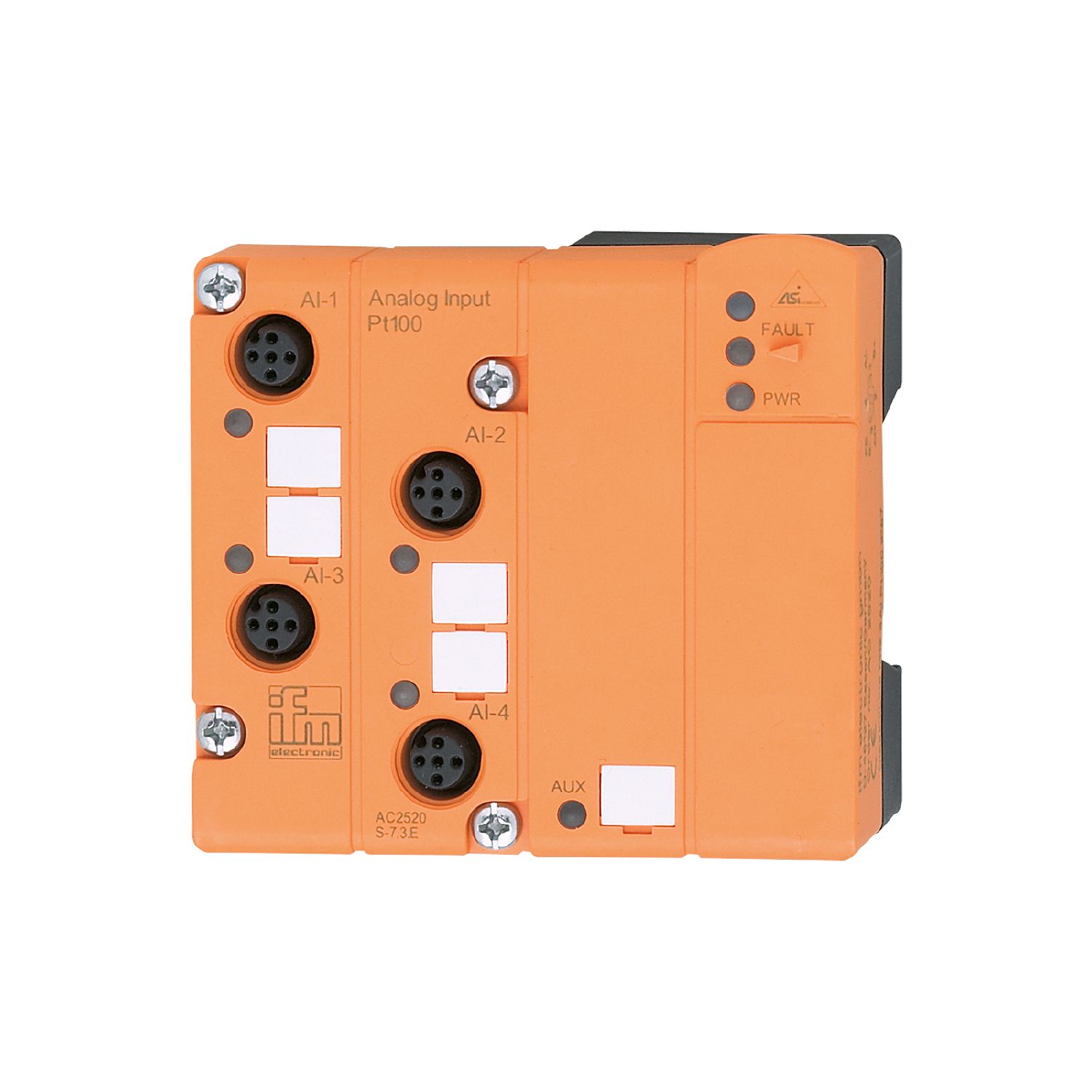

AS-Interface ClassicLine modul

Name: AC2520
Brand: ifm
SKU: AC2520
Price: 3078.00 DKK

AC2520

ClassicL90 4AI(Pt100) M12 IP67

AS-Interface ClassicLine modul

AC2520

ClassicL90 4AI(Pt100) M12 IP67

Nem at montere og fortråde
Tilslutning af det flade AS-i kabel via modulets sokkel
Tydelige og kraftige LED der viser drift, status og fejl
Høj beskyttelsesgrad - opfylder kravene i krævende industrielle miljøer
Robuste M12-stik for tilslutning af sensorer og aktuatorer

Produktegenskaber

Antal inputs og outputs	Antal Pt100 indgange: 4
Måleområde [°C]	-200...850

Applikation

Applikation	Felt installation

Elektriske Data

Driftspænding [V]	26,5...31,6 DC
Max. strømforbrug fra AS-i [mA]	80
Polaritetsbeskyttelse	ja
Max strømbelastning total [A]	0,08

Indgange / Udgange

Antal inputs og outputs	Antal Pt100 indgange: 4

Indgange

Antal Pt100 indgange	4
Sensorforsyning til indgangene	AS-i
Digitale indgange er kortslutningsbeskyttede	ja
Antal analoge indgange	Forbindelse af 2- og 4-leder sensorer
Opløsning analog input	16 / 0,1 °C

Måle/indstillingsområde

Måleområde [°C]	-200...850

Omgivende forhold

Omgivelsestemperatur [°C]	0...70
Lagringstemperatur [°C]	-25...85
Kapslingsklasse	IP 67

Godkendelser / Tests

EMC

EN 50295
EN 61000-6-4	: 2001
EN 61000-6-2	: 2001

MTTF [År]

140

AS-i parametre

AS-i addressering	adresserings hunstik; IR-adressering mulig
AS-i master profil	M3; M4
AS-i profil	S-7.3.E
AS-i I/O konfiguration [hex]	7
AS-i ID kode [hex]	3.E

Mekaniske data

Vægt [g]	205,55
Monteringsmetode	AS-i modul for fladkabel sokkel m/ gul stik
Materiale	PBT
Tilspændingsmoment [Nm]	0,6...0,8

Display / Betjeningsenhed

Display

udgangs status	LED, gul Kanaler AI1...AI4
Drift	LED, grøn Spænding AS-i - AS-i
fejl	LED, rød

Elektrisk tilslutning

Modul tilslutning	Fladkabel

Tilbehør

Tilbehør (valgfri)

Modul-underdel

Bemærkning

Emballage-enheder	1 stk.

Elektrisk tilslutning

	Stik: M12; kodning: A

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vi forbeholder os ret til tekniske ændringer uden forudgående meddelelse! — DA-DK — AC2520-00 — 24.01.2024 —
