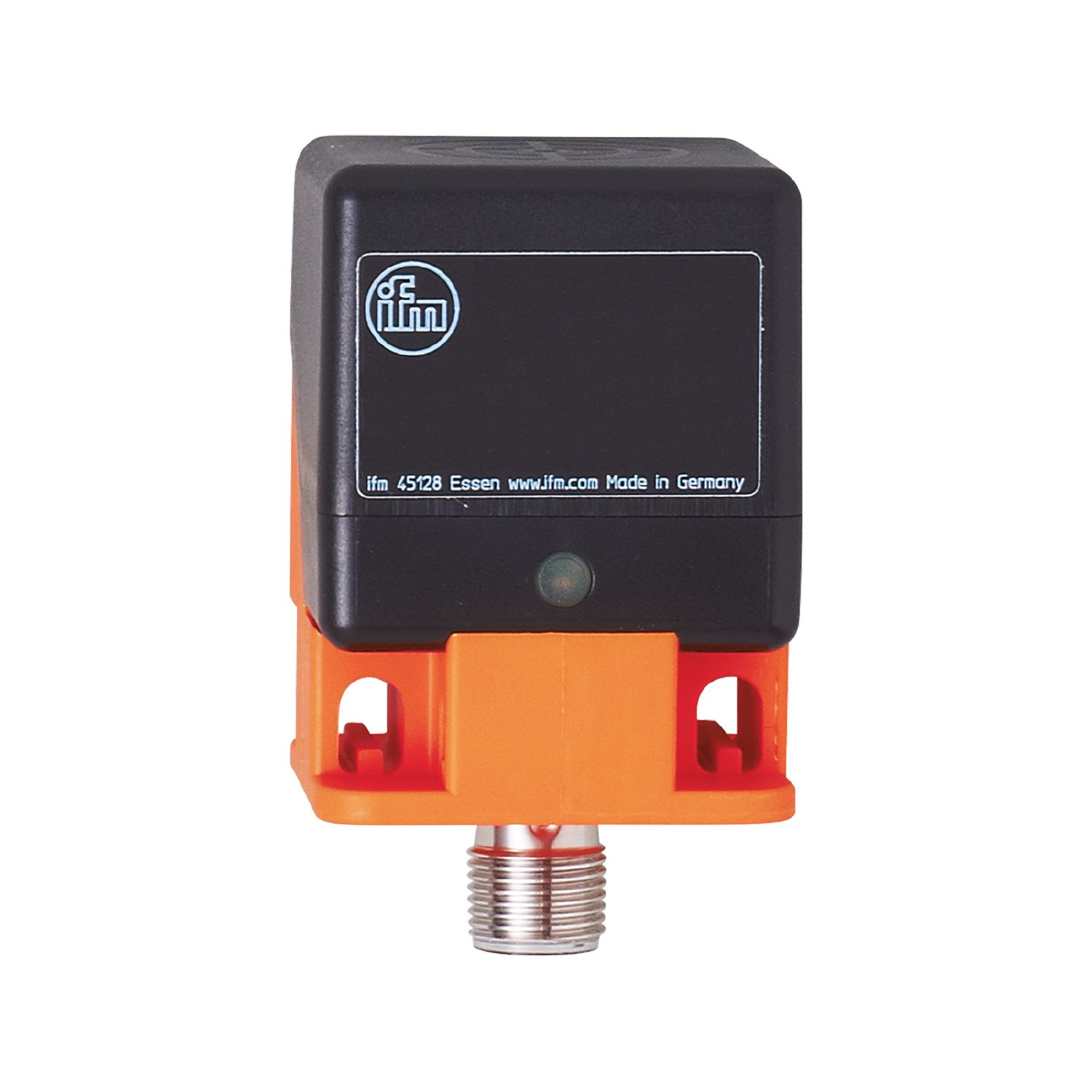

Induktiver Sensor

IMC4030-CPKG/US/3D/3G

IM513A

Sehr geehrter Kunde,
leider ist dieses Datenblatt nicht in der gewünschten Sprache vorhanden. Falls Sie weitere Fragen haben, können Sie uns per E-Mail info@ifm.com erreichen.

Mit den besten Grüßen
Ihr ifm Team

  • Für Anwendungen in explosionsgefährdeten Bereichen
  • Hoher Schaltabstand für den Einsatz in der Fördertechnik
  • Robustes Gehäuse für den Einsatz in rauer Industrieumgebung
  • Aktive Fläche in fünf Positionen ausrichtbar
  • Antivalente Ausgangsfunktion Schließer / Öffner
  • ce
Download
Technische Details
Elektrische Daten
Betriebsspannung [V] 10...30 DC
Stromaufnahme [mA] < 15
Schutzklasse III
Verpolungsfest ja
Ausgänge
Ausgangsfunktion antivalent
max. Spannungsabfall Schaltausgang DC [V] 2,5
Max. Reststrom [mA] 0,1
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] 200
Schaltfrequenz DC [Hz] 100
Elektrische Ausführung PNP
Kurzschlussschutz ja
Ausführung Kurzschlussschutz getaktet
Überlastfest ja
Erfassungsbereich
Schaltabstand [mm] 30
Realschaltabstand Sr [mm] 30 ± 10 %
Arbeitsabstand [mm] 0...24,3
Genauigkeit / Abweichungen
Korrekturfaktor Stahl: 1 / Edelstahl: 0,7 / Messing: 0,4 / Aluminium: 0,3 / Kupfer: 0,2
Hysterese [% von Sr] 1...20
Schaltpunktdrift [% von Sr] -10...10
Umgebungsbedingungen
Umgebungstemperatur [°C] -20...60
Schutzart IP 65; IP 67
Zulassungen / Prüfungen
ATEX Gerätekennzeichnung II 3D Ex tc IIIC T95°C Dc X
II 3G Ex nA IIC T4 Gc X
EMV
EN 60947-5-2
MTTF [Jahre] 1260
Mechanische Daten
Gewicht [g] 170
Gehäuse Quaderförmig
Einbauart nicht bündig einbaubar
Abmessungen [mm] 40 x 40 x 54
Werkstoffe PC; PA; TPE
Anzeigen / Bedienelemente
Anzeige
Schaltzustand 1 x LED, gelb
Bemerkungen
Bemerkungen
Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen.
5 Lagen der aktiven Schaltzone wählbar
Verpackungseinheit 1 Stück
Elektrischer Anschluss - Stecker
Anschluss Steckverbindung: 1 x M12; Kontakte: vergoldet
