| Produktmerkmale |
| Messbereich |
| 2...50 l/min |
0,12...3 m³/h |
32...793 gph |
0,52...13,2 gpm |
|
| Prozessanschluss |
Gewindeanschluss G 1 Innengewinde |
| Einsatzbereich |
| Besondere Eigenschaft |
Vergoldete Kontakte |
| Medien |
Flüssige Medien; Öle (Viskosität 320 mm²/s bei 40 °C) |
| Mediumtemperatur [°C] |
-10...100 |
| Druckfestigkeit [bar] |
100 |
| Druckfestigkeit [Mpa] |
10 |
| Hinweis zur Druckfestigkeit |
| bei Mediumtemperatur >70°C: 80 bar / 8 MPa |
|
| Elektrische Daten |
| Betriebsspannung [V] |
18...30 DC; (nach SELV/PELV; "supply class 2" gemäß cULus) |
| Stromaufnahme [mA] |
< 50 |
| Schutzklasse |
III |
| Verpolungsschutz |
ja |
| Bereitschaftsverzögerungszeit [s] |
< 3 |
| Ausgänge |
| Gesamtzahl Ausgänge |
2 |
| Ausgangssignal |
Schaltsignal; Analogsignal; Frequenzsignal; IO-Link |
| Ausgangsfunktion |
Schließer / Öffner; (parametrierbar) |
| Max. Spannungsabfall Schaltausgang DC [V] |
2 |
| Strombelastbarkeit je Ausgang [mA] |
150; (200: ...60 °C; Umgebungstemperatur; 250: ...40 °C; Umgebungstemperatur) |
| Analogausgang Strom [mA] |
4...20 |
| Max. Bürde [Ω] |
500 |
| Kurzschlussschutz |
ja |
| Überlastfest |
ja |
| Frequenz des Ausgangs [Hz] |
0...10000 |
| Mess-/Einstellbereich |
| Messbereich |
| 2...50 l/min |
0,12...3 m³/h |
32...793 gph |
0,52...13,2 gpm |
|
| Anzeigebereich |
| 0...60 l/min |
0...3,6 m³/h |
0...951 gph |
0...15,86 gpm |
|
| Auflösung |
| 0,01 l/min |
0,001 m³/h |
1 gph |
0,01 gpm |
|
| Schaltpunkt SP |
| 0,35...50 l/min |
0,02...3 m³/h |
5...793 gph |
0,08...13,2 gpm |
|
| Rückschaltpunkt rP |
| 0...49,65 l/min |
0...2,98 m³/h |
0...787 gph |
0...13,12 gpm |
|
| Frequenzendpunkt FEP |
| 3,35...50 l/min |
0,2...3 m³/h |
53...793 gph |
0,88...13,2 gpm |
|
| Schrittweite |
| 0,05 l/min |
0,005 m³/h |
1 gph |
0,02 gpm |
|
| Frequenz am Endpunkt FRP [Hz] |
10...10000 |
| Schrittweite [Hz] |
10 |
| Messdynamik |
1:50 |
| In Schritten von |
10 Hz |
| Temperaturüberwachung |
| Messbereich |
|
| Anzeigebereich |
| -32...122 °C |
-25,6...251,6 °F |
|
| Auflösung |
|
| Schaltpunkt SP |
| -9,3...100 °C |
15,2...212 °F |
|
| Rückschaltpunkt rP |
| -10...99,3 °C |
14...210,8 °F |
|
| In Schritten von |
|
| Frequenzstartpunkt FSP |
| -10...78 °C |
14...172,4 °F |
|
| Frequenzendpunkt FEP |
| 12...100 °C |
53,6...212 °F |
|
| Frequenz am Endpunkt FRP [Hz] |
10...10000 |
| Genauigkeit / Abweichungen |
| Strömungsüberwachung |
| Genauigkeit (im Messbereich) |
± 5 % MEW; (Q > 1 l/min; 20...70 °C Mediumtemperatur) |
| Wiederholgenauigkeit |
± 1 % MEW |
| Temperaturüberwachung |
| Temperaturdrift |
0,029 °C / K |
| Genauigkeit [K] |
3 K (25°C; Q > 1 l/min) |
| Reaktionszeiten |
| Strömungsüberwachung |
| Ansprechzeit [s] |
0,01 |
| Dämpfung Prozesswert dAP [s] |
0...5 |
| Schrittweite [s] |
0,1 |
| Dämpfung Analogausgang dAA [s] |
0...5 |
| Schrittweite [s] |
0,1 |
| Temperaturüberwachung |
| Ansprechdynamik T05 / T09 [s] |
T09 = 120 (Q > 1 l/min) |
| Software / Programmierung |
| Parametriermöglichkeiten |
Hysterese / Fenster; Schließer / Öffner; Schaltlogik; Strom-/Frequenzausgang; Dämpfung Schalt-/Analogausgang; Display drehbar / abschaltbar; Standard-Maßeinheit; Farbe Prozesswert; Kalibrierfaktor |
| Schnittstellen |
| Kommunikationsschnittstelle |
IO-Link |
| Übertragungstyp |
COM2 (38,4 kBaud) |
| IO-Link Revision |
1.1 |
| SDCI-Norm |
IEC 61131-9 CDV |
| Profile |
Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis |
| SIO-Mode |
ja |
| Benötigte Masterportklasse |
A |
| Prozessdaten analog |
2 |
| Prozessdaten binär |
2 |
| Min. Prozesszykluszeit [ms] |
3,2 |
| Unterstützte DeviceIDs |
| Betriebsart |
DeviceID |
| Default |
1045 |
|
| Umgebungsbedingungen |
| Umgebungstemperatur [°C] |
0...60 |
| Hinweis zur Umgebungstemperatur |
| Mediumtemperatur < 80 °C |
| Mediumtemperatur < 100 °C: 0...40 °C |
|
| Lagertemperatur [°C] |
-15...80 |
| Schutzart |
IP 65; IP 67 |
| Zulassungen / Prüfungen |
| EMV |
| DIN EN 61000-6-2 |
|
| DIN EN 61000-6-3 |
|
|
| Schockfestigkeit |
| DIN EN 60068-2-27 |
20 g (11 ms) |
|
| Vibrationsfestigkeit |
| DIN EN 60068-2-6 |
5 g (10...2000 Hz) |
|
| UL-Zulassung |
| Zulassungsnummer UL |
I006 |
| File Nummer UL |
E174189 |
|
| Druckgeräterichtlinie |
Gute Ingenieurpraxis |
| Mechanische Daten |
| Gewicht [g] |
1602,5 |
| Werkstoffe |
1.4404 (Edelstahl / 316L); PBT+PC-GF30; PBT-GF20; PC; Messing chemisch vernickelt |
| Werkstoffe in Kontakt mit dem Medium |
1.4401 (Edelstahl / 316); 1.4404 (Edelstahl / 316L); Messing (2.0371); Messing chemisch vernickelt; PPS; O-Ring: FKM |
| Prozessanschluss |
Gewindeanschluss G 1 Innengewinde |
| Schaltzyklen mechanisch |
10 Millionen |
| Anzeigen / Bedienelemente |
| Anzeige |
| Anzeigeeinheit |
6 x LED, grün |
| Schaltzustand |
2 x LED, gelb |
| Messwerte |
alphanumerische Anzeige, rot / grün Wechselanzeige 4-stellig |
| Programmierung |
alphanumerische Anzeige, 4-stellig |
|
| Bemerkungen |
| Bemerkungen |
| Empfehlung: 200-Mikrometer-Filtrierung verwenden. |
| Alle Angaben gelten für Öl mit folgender Nennviskosität: |
| 320 cSt, 40 °C ± 3 K |
| MW = Messwert |
| MEW = Messbereichsendwert |
|
| Verpackungseinheit |
1 Stück |
| Elektrischer Anschluss |
| Anschluss |
Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet |

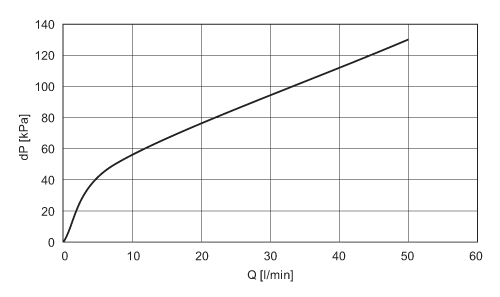

| Diagramme und Kurven |
|
|
