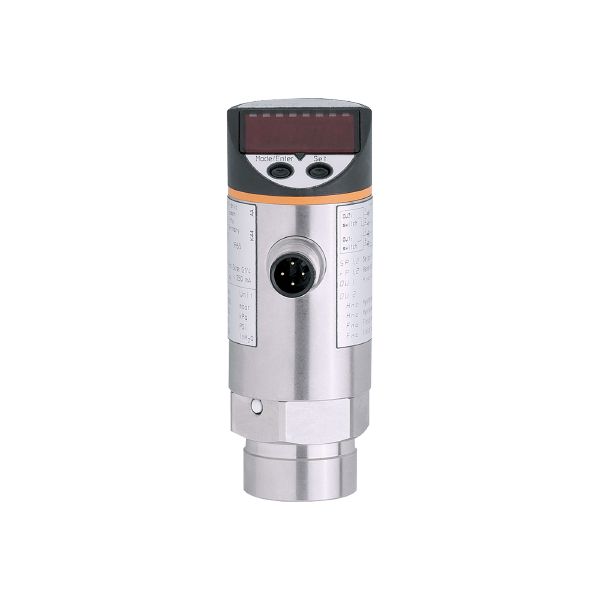

Drucksensor mit Display

Name: PN2024
Brand: ifm
SKU: PN2024
Price: 773.50 EUR

PN2024

PN-010-RBR14-MFRKG/US/ /V

Drucksensor mit Display

PN2024

PN-010-RBR14-MFRKG/US/ /V

Zwei Schaltausgänge, davon einer als Analogausgang programmierbar
Gut ablesbares 4-stelliges LED-Display
Wählbare länderspezifische Druckeinheiten
Langzeitstabil dank hoher Überlastfestigkeit
Schalt-Ausgangslogik wählbar

Auslaufartikel

Alternativartikel: PN2094 Produktvergleich: PN2024 / PN2094 Beachten Sie bei der Auswahl des Alternativartikels und des Zubehörs eventuell abweichende technische Daten.

Produktmerkmale

Anzahl der Ein- und Ausgänge

Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1

Messbereich

-1...10 bar

-14,5...145 psi

-100...1000 kPa

-0,1...1 MPa

Prozessanschluss

Gewindeanschluss G 1/4 Innengewinde

Einsatzbereich

Besondere Eigenschaft

Vergoldete Kontakte

Applikation

für den industriellen Einsatz

Medien

Flüssige und gasförmige Medien

Mediumtemperatur [°C]

-25...80

Min. Berstdruck

150 bar

2175 psi

15 MPa

Druckfestigkeit

75 bar

1088 psi

7,5 MPa

Druckart

Relativdruck

Elektrische Daten

Betriebsspannung [V]	18...32 DC; (nach SELV/PELV)
Stromaufnahme [mA]	< 35
Min. Isolationswiderstand [MΩ]	100; (500 V DC)
Schutzklasse	III
Verpolungsschutz	ja
Bereitschaftsverzögerungszeit [s]	0,3
Watchdog integriert	ja

Ein-/Ausgänge

Anzahl der Ein- und Ausgänge	Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1

Ausgänge

Gesamtzahl Ausgänge	2
Ausgangssignal	Schaltsignal; Analogsignal; IO-Link; (konfigurierbar)
Elektrische Ausführung	PNP/NPN
Anzahl der digitalen Ausgänge	2
Ausgangsfunktion	Schließer / Öffner; (parametrierbar)
Max. Spannungsabfall Schaltausgang DC [V]	2
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]	250
Schaltfrequenz DC [Hz]	< 500
Anzahl der analogen Ausgänge	1
Analogausgang Strom [mA]	4...20; (skalierbar 1:4)
Max. Bürde [Ω]	(Ub - 10 V) / 20 mA
Analogausgang Spannung [V]	0...10; (skalierbar 1:4)
Min. Lastwiderstand [Ω]	2000
Kurzschlussschutz	ja
Ausführung Kurzschlussschutz	getaktet
Überlastfest	ja

Mess-/Einstellbereich

Messbereich

-1...10 bar

-14,5...145 psi

-100...1000 kPa

-0,1...1 MPa

Schaltpunkt SP

-0,88...10 bar

-12,8...145 psi

-0,088...1 MPa

Rückschaltpunkt rP

-0,94...9,94 bar

-13,6...144,2 psi

-0,094...0,994 MPa

Analogstartpunkt

-1...7,26 bar

-14,6...105,2 psi

-0,1...0,726 MPa

Analogendpunkt

1,76...10 bar

25,4...145 psi

0,176...1 MPa

In Schritten von

0,02 bar

0,29 psi

0,002 MPa

Werkseinstellung

	SP1 = 2,50 bar	rP1 = 2,30 bar
	SP2 = 7,50 bar	rP2 = 7,30 bar
	ASP = 0,00 bar	AEP = 10,00 bar

Genauigkeit / Abweichungen

Schaltpunktgenauigkeit [% der Spanne]	< ± 0,4; (Turn down 1:1)
Wiederholgenauigkeit [% der Spanne]	< ± 0,1; (bei Temperaturschwankungen < 10 K; Turn down 1:1)
Kennlinienabweichung [% der Spanne]	< ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line (Kleinstwerteinstellung); LS = Grenzpunkteinstellung)
Hystereseabweichung [% der Spanne]	< ± 0,1; (Turn down 1:1)
Langzeitstabilität [% der Spanne]	< ± 0,1; (Turn down 1:1; pro Jahr)
Temperaturkoeffizient Nullpunkt [% der Spanne / 10 K]	< ± 0,1; (-25...80 °C)
Temperaturkoeffizient Spanne [% der Spanne / 10 K]	< ± 0,2; (-25...80 °C)

Reaktionszeiten

Ansprechzeit [ms]	< 1,5
Dämpfung Prozesswert dAP [s]	0,01...4
Dämpfung Analogausgang dAA [s]	0,01...4
Max. Anstiegszeit Analogausgang [ms]	3

Software / Programmierung

Parametriermöglichkeiten	Hysterese / Fenster; Schließer / Öffner; Schaltlogik; Strom-/Spannungsausgang; Dämpfung; Anzeigewertanpassung; Display drehbar / abschaltbar; Anzeigeeinheit; Nullpunkt; Spanne

Schnittstellen

Kommunikationsschnittstelle

IO-Link

Übertragungstyp

COM2 (38,4 kBaud)

IO-Link Revision

1.0

Profile

kein Profil

SIO-Mode

Benötigte Masterportklasse

Prozessdaten analog

Prozessdaten binär

Min. Prozesszykluszeit [ms]

2,3

Unterstützte DeviceIDs

Betriebsart	DeviceID
default	60

Umgebungsbedingungen

Umgebungstemperatur [°C]	-25...80
Lagertemperatur [°C]	-40...100
Schutzart	IP 65

Zulassungen / Prüfungen

EMV

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF gestrahlt	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5/1 kV
EN 61000-4-6 HF leitungsgebunden	10 V

Schockfestigkeit

DIN IEC 68-2-27

50 g (11 ms)

Vibrationsfestigkeit

DIN IEC 68-2-6

20 g (10...2000 Hz)

MTTF [Jahre]

162,52

Druckgeräterichtlinie

Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage

Mechanische Daten

Gewicht [g]	262
Werkstoffe	1.4301 (Edelstahl / 304); 1.4404 (Edelstahl / 316L); PC; PBT; PEI; FKM; PTFE
Werkstoffe in Kontakt mit dem Medium	1.4305 (Edelstahl / 303); Keramik; FKM
Min. Druckzyklen	100 Millionen
Prozessanschluss	Gewindeanschluss G 1/4 Innengewinde
Drosselelement vorhanden	nein (nachrüstbar)

Anzeigen / Bedienelemente

Anzeigeeinheit	3 x LED, grün
Schaltzustand	2 x LED, gelb
Funktionsanzeige	alphanumerische Anzeige, 4-stellig
Messwerte	alphanumerische Anzeige, 4-stellig

Bemerkungen

Verpackungseinheit	1 Stück

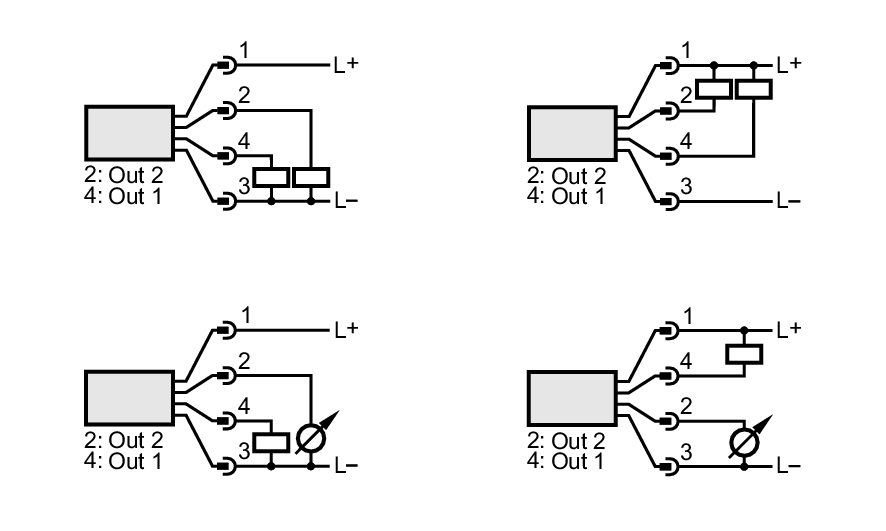

Elektrischer Anschluss

Anschluss	Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
