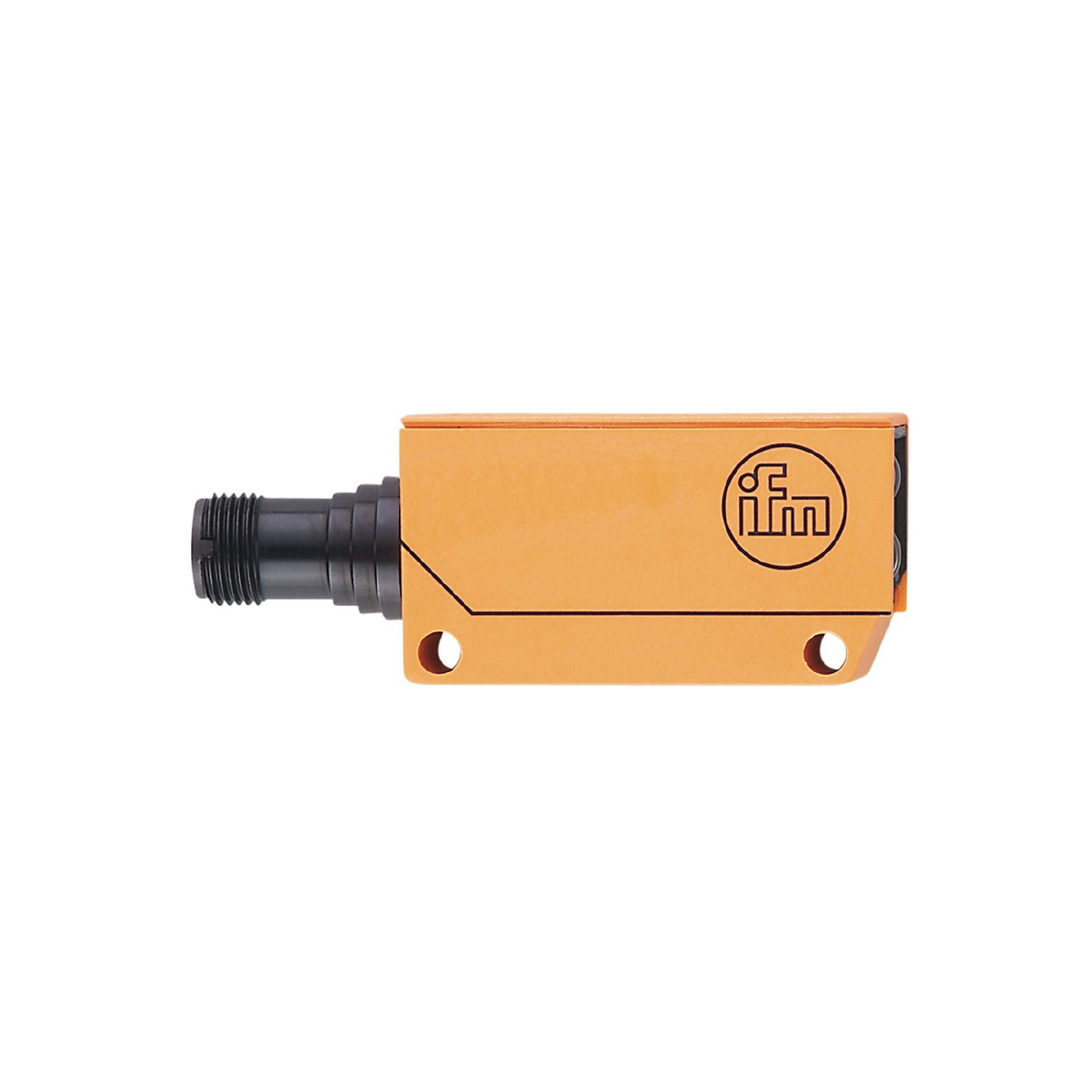

Reflexlichtschranke

OU5064

OUP-DPKG/US-100-DPS

Reflexlichtschranke

OU5064

OUP-DPKG/US-100-DPS

  • Kompakte Bauform für den Einsatz in beengten Einbauverhältnissen
  • Intuitive Einstellung der Empfindlichkeit mittels Potentiometer
  • Gut sichtbare Anzeige des Schaltzustandes
  • Großer Betriebsspannungsbereich
  • Mit Polfilter
{{ifmVariantName}}



  • ccc
  • ce
  • eac
  • cul
Technische Details
Produktmerkmale
Lichtart Rotlicht
Gehäuse Quaderförmig
Abmessungen [mm] 28 x 16 x 51
Einsatzbereich
Besondere Eigenschaft Polfilter
Funktionsprinzip Reflexlichtschranke
Elektrische Daten
Betriebsspannung [V] 10...55 DC
Stromaufnahme [mA] 30; ((24 V))
Schutzklasse III
Verpolungsschutz ja
Lichtart Rotlicht
Wellenlänge [nm] 660
Ausgänge
Elektrische Ausführung PNP
Ausgangsfunktion Dunkelschaltung
Max. Spannungsabfall Schaltausgang DC [V] 2,5
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] 250
Schaltfrequenz DC [Hz] 160
Kurzschlussschutz ja
Ausführung Kurzschlussschutz getaktet
Überlastfest ja
Erfassungsbereich
Reichweite auf Tripelspiegel [m] 0,15...1,5; (Tripelspiegel Ø 80 E20005)
Reich-/Tastweite einstellbar ja
Max. Lichtfleckdurchmesser [mm] 475
Lichtfleckabmessungen gelten für bei maximaler Reichweite
Polfilter vorhanden ja
Umgebungsbedingungen
Umgebungstemperatur [°C] -25...60
Schutzart IP 67
Zulassungen / Prüfungen
EMV
EN 60947-5-2
EN 55011 Klasse B
MTTF [Jahre] 687
Mechanische Daten
Gewicht [g] 75
Gehäuse Quaderförmig
Abmessungen [mm] 28 x 16 x 51
Werkstoffe PPO modifiziert
Optikwerkstoff
Glas
Ausrichtung Optik seitliche Optik
Anzeigen / Bedienelemente
Anzeige
Schaltzustand 1 x LED, gelb
Zubehör
Lieferumfang
Befestigungswinkel: 1, E20211
Bemerkungen
Verpackungseinheit 1 Stück
Elektrischer Anschluss
Anschluss Steckverbindung: 1 x M12
Diagramme und Kurven
Funktionsreservekurve
