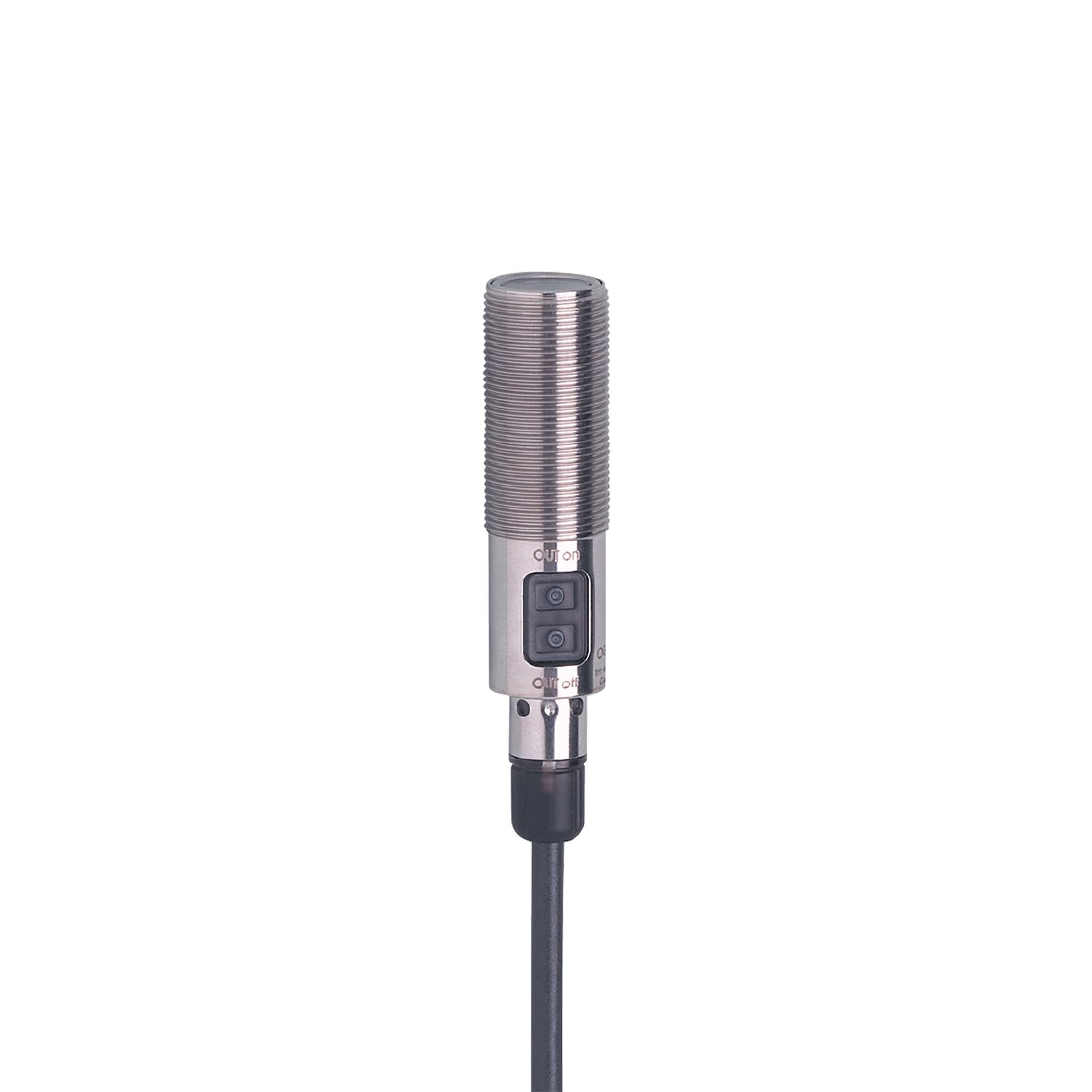

Reflexlichttaster

OGT501

OGT-FPKG/2M

Reflexlichttaster

OGT501

OGT-FPKG/2M

  • Robustes Edelstahlgehäuse für den Einsatz in rauer Industrieumgebung
  • Sehr hohe Tastweite
  • Intuitive Einstellung der Empfindlichkeit mittels Tastendruck
  • Umfangreiches Sortiment an Befestigungskomponenten für die einfache und schnelle Montage
  • Sehr gutes Preis-Leistungs-Verhältnis
  • ce
  • ukca
  • cul
Produktmerkmale
Lichtart Rotlicht
Gehäuse Gewindebauform
Einsatzbereich
Funktionsprinzip Reflexlichttaster
Elektrische Daten
Betriebsspannung [V] 10...36 DC
Stromaufnahme [mA] 25
Schutzklasse II
Verpolungsschutz ja
Lichtart Rotlicht
Wellenlänge [nm] 624
Ausgänge
Elektrische Ausführung PNP
Ausgangsfunktion Hell-/Dunkelschaltung; (programmierbar)
Max. Spannungsabfall Schaltausgang DC [V] 2,5
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] 150; (200 (...60 °C))
Schaltfrequenz DC [Hz] 2000
Kurzschlussschutz ja
Ausführung Kurzschlussschutz getaktet
Überlastfest ja
Erfassungsbereich
Tastweite [mm] 2...800; (weißes Papier 200 x 200 mm 90 % Remission)
Werkseinstellung
Hellschaltung
Einstellbereich [mm] 150...800
Reich-/Tastweite einstellbar ja
Max. Lichtfleckdurchmesser [mm] 66
Lichtfleckabmessungen gelten für bei maximaler Tastweite
Umgebungsbedingungen
Umgebungstemperatur [°C] -25...80
Schutzart IP 67
Zulassungen / Prüfungen
EMV
EN 60947-5-2
MTTF [Jahre] 473
Mechanische Daten
Gewicht [g] 136,3
Gehäuse Gewindebauform
Abmessungen [mm] M18 x 1 / L = 80,4
Gewindebezeichnung M18 x 1
Werkstoffe 1.4404 (Edelstahl / 316L); PA; LCP; EPDM; TPU
Optikwerkstoff
PMMA
Anzeigen / Bedienelemente
Anzeige
Schaltzustand 1 x LED, gelb
Teach-Funktion ja
Elektronisches Schloss ja
Zubehör
Lieferumfang
Befestigungsmuttern: 2
Bemerkungen
Bemerkungen
Betriebsspannung "supply class 2" gemäß cULus
Verpackungseinheit 1 Stück
Elektrischer Anschluss
Anschluss Kabel: 2 m, PUR; 3 x 0,34 mm²
Diagramme und Kurven
Funktionsreservekurve
