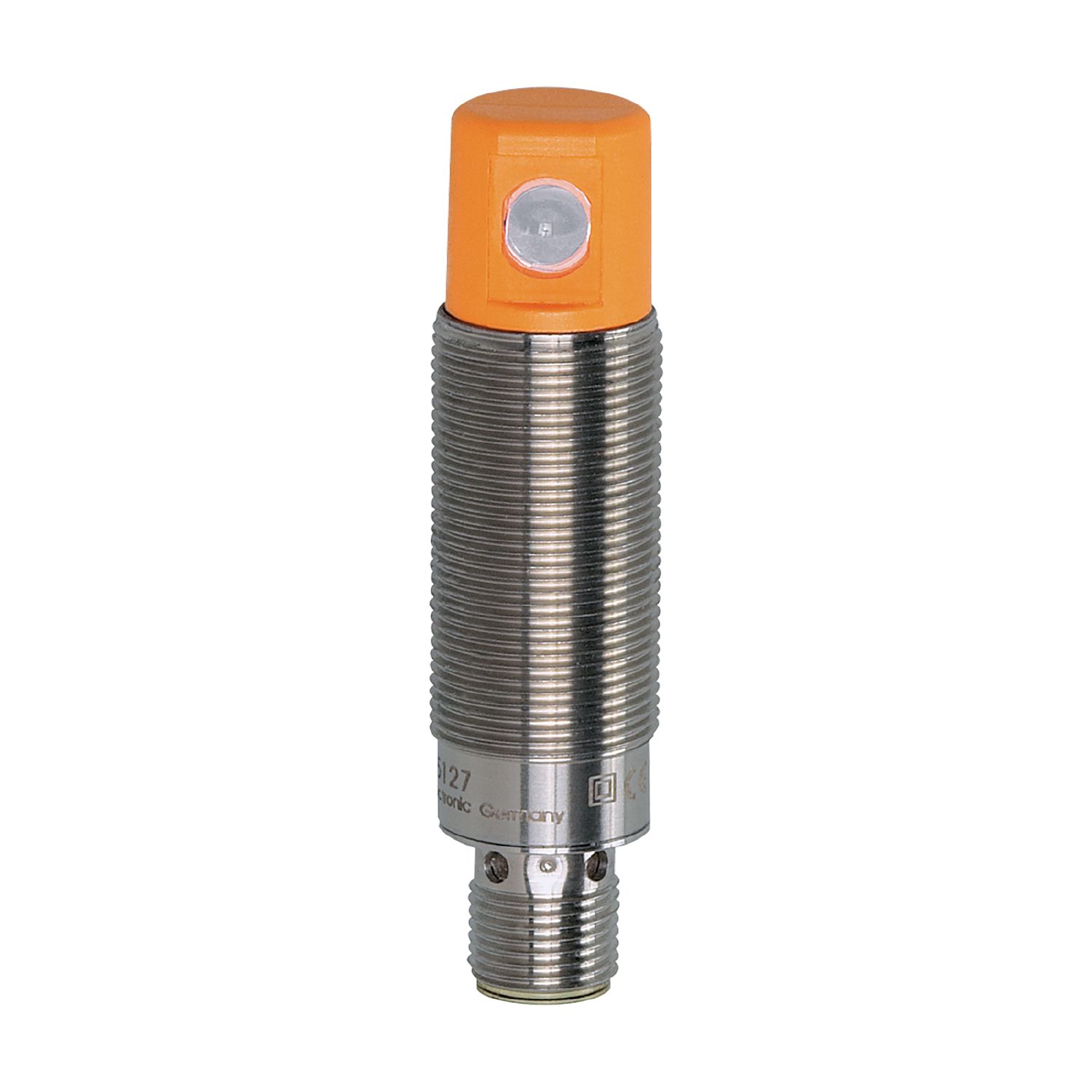

Reflexlichtschranke

Name: OG5126
Brand: ifm
SKU: OG5126
Price: 143.30 EUR

OG5126

OGP-DPKG/US/90°

Reflexlichtschranke

OG5126

OGP-DPKG/US/90°

Besonders platzsparende Bauform mit seitlichem Lichtaustritt
Für den Einsatz in beengten Einbauverhältnissen
Sofortige Betriebsbereitschaft dank fester Einstellung
Einfache Ausrichtung durch sichtbares Rotlicht
Sehr hohe Reichweite

Produktmerkmale

Lichtart	Rotlicht
Gehäuse	Gewindebauform

Einsatzbereich

Besondere Eigenschaft	Polfilter
Funktionsprinzip	Reflexlichtschranke

Elektrische Daten

Betriebsspannung [V]	10...30 DC; ("supply class 2" gemäß cULus)
Stromaufnahme [mA]	< 22
Schutzklasse	II
Verpolungsschutz	ja
Lichtart	Rotlicht
Wellenlänge [nm]	660

Ausgänge

Elektrische Ausführung	PNP
Ausgangsfunktion	Dunkelschaltung
Max. Spannungsabfall Schaltausgang DC [V]	2,5
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]	200
Schaltfrequenz DC [Hz]	500
Kurzschlussschutz	ja
Ausführung Kurzschlussschutz	getaktet
Überlastfest	ja

Erfassungsbereich

Reichweite auf Tripelspiegel [m]	3; (Tripelspiegel Ø 80 E20005)
Reich-/Tastweite einstellbar	nein
Max. Lichtfleckdurchmesser [mm]	96
Lichtfleckabmessungen gelten für	bei maximaler Reichweite
Polfilter vorhanden	ja

Umgebungsbedingungen

Umgebungstemperatur [°C]	-25...60
Schutzart	IP 68

Zulassungen / Prüfungen

EMV

EN 60947-5-2
EN 55011	Klasse B

MTTF [Jahre]

859

Mechanische Daten

Gewicht [g]

59,2

Gehäuse

Gewindebauform

Abmessungen [mm]

M18 x 1 / L = 59,3

Gewindebezeichnung

M18 x 1

Werkstoffe

Edelstahl; ABS

Optikwerkstoff

PMMA

Anzeigen / Bedienelemente

Schaltzustand	1 x LED, gelb
Betrieb	1 x LED, grün

Zubehör

Lieferumfang

Muttern: 2

Sicherungsscheiben: 2

Bemerkungen

Verpackungseinheit	1 Stück

Elektrischer Anschluss

Anschluss	Steckverbindung: 1 x M12; Codierung: A

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — OG5126-00 — 13.04.2023 —
