O6T204

Reflexlichttaster

O6T-FNKG

{{'OPTIONAL_INFO' | productAvailability | error}}

Sehr geehrter Kunde,
leider ist dieses Datenblatt nicht in der gewünschten Sprache vorhanden. Falls Sie weitere Fragen haben, können Sie uns per E-Mail info@ifm.com erreichen.

Mit den besten Grüßen
Ihr ifm Team


FIFTY / FIFTY Aktion: Sparen Sie 50 % auf den Standardversand im Onlineshop. Bis 14 Uhr bestellen – Versand am selben Werktag.

  • Besonders kompakte Bauform für den Einsatz in beengten Einbauverhältnissen
  • Intuitive Einstellung der Tastweite mittels Potentiometer
  • Komfortable Auswahl von Hell- oder Dunkelschaltung per Drehschalter
  • Tastweite unabhängig von der Farbe des Objektes
  • Sehr gutes Preis-Leistungs-Verhältnis
  • ce
  • eac
  • cul
Download
Technische Details
Produktmerkmale
Lichtart Rotlicht
Gehäuse Quaderförmig
Abmessungen [mm] 35,4 x 13 x 21
Einsatzbereich
Funktionsprinzip Reflexlichttaster
Elektrische Daten
Betriebsspannung [V] 10...30 DC
Stromaufnahme [mA] 16; ((24 V))
Schutzklasse III
Verpolungsschutz ja
Lichtart Rotlicht
Wellenlänge [nm] 633
Ausgänge
Elektrische Ausführung NPN
Ausgangsfunktion Hell-/Dunkelschaltung; (umschaltbar)
Max. Spannungsabfall Schaltausgang DC [V] 2,5
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] 100
Schaltfrequenz DC [Hz] 1000
Kurzschlussschutz ja
Ausführung Kurzschlussschutz getaktet
Erfassungsbereich
Tastweite [mm] 5...500; (weißes Papier 200 x 200 mm 90 % Remission)
Reich-/Tastweite einstellbar ja
Max. Lichtfleckdurchmesser [mm] 15
Lichtfleckabmessungen gelten für bei maximaler Tastweite
Erfassungsbereich Endwert [mm] 100...500
Umgebungsbedingungen
Umgebungstemperatur [°C] -25...60
Schutzart IP 65; IP 67
Zulassungen / Prüfungen
EMV
EN 60947-5-2
MTTF [Jahre] 897
UL-Zulassung
Zulassungsnummer UL E008
Mechanische Daten
Gewicht [g] 60
Gehäuse Quaderförmig
Abmessungen [mm] 35,4 x 13 x 21
Werkstoffe Gehäuse: ABS; PPSU; Dichtung: EPDM
Optikwerkstoff
PMMA
Ausrichtung Optik seitliche Optik
Anzugsdrehmoment [Nm] 0,5
Anzeigen / Bedienelemente
Anzeige
Schaltzustand 1 x LED, gelb
Betrieb 1 x LED, grün
Bemerkungen
Bemerkungen
Betriebsspannung "supply class 2" gemäß cULus
Verpackungseinheit 1 Stück
Elektrischer Anschluss
Anschluss Kabel: 2 m, PUR; 3 x 0,25 mm²
Diagramme und Kurven

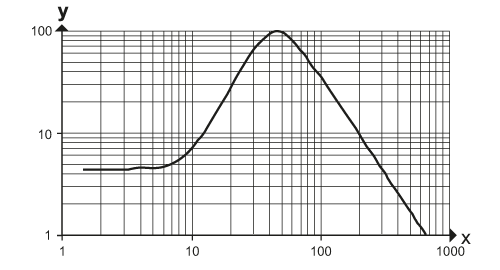

Funktionsreservekurve
x: Abstand [mm]
y: Funktionsreservefaktor
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — O6T204-01 — 21.05.2014 —
