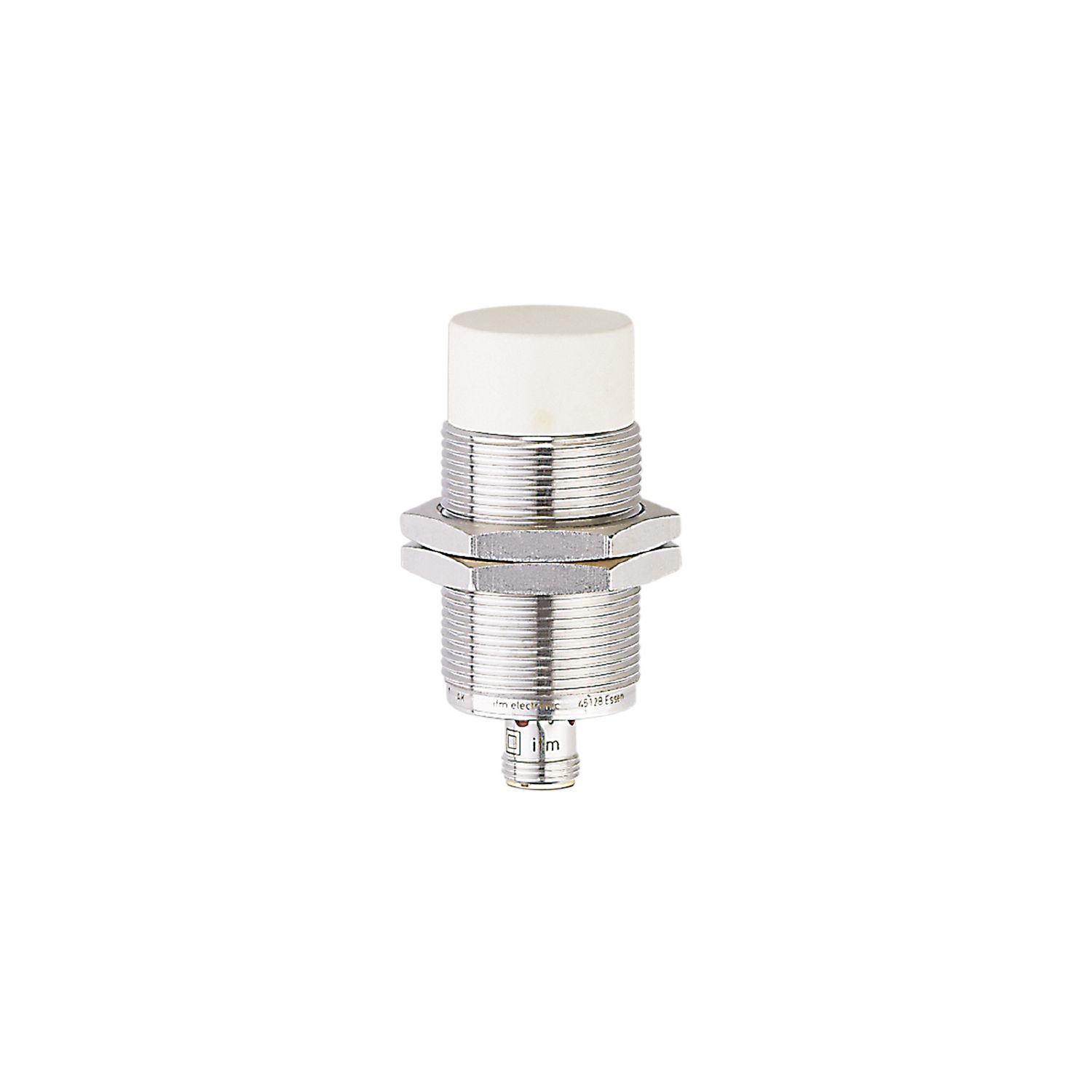

Induktiver Sensor

IIM201

IIKC022-ASKG/M/US-104

Induktiver Sensor

IIM201

IIKC022-ASKG/M/US-104

  • E1-Typgenehmigung durch das Kraftfahrt-Bundesamt
  • Großer Betriebstemperaturbereich
  • Hohe Dichtigkeit für die Anforderungen rauer Umgebungsbedingungen
  • Hohe EMV-Festigkeit gemäß Kfz-Normen
  • Großer Betriebsspannungsbereich
  • ce
  • ukca
  • e1r
  • cul
Produktmerkmale
Elektrische Ausführung PNP/NPN
Ausgangsfunktion Schließer
Schaltabstand [mm] 22
Gehäuse Gewindebauform
Abmessungen [mm] M30 x 1,5 / L = 70
Einsatzbereich
Besondere Eigenschaft Vergoldete Kontakte; Erhöhter Schaltabstand
Applikation Einsatz in mobilen und rauen Anwendungen
Elektrische Daten
Betriebsspannung [V] 10...36 DC
Stromaufnahme [mA] < 10; (nur im 3-Leiter Betrieb)
Schutzklasse II
Verpolungsschutz ja
Ausgänge
Elektrische Ausführung PNP/NPN
Ausgangsfunktion Schließer
Max. Spannungsabfall Schaltausgang DC [V] 2,5
Mindestlaststrom [mA] 2; (nur im 2-Leiter Betrieb)
Max. Reststrom [mA] 0,5; (nur im 2-Leiter Betrieb)
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] 100
Schaltfrequenz DC [Hz] 100
Kurzschlussschutz ja
Überlastfest ja
Erfassungsbereich
Schaltabstand [mm] 22
Realschaltabstand Sr [mm] 22 ± 10 %
Arbeitsabstand [mm] 0...17,82
Erhöhter Schaltabstand ja
Genauigkeit / Abweichungen
Korrekturfaktor Stahl: 1 / Edelstahl: 0,7 / Messing: 0,5 / Aluminium: 0,45 / Kupfer: 0,4
Hysterese [% von Sr] 1...20
Schaltpunktdrift [% von Sr] -10...10
Umgebungsbedingungen
Umgebungstemperatur [°C] -40...85
Schutzart IP 67; IP 69K
Zulassungen / Prüfungen
EMV
Kfz-Bereich
Störaussendung und Störfestigkeit: ECE R10 E1-Typgenehmigung
Störfestigkeit nach DIN ISO 11452-2 100 V/m
Leitungsgeführte Störgrößen in 24 V-Netzen nach ISO 7637-2: 2004 (Puls 1 bis 4) und ISO16750-2: 2012 (Load dump)
Impuls 1 2a 2b 3a 3b 4 Load dump
Schärfegrad III III III III III III Test A
Ausfallkriterium C A C A A C C
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF gestrahlt 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-5 Surge 0,5 kV Netz line to line
EN 61000-4-6 HF leitungsgebunden 10 V
EN 55011 Klasse B
Schwingfestigkeit
EN 60068-2-6 Fc 20 g (10...3000 Hz) / -20...50 °C
50 Frequenzzyklen, 1 Oktave/Minute, in 3 Achsen
Schockfestigkeit
EN 60068-2-27 Ea 100 g 11 ms Halbsinus; je 3 Schocks in jede Richtung der 3 Koordinatenachsen / -40...85 °C
Dauerschockfestigkeit
EN 60068-2-27 40 g 6 ms; je 4000 Schocks in jede Richtung der 3 Koordinatenachsen / -20...50 °C
Schneller Temperaturwechsel
EN 60068-2-14 Na TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 = < 10 s; 50 Zyklen
Salzsprühnebeltest
EN 60068-2-52 Kb Schärfegrad 5 (4 Prüfzyklen)
MTTF [Jahre] 1089
UL-Zulassung
Ta 0...40 °C
Enclosure type Type 1
Spannungsversorgung Limited Voltage/Current
File Nummer UL E174191
Mechanische Daten
Gewicht [g] 118,3
Gehäuse Gewindebauform
Einbauart nicht bündig einbaubar
Abmessungen [mm] M30 x 1,5 / L = 70
Gewindebezeichnung M30 x 1,5
Werkstoffe Gewindehülse: Edelstahl; aktive Fläche: LCP natur; LED-Fenster: PEI; Befestigungsmuttern: Messing
Anzugsdrehmoment [Nm] 50
Anzeigen / Bedienelemente
Anzeige
Schaltzustand 4 x 90° LED, gelb
Zubehör
Lieferumfang
Befestigungsmuttern: 2
Bemerkungen
Verpackungseinheit 1 Stück
Elektrischer Anschluss - Stecker
Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
