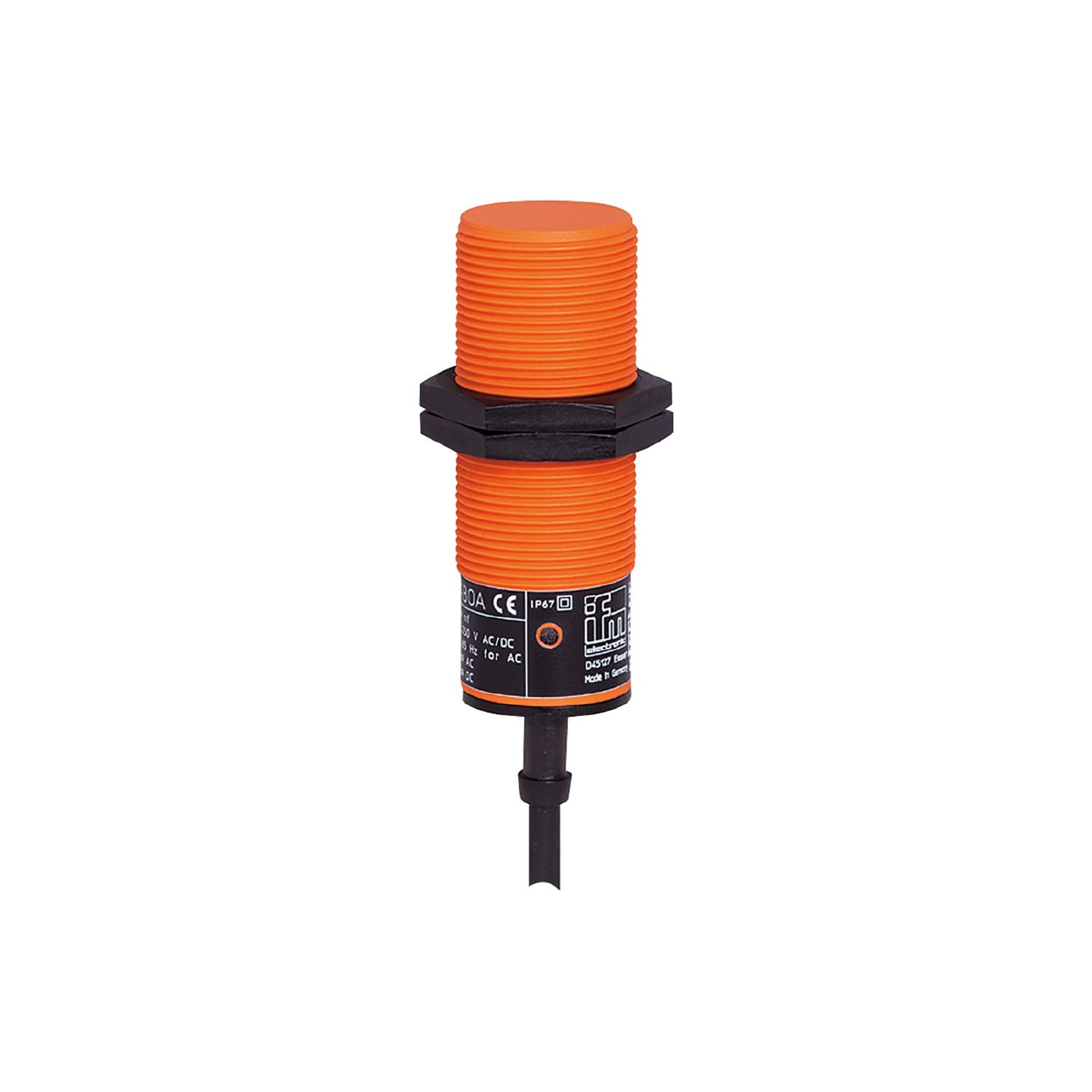

Induktiver Sensor

II5300

II-3015-BPKG

Induktiver Sensor

II5300

II-3015-BPKG

  • Großer Betriebstemperaturbereich
  • Hohe Schutzart für die Anforderungen rauer Industrieumgebungen
  • Für die präzise Positionserfassung an Maschinen
  • ce
  • ukca
Produktmerkmale
Elektrische Ausführung PNP
Ausgangsfunktion Schließer
Schaltabstand [mm] 15
Gehäuse Gewindebauform
Abmessungen [mm] M30 x 1,5 / L = 81
Elektrische Daten
Betriebsspannung [V] 10...36 DC
Stromaufnahme [mA] 15; (24 V)
Schutzklasse II
Verpolungsschutz ja
Ausgänge
Elektrische Ausführung PNP
Ausgangsfunktion Schließer
Max. Spannungsabfall Schaltausgang DC [V] 2,5
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] 250
Schaltfrequenz DC [Hz] 250
Kurzschlussschutz ja
Ausführung Kurzschlussschutz getaktet
Überlastfest ja
Erfassungsbereich
Schaltabstand [mm] 15
Realschaltabstand Sr [mm] 15 ± 10 %
Arbeitsabstand [mm] 0...12,1
Genauigkeit / Abweichungen
Korrekturfaktor Stahl: 1 / Edelstahl: 0,7 / Messing: 0,4 / Aluminium: 0,3 / Kupfer: 0,2
Hysterese [% von Sr] 1...15
Schaltpunktdrift [% von Sr] -10...10
Umgebungsbedingungen
Umgebungstemperatur [°C] -25...80
Schutzart IP 67
Zulassungen / Prüfungen
EMV
EN 60947-5-2
MTTF [Jahre] 1853
Mechanische Daten
Gewicht [g] 187,5
Gehäuse Gewindebauform
Einbauart nicht bündig einbaubar
Abmessungen [mm] M30 x 1,5 / L = 81
Gewindebezeichnung M30 x 1,5
Werkstoffe PBT
Anzeigen / Bedienelemente
Anzeige
Schaltzustand 1 x LED, gelb
Zubehör
Lieferumfang
Befestigungsmuttern: 2
Bemerkungen
Verpackungseinheit 1 Stück
Elektrischer Anschluss
Anschluss Kabel: 2 m, PVC; 3 x 0,5 mm²
