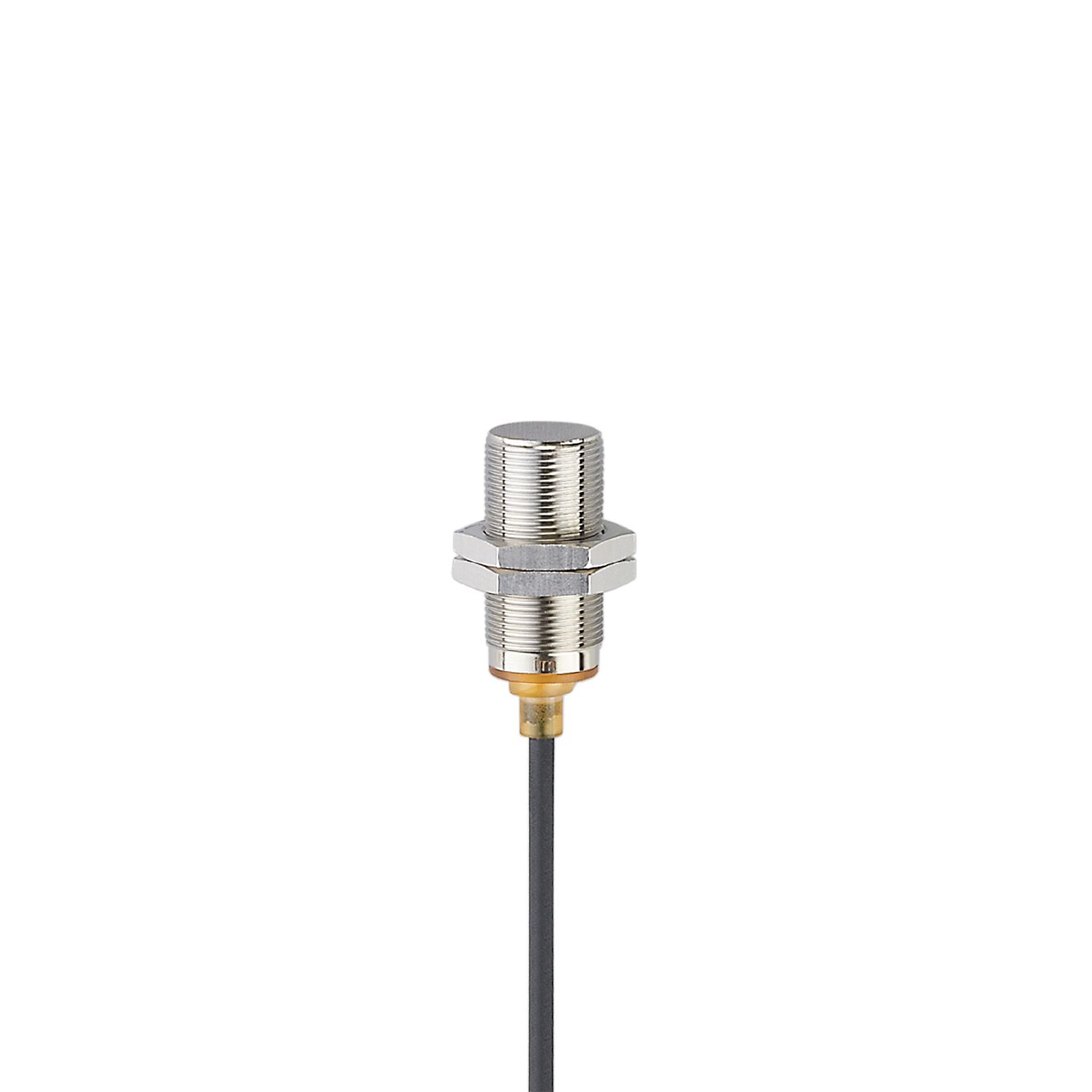

Induktiver Ganzmetallsensor

IGC261

IGB3008BBPKG/AM/2M/PUR

Induktiver Ganzmetallsensor

IGC261

IGB3008BBPKG/AM/2M/PUR

  • Für den Einsatz in Werkzeugmaschinen und in der Metallverarbeitung
  • Resistent gegen Öle und Kühlschmiermittel
  • Extrem robust durch aktive Fläche aus Metall
  • Gut sichtbare Anzeige des Schaltzustandes
{{ifmVariantName}}

{{accessory.headline}}
{{'SHOW_ALL' | translate}}

{{'DID_YOU_KNOW' | translate}}

{{productContentTeaser.headline}}

{{productContentTeaser.summary}}

PDF-Datenblatt
3D PDF
  • ce
  • cul
Technische Details
Produktmerkmale
Elektrische Ausführung PNP
Ausgangsfunktion Schließer
Schaltabstand [mm] 8
Gehäuse Gewindebauform
Abmessungen [mm] M18 x 1 / L = 40
Einsatzbereich
Besondere Eigenschaft Schleppketteneignung; Erhöhter Schaltabstand; Ganzmetallgehäuse
Applikation Einsatz in Werkzeugmaschinen, Kühl- und Schmiermitteln
Druckfestigkeit [bar] 20
Hinweis zur Druckfestigkeit
aktive Fläche
Elektrische Daten
Betriebsspannung [V] 10...30 DC
Stromaufnahme [mA] < 10
Schutzklasse III
Verpolungsschutz ja
Ausgänge
Elektrische Ausführung PNP
Ausgangsfunktion Schließer
Max. Spannungsabfall Schaltausgang DC [V] 2,5
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] 100
Schaltfrequenz DC [Hz] 100
Kurzschlussschutz ja
Überlastfest ja
Erfassungsbereich
Schaltabstand [mm] 8
Realschaltabstand Sr [mm] 8 ± 10 %
Arbeitsabstand [mm] 0...6,48
Erhöhter Schaltabstand ja
Genauigkeit / Abweichungen
Korrekturfaktor Stahl: 1 / Edelstahl: 0,7 / Messing: 0,6 / Aluminium: 0,5 / Kupfer: 0,2
Hysterese [% von Sr] 3...15
Schaltpunktdrift [% von Sr] -10...10
Umgebungsbedingungen
Umgebungstemperatur [°C] -40...85
Schutzart IP 65; IP 66; IP 67; IP 68; IP 69K
Zulassungen / Prüfungen
EMV
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF gestrahlt 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF leitungsgebunden 10 V
EN 55011 Klasse B
Schlagfestigkeit
1 J
Schwingfestigkeit
EN 60068-2-6 Fc 20 g (10...3000 Hz) / 50 Frequenzzyklen, 1 Oktave/Minute, in 3 Achsen
Schockfestigkeit
EN 60068-2-27 Ea 100 g 11 ms Halbsinus; je 3 Schocks in jede Richtung der 3 Koordinatenachsen
Dauerschockfestigkeit
EN 60068-2-27 40 g 6 ms; je 4000 Schocks in jede Richtung der 3 Koordinatenachsen
Schneller Temperaturwechsel
EN 60068-2-14 Na TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 = < 10 s; 50 Zyklen
Salzsprühnebeltest
EN 60068-2-52 Kb Schärfegrad 5 (4 Prüfzyklen)
MTTF [Jahre] 1258
UL-Zulassung
Ta -25...75 °C
Enclosure type Type 1
Spannungsversorgung Limited Voltage/Current
Zulassungsnummer UL A018
File Nummer UL E174191
Mechanische Daten
Gewicht [g] 18
Gehäuse Gewindebauform
Einbauart bündig einbaubar
Abmessungen [mm] M18 x 1 / L = 40
Gewindebezeichnung M18 x 1
Werkstoffe 1.4404 (Edelstahl / 316L); aktive Fläche: 1.4404 (Edelstahl / 316L); LED-Fenster: PEI; Befestigungsmuttern: Messing weißbronze-beschichtet
Anzugsdrehmoment [Nm] 50
Schleppketteneignung ja
Schleppketteneignung
Biegeradius bei flexiblem Einsatz min. 10 x Kabeldurchmesser
Biegezyklen > 5 Mio.
Ganzmetallgehäuse ja
Anzeigen / Bedienelemente
Anzeige
Schaltzustand LED, gelb
Zubehör
Lieferumfang
Befestigungsmuttern: 2
Bemerkungen
Verpackungseinheit 1 Stück
Elektrischer Anschluss
Anschluss Kabel: 2 m, PUR, Ø 4 mm; Brennverhalten gemäß ECE R118 Rev.2; 3 x 0,34 mm²
