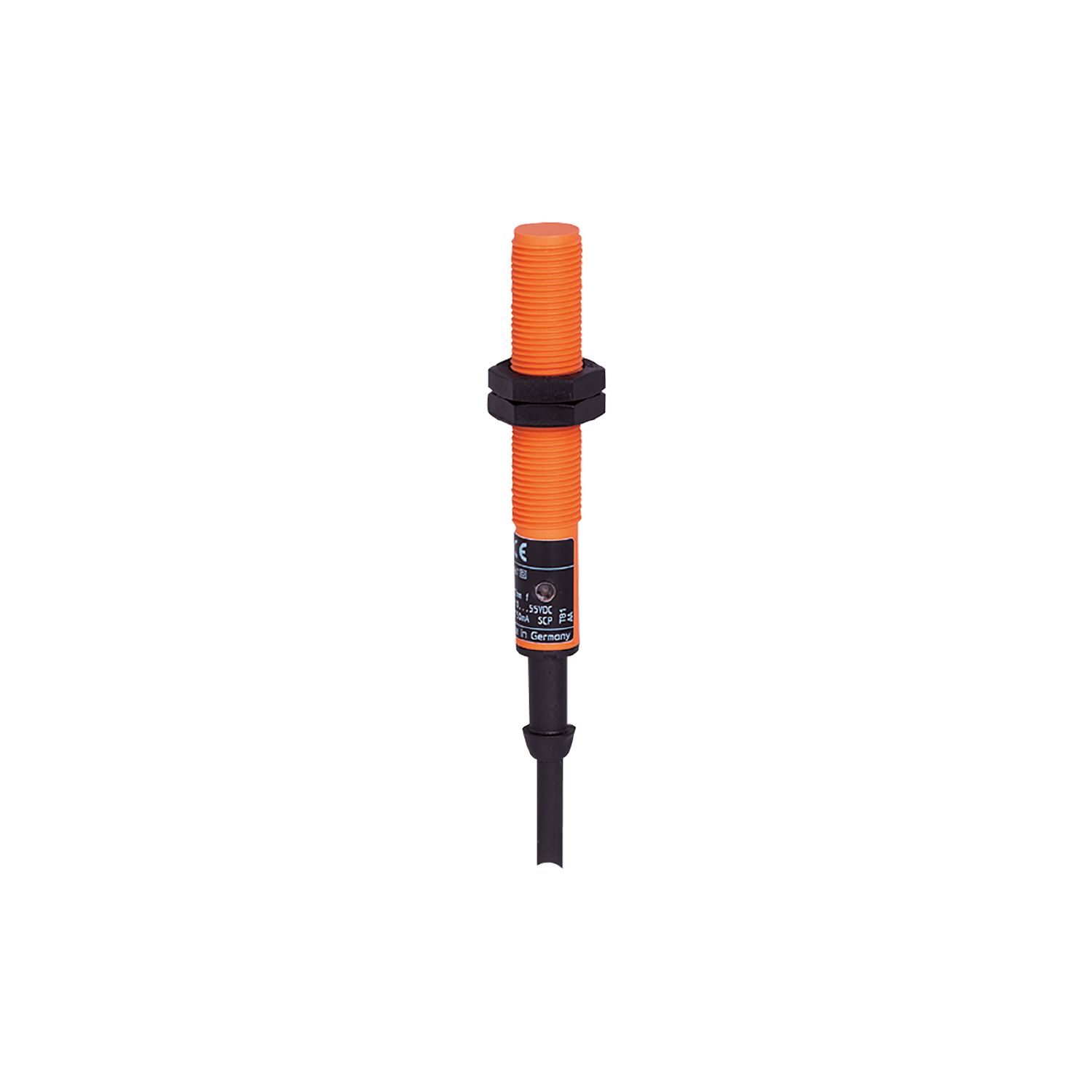

Induktiver Sensor

IF5317

IF-3002-APKG

Induktiver Sensor

IF5317

IF-3002-APKG

  • Hohe Schutzart für die Anforderungen rauer Industrieumgebungen
  • Großer Betriebstemperaturbereich
  • Sehr hohe Schaltfrequenz
  • Großer Betriebsspannungsbereich
  • Für die präzise Positionserfassung an Maschinen
  • ce
  • ukca
Produktmerkmale
Elektrische Ausführung PNP
Ausgangsfunktion Öffner
Schaltabstand [mm] 2
Gehäuse Gewindebauform
Abmessungen [mm] M12 x 1 / L = 71
Elektrische Daten
Betriebsspannung [V] 10...36 DC
Stromaufnahme [mA] 15; (24 V)
Schutzklasse II
Verpolungsschutz ja
Ausgänge
Elektrische Ausführung PNP
Ausgangsfunktion Öffner
Max. Spannungsabfall Schaltausgang DC [V] 2,5
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] 250
Schaltfrequenz DC [Hz] 800
Kurzschlussschutz ja
Ausführung Kurzschlussschutz getaktet
Überlastfest ja
Erfassungsbereich
Schaltabstand [mm] 2
Realschaltabstand Sr [mm] 2 ± 10 %
Arbeitsabstand [mm] 0...1,6
Genauigkeit / Abweichungen
Korrekturfaktor Stahl: 1 / Edelstahl: 0,7 / Messing: 0,4 / Aluminium: 0,3 / Kupfer: 0,2
Hysterese [% von Sr] 1...15
Schaltpunktdrift [% von Sr] -10...10
Umgebungsbedingungen
Umgebungstemperatur [°C] -25...80
Schutzart IP 67
Zulassungen / Prüfungen
EMV
EN 60947-5-2
EN 55011 Klasse B
MTTF [Jahre] 898
Mechanische Daten
Gewicht [g] 87
Gehäuse Gewindebauform
Einbauart bündig einbaubar
Abmessungen [mm] M12 x 1 / L = 71
Gewindebezeichnung M12 x 1
Werkstoffe PBT
Anzeigen / Bedienelemente
Anzeige
Schaltzustand 1 x LED, gelb
Zubehör
Lieferumfang
Befestigungsmuttern: 2
Bemerkungen
Verpackungseinheit 1 Stück
Elektrischer Anschluss
Anschluss Kabel: 2 m, PVC; 3 x 0,34 mm²
