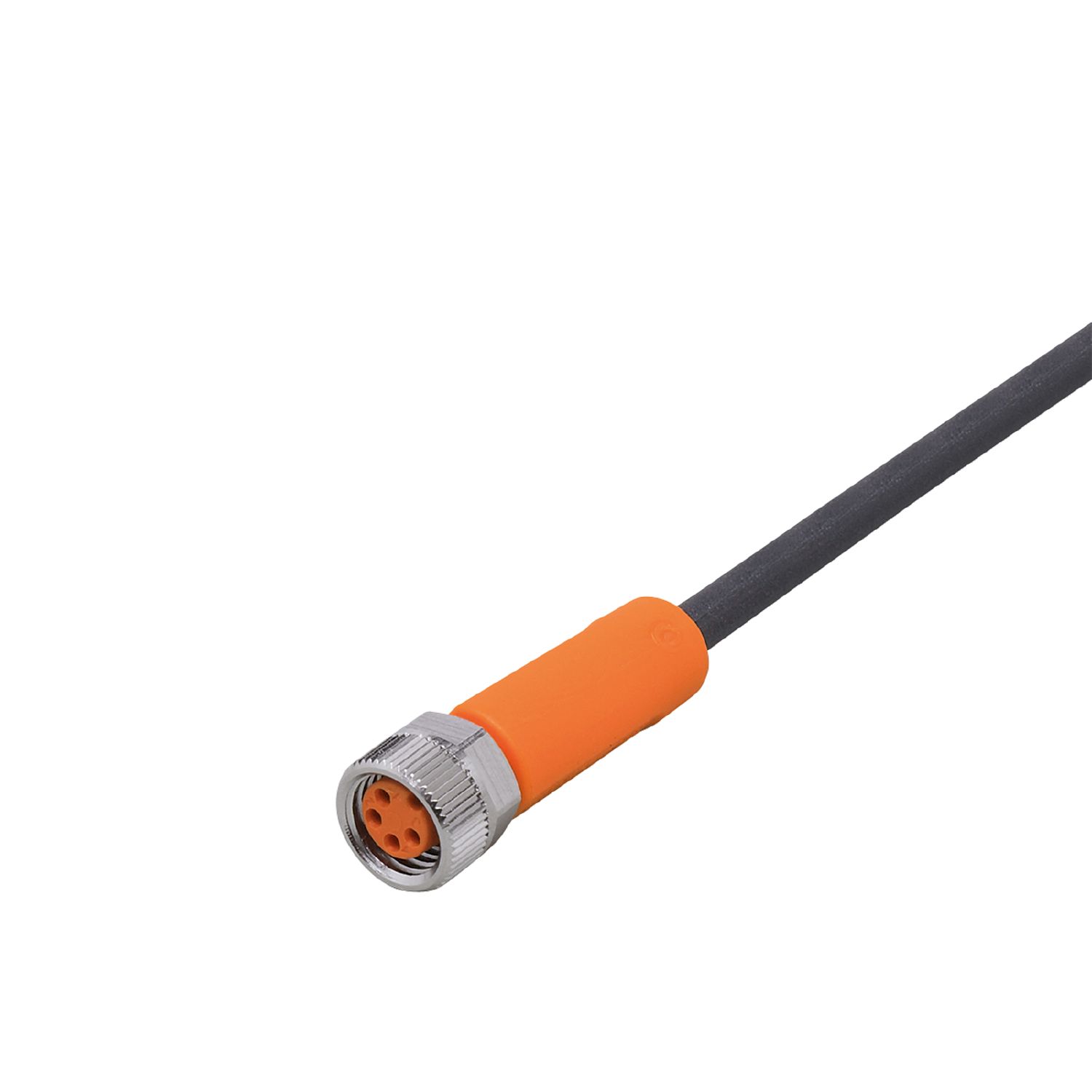

Anschlusskabel mit Buchse

EVC150

ADOGF040MSS0002H04

Anschlusskabel mit Buchse

EVC150

ADOGF040MSS0002H04

  • Resistent gegen Öle und Kühlschmiermittel
  • Dauerhafte, zuverlässige Abdichtung auch bei werkzeugloser Montage
  • Hohe Schutzart für die Anforderungen rauer Industrieumgebungen
  • Vibrations- und schockfest dank Überwurfmutter mit Rüttelsicherung
  • Zuverlässiger Schutz des O-Rings vor Zerstörung durch mechanischen Festanschlag
{{ifmVariantName}}



  • ce
  • cul
Technische Details
Einsatzbereich
Besondere Eigenschaft silikonfrei; halogenfrei; Vergoldete Kontakte; Schleppketteneignung
Silikonfrei ja
Elektrische Daten
Betriebsspannung [V] < 50 AC / < 60 DC
Schutzklasse III
Strombelastbarkeit gesamt [A] 3
Umgebungsbedingungen
Umgebungstemperatur [°C] -25...90
Hinweis zur Umgebungstemperatur
cULus: ...80 °C
Umgebungstemperatur bewegt [°C] -25...90
Hinweis zur Umgebungstemperatur bewegt
cULus: ...80 °C
Schutzart IP 65; IP 67; IP 68; IP 69K
Mechanische Daten
Gewicht [g] 56,5
Abmessungen [mm] 10 x 10 x 31
Werkstoffe Gehäuse: TPU orange; Dichtung: FKM
Werkstoff Überwurfmutter Messing, vernickelt
Schleppketteneignung ja
Schleppketteneignung
Biegeradius bei flexiblem Einsatz min. 10 x Kabeldurchmesser
Verfahrgeschwindigkeit max. 3,3 m/s bei 5 m horizontaler Verfahrlänge und max. Beschleunigung von 5 m/s²
Biegezyklen > 5 Mio.
Torsionsbeanspruchung ± 180 °/m
Bemerkungen
Verpackungseinheit 1 Stück
Elektrischer Anschluss
Kabel: 2 m, PUR, halogenfrei, schwarz, Ø 3,7 mm; 4 x 0,25 mm² (32 x Ø 0,1 mm )
Elektrischer Anschluss - Buchse
Anschluss Steckverbindung: 1 x M8, gerade; Arretierung: Messing, vernickelt; Kontakte: vergoldet; Anzugsdrehmoment: 0,3...0,5 Nm
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — EVC150-00 — 05.11.2020 —
