- E2M232
Monitor mit zwei analogen Videoeingängen
E2M232
MONITOR ANALOGUE VIDEO INPUT/2 PORT
Monitor mit zwei analogen Videoeingängen
E2M232
MONITOR ANALOGUE VIDEO INPUT/2 PORT
Einsatzbereich
| Applikation | Monitor für bis zu 2 Kameras des Typs O2M2xx / O3M2xx |
|---|
Elektrische Daten
| Betriebsspannung [V] | 12...32 DC; (± 10%) |
|---|---|
| Überspannungsschutz | ja |
| Stromversorgung für Kamera [mA] | 2000; (± 10%) |
Eingänge
| Video-Eingang | 1 Vtt, 75 Ω, PAL 50 Hz, 4,43 MHz color sub carr |
|---|
Ausgänge
| Analogausgang Strom [mA] | ...2000; (± 10%) |
|---|
Umgebungsbedingungen
| Umgebungstemperatur [°C] | -40...85 |
|---|---|
| Lagertemperatur [°C] | -40...125 |
| Lagerfeuchte [%] | < 75; (relative Feuchte) |
| Lagerdauer [MON] | 24 |
| Schutzart | IP 67 |
Zulassungen / Prüfungen
| Schockfestigkeit |
|
|---|
Mechanische Daten
| Gewicht [g] | 1342,1 |
|---|---|
| Werkstoffe | Gehäuse: ABS schwarz; Halteelement: Aluminium schwarz |
Anzeigen / Bedienelemente
| Displaytyp | Farb-Display |
|---|---|
| Displaygröße | 7" |
Bemerkungen
| Bemerkungen |
|
|||
|---|---|---|---|---|
| Verpackungseinheit | 1 Stück |
Elektrischer Anschluss - Buchse
| Anschluss | Kabel: 2 m |
|---|---|
| Anschluss | Steckverbindung: 2 x M16; Codierung: A |
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — E2M232-01 — 21.04.2023 —
E2M232 –
MONITOR ANALOGUE VIDEO INPUT/2 PORT
Elektrischer Anschluss - Buchse
Kabel: 2 m
- 1
- Koax-Leitungskern Video Signal
- 2
- Koax-Schirm Video GND
- 3
- U+
- 4
- 0 V
Steckverbindung: 2 x M16; Codierung: A

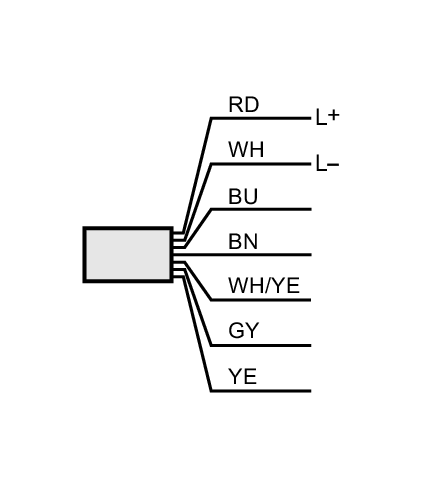

Anschluss
- RD:
- L+
- WH:
- L-
- BU:
- Kamera 1 aktivieren
- BN:
- Kamera 2 aktivieren
- WH/YE:
- Kamera 3 aktivieren
- GY:
- Kamera 4 aktivieren Tachometer
- YE:
- Feststellbremse
