AS-Interface Stromversorgung

AC1256

PSU-1AC/ASi-2,8A

AS-Interface Stromversorgung

AC1256

PSU-1AC/ASi-2,8A

  • Zuverlässige Stromversorgung für Module, Sensoren und Aktuatoren
  • Hohe Störsicherheit und ausreichende Leistungsreserven zur Kompensierung von Stromspitzen
  • Sichere Entkopplung von Störeinflüssen aus der Primärversorgung
  • Besonders platzsparende Bauform
  • Geringe Aufheizung des Schaltschranks dank hohem Wirkungsgrad
{{ifmVariantName}}



  • ce
  • ukca
  • asi
  • cul
  • cruus
Technische Details
Elektrische Daten
Frequenz AC [Hz] 47...64
Betriebsspannungstoleranz [%] 10
Betriebsspannung [V] automatische Bereichsumschaltung
Nennspannung AC [V] 110 / 230
Eingangsspannungsbereich AC [V] 100...120 / 200...240
Schutzklasse I
Überspannungsschutz ja; (< 36 V)
Max. Bereitschaftsverzögerungszeit [ms] 900
Ausgangsspannung AS-i [V] 30,5; (nach PELV; NEC Class II)
Ausgangsleistung (dauerhaft) [W] 85
Leistungsfaktor (Nennspannung 120 V AC / 60 Hz) 0,56
Leistungsfaktor (Nennspannung 230 V AC / 50 Hz) 0,47
Anzahl Ausgangsstromkreise 1
Ausgangsstrom AS-i [A] 2,8
Max. Restwelligkeit [mV] 50
Einschaltspitzenstrom (Nennspannung 120 V AC / 60 Hz) [A] 3
Einschaltspitzenstrom (Nennspannung 230 V AC / 50 Hz) [A] 3
Einschaltstrombegrenzung ja
Wirkungsgrad (Nennspannung 120 V AC / 60 Hz) [%] 86,9
Wirkungsgrad (Nennspannung 230 V AC / 50 Hz) [%] 88
Externe Eingangsabsicherung ≤ B-10 A / ≤ C-6 A
Derating [W/K] 0 (60...70 °C)
Netzausfallüberbrückungszeit (Nennspannung 120 V AC / 60 Hz) [ms] 98
Netzausfallüberbrückungszeit (Nennspannung 230 V AC / 50 Hz) [ms] 96
Eingangsstrom (Nennspannung 120 V AC / 60 Hz) [A] 1,44
Eingangsstrom (Nennspannung 230 V AC / 50 Hz) [A] 0,86
Verlustleistung (Nennspannung 120 V AC / 60 Hz) [W] 12,9
Verlustleistung (Nennspannung 230 V AC / 50 Hz) [W] 11,6
Integrierte Datenentkopplung ja
Rückspeisefestigkeit [V] 35
Ausgänge
Kurzschlussfest ja
Überlastfest ja
Überlastverhalten Ausgangsstrom konstant
Parallelschaltung von Ausgängen möglich nein
Serienschaltung von Ausgängen möglich nein
Umgebungsbedingungen
Umgebungstemperatur [°C] -25...70
Hinweis zur Umgebungstemperatur
Freiräume für Konvektion beachten (siehe Bedienungsanleitung)
Lagertemperatur [°C] -40...85
Max. zulässige relative Luftfeuchtigkeit [%] 95; (IEC 60068-2-30)
Schutzart IP 20
Verschmutzungsgrad 2; (IEC 62103: leitfähige Verschmutzung nicht zulässig)
Zulassungen / Prüfungen
EMV
EN 61000-6-1
EN 61000-6-2
EN 61000-6-4
Schwingfestigkeit
IEC 60068-2-6 ± 1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz
Schockfestigkeit
IEC 60068-2-27 30 g 6 ms / 20 g 11 ms
AS-i Kennwerte
AS-i Zertifikat 98701
Mechanische Daten
Gewicht [g] 625
Montageart Tragschiene; (TH35 (EN 60715))
Abmessungen [mm] 124 x 40 x 120
Werkstoffe Stahlblech
Anzeigen / Bedienelemente
Anzeige
AS-i Spannung LED, grün
Bemerkungen
Verpackungseinheit 1 Stück
Elektrischer Anschluss
Anschluss Schraubklemmen:
Diagramme und Kurven

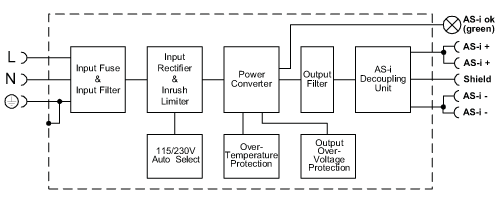

Blockdiagramm
Ausgangskennlinie

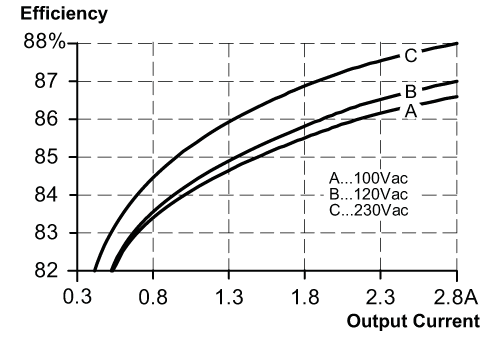

Kennlinie für Wirkungsgrad / Verlustleistung

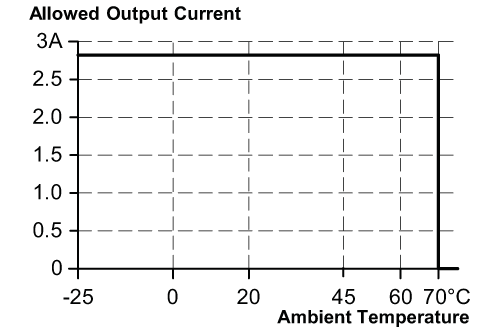

Kennlinie für Derating

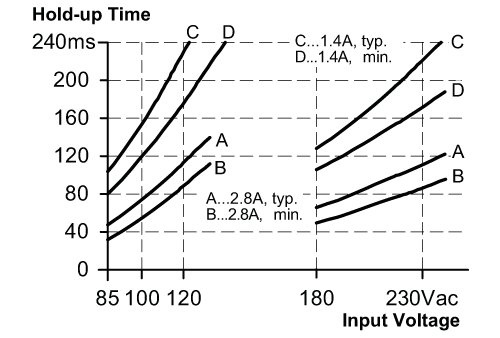

Kennlinie für Netzausfallüberbrückungszeit
