Systém pro kontrolu a regulaci chladící vody
ZZ0262
KWST WITH BALANCING VALVES
Systém pro kontrolu a regulaci chladící vody
ZZ0262
KWST WITH BALANCING VALVES
Vlastnosti výrobku
| Procesní připojení | M22 x 1,5 |
|---|
| Procesní připojení | M22 x 1,5 |
|---|
| Měřící rozsah [l/min] | 0,1...25 |
|---|
Oblast nasazení
| Speciální vlastnosti | Pozlacené kontakty | ||||||
|---|---|---|---|---|---|---|---|
| Aplikace | Průmyslové aplikace / průmyslová automatizace; Řízení chladicí vody | ||||||
| Montáž | Připojení na trubku pomocí adaptéru; Hadička | ||||||
| Parametry měření | průtok; teplota; tlak; funkce celkového součtu | ||||||
| Ovládání | manuál | ||||||
| Média | vodivá kapalná média; média na vodní bázi; roztoky glykolu | ||||||
| Teplota média [°C] | -10...70 | ||||||
| Odolnost proti tlaku [bar] | 10 | ||||||
| Komponenty |
|
Výstupy
| Výstupní signál | spínací signál; analogový signál; Impulzní výstup; IO-Link (konfigurovatelný) |
|---|---|
| Výstupní funkce | spínač / rozpínač; (parametrizovatelný) |
Měřící / nastavovací rozsah
| Měřící rozsah [bar] | 0...10 |
|---|
| Měřící rozsah [l/min] | 0,1...25 |
|---|
| Měřící rozsah [°C] | -20...80 |
|---|
Okolní podmínky
| Okolní teplota [°C] | -10...50 |
|---|---|
| Skladovací teplota [°C] | -25...80 |
| Krytí | IP 67; (senzory) |
Schválení / zkoušky
| Elektromagnetická kompatibilita (EMC) |
|
||||
|---|---|---|---|---|---|
| Směrnice pro tlaková zařízení | Správná technická praxe; lze použít pro kapaliny skupiny 2; kapaliny skupiny 1 na vyžádání |
Mechanická data
| Hmotnost [g] | 3858 |
|---|---|
| Způsob montáže | Montážní držák |
| Materiály | nerezová ocel (1.4404 / 316L); PBT-GF20; PBT; PC; FKM; TPE; Červená zalévací hmota (2.1096.01) |
| Materiál, který je v kontaktu s médiem | nerezová ocel (1.4404 / 316L); PEEK; FKM; NBR; PVDF |
| Procesní připojení | M22 x 1,5 |
|---|
| Procesní připojení | M22 x 1,5 |
|---|
Upozornění
| Obsah balení | 1 ks |
|---|
Elektrické připojení
| konektorové provedení: 3 x M12; Kontakty: Pozlaceno |
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vyhrazujeme si právo na změnu tech. parametrů! — CS-CZ — ZZ0262-01 — 15.08.2022 —

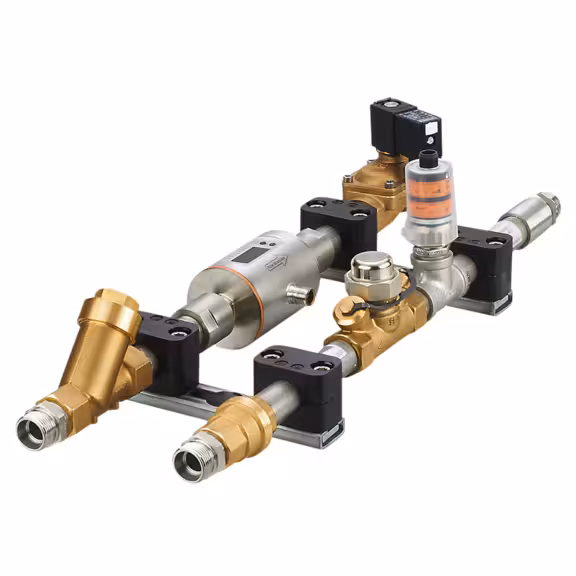

ZZ0262 –
KWST WITH BALANCING VALVES
- 1
- Filtr
- 2
- Magneticko-induktivní senzor proudění SM6000
- 3
- Ventil uzávěru vody
- 4
- Bariéra zpětného běhu
- 5
- Regulační ventil větve vedení
- 6
- Elektronický tlakový senzor PK6524
