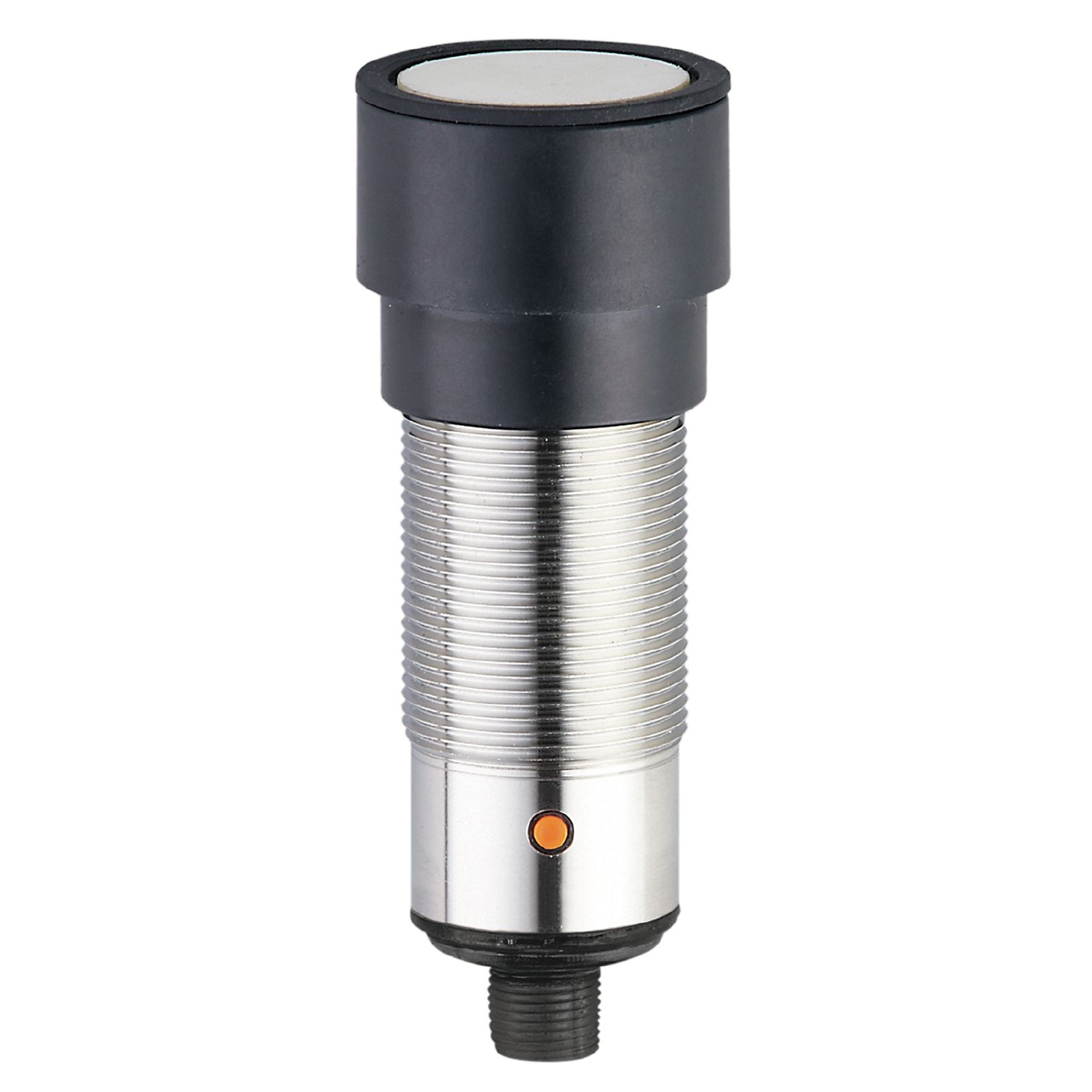

Ultrazvukový senzor

UIT503

UIA06000GOKG/IO-Link/US

Ultrazvukový senzor

UIT503

UIA06000GOKG/IO-Link/US

  • Velký snímací rozsah
  • Intuitivní nastavení snímacího rozsahu pomocí tlačítek nebo IO-Link
  • Šířka zvukové vlny nastavitelná pomocí IO-Link
  • Jasně viditelné LED-diody pro indikaci spínacího stavu a odezvy
  • Programovatelná výstupní funkce spínač / rozpínač
  • Bezkontaktní detekce nezávisle na barvě, průhlednosti nebo vlastnostech povrchu objektu
{{ifmVariantName}}



  • ce
  • ukca
  • eac
  • iolink
  • cul
Technické detaily
Vlastnosti výrobku
Elektrické provedení PNP
Výstupní funkce spínač / rozpínač; (parametrizovatelný)
Spínací vzdálenost [mm] 350...6000; (Terč: 400 x 400 mm)
Komunikační rozhraní IO-Link
Pouzdro Typ závitu
Rozměry [mm] M30 x 1,5 / L = 103,8
Elektrická data
Provozní napětí [V] 10...30 DC
Proudový odběr [mA] < 30
Třída krytí III
Ochrana proti přepólování ano
Přípravná zpožďovací doba [s] < 0,3
Frekvenční měnič [kHz] 75
Vstupy / výstupy
Počet vstupů a výstupů Po digitálních výstupů: 2
Výstupy
Celkový počet výstupů 2
Elektrické provedení PNP
Po digitálních výstupů 2
Výstupní funkce spínač / rozpínač; (parametrizovatelný)
Max. úbytek napětí spínacího výstupu DC [V] 2,2
Trvalá proudová zatížitelnost na spínacím výstupu DC [mA] 100
Spínací frekvence DC [Hz] 1
Ochrana proti zkratu ano
Ochrana proti přetížení ano
Měřící oblast
Spínací vzdálenost [mm] 350...6000; (Terč: 400 x 400 mm)
Mrtvá zóna [mm] 350
Úhel otevření válcový [°] 15; (±2)
Max. odchylka 90° od úhlového senzoru / objektu [°] ± 4
Přesnost / odchylky
Teplotní kompenzace ano
Hystereze [%] < 3
Odchylka spínacího bodu [%] -5...5
Opakovací přesnost 1 %
Rozlišení [mm] 3
Upozornění Uvedené hodnoty byly dosaženy po zahřívacím čase 20 minut.
Software / programování
Parametrizační možnost hystereze / okénko; druhý spínací bod; Zpoždění při zapnutí a vypnutí; operace zapnutí; Teach funkce; Spínání na světlo/tmu
Rozhraní
Komunikační rozhraní IO-Link
Typ přenosu COM2 (38,4 kBaud)
IO-Link verze 1.1
Norma SDCI IEC 61131-9
Profily Smart Sensor: Device Identification; Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor; Process Data Variable; Device Diagnosis; Teach Channel
Mód SIO ano
Potřebná třída Masterport A
Min. doba procesního cyklu [ms] 3,2
Procesní data IO-Link (cyklická)
Funkce délka bitu
procesní hodnota 16
stav zařízení 4
binární spínací informace 2
Funkce IO-Link (acyklické) tag specifický pro aplikaci; čítač provozních hodin
Podporovaná ID zařízení
Druh provozu ID zařízení
Výchozí (Default) 1096
Upozornění
Podrobné informace viz. IODD PDF soubor v záložce "Ke stažení"
Okolní podmínky
Okolní teplota [°C] -20...70
Skladovací teplota [°C] -30...80
Krytí IP 67
Schválení / zkoušky
Elektromagnetická kompatibilita (EMC)
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF- ozářeno 3 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 přenášeno vysokou frekvencí 3 V
EN 55011 třída A
Odolnost proti vibracím
EN 60068-2-6 Fc (10-55) Hz amplituda 1 mm, doba kmitání 5 min., 30 min. na osu při rezonanci nebo 55 Hz
Odolnost vůči rázům
EN 60068-2-27 Ea 30 g 11 ms půlsinovka; 3 rázy v každém směru tří souřadnicových os
MTTF [let] 106
Certifikát UL
Ta -20...70 °C
Napěťové napájení Class 2
Číslo souboru UL E174191
Mechanická data
Hmotnost [g] 245,5
Pouzdro Typ závitu
Rozměry [mm] M30 x 1,5 / L = 103,8
Označení závitu M30 x 1,5
Materiály nerezová ocel (1.4404 / 316L); PA; Epoxid-Sklokeramika
Utahovací moment [Nm] 100
Zobrazení / ovládací prvky
Zobrazení
Spínací stav 2 x LED, žlutá
ozvěna 1 x LED, zelená
Teach funkce ano
Příslušenství
Dodané položky
upevňovací matice: 2, Nerezová ocel
Upozornění
Upozornění
napájecí napětí "třída napájení 2" podle cULus
Obsah balení 1 ks
Elektrické připojení
Připojení konektorové provedení: 1 x M12; kódování: A

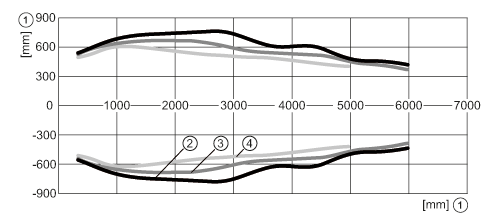

diagramy a grafy

1 vzdálenost
2 Standardní zvukový kužel
3 Střední zvukový kužel
4 Úzký zvukový kužel
